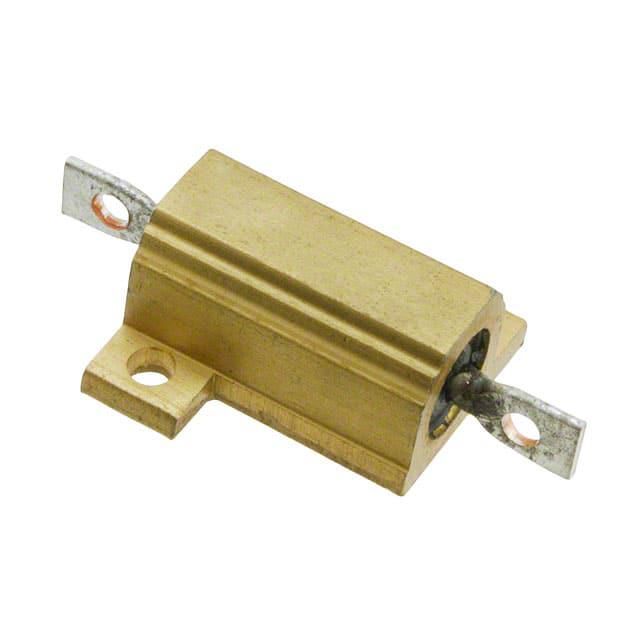

HSA5120RJ

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±30ppm/℃ 120Ω 10W 法兰安装 17mm*17mm*9mm
供应商型号: U-HSA5120RJ
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 HSA5120RJ

HSA5120RJ概述

    电子元器件产品技术手册

    产品简介


    本文介绍了TE Connectivity生产的铝制封装功率电阻器系列——HS系列。该系列产品提供从5瓦到300瓦的功率等级,具备极高的稳定性和高品质,适用于各种广泛应用场合,如制动电阻、平衡电阻、电容器充放电等。该系列电阻器在有限空间内能够高效地散热,使其成为市场上最全面的产品之一。

    技术参数


    - 功率等级(带散热器)
    - HSA5:10W
    - HSA10:16W
    - HSA25:25W
    - HSA50:50W
    - HSA75:75W
    - HSC75:75W
    - HSC100:100W
    - HSC150:150W
    - HSC200:200W
    - HSC250:250W
    - HSC300:300W
    - 不带散热器的最大功率
    - HSA5:5.5W
    - HSA10:8W
    - HSA25:12.5W
    - HSA50:20W
    - HSA75:45W
    - HSC75:45W
    - HSC100:50W
    - HSC150:55W
    - HSC200:50W
    - HSC250:60W
    - HSC300:75W
    - 最大工作电压
    - HSA5-HSA50:160V
    - HSA75:1400V
    - HSC75:1400V
    - HSC100-HSC300:1900-2500V
    - 绝缘电阻
    - 干燥条件:最小10,000MΩ
    - 潮湿测试后:最小1000MΩ
    - 温度系数
    - 低于100R:50ppm/℃
    - 高于100R:30ppm/℃

    产品特点和优势


    1. 高可靠性:经过50多年的设计和制造经验验证,产品质量可靠。
    2. 广泛的应用范围:覆盖从5瓦到300瓦的多种功率需求,满足不同行业的需求。
    3. 高稳定性:在1000小时后的电阻变化率低至2%。
    4. 定制设计:可根据客户需求提供特殊规格的产品,如不同的绕线方式、端子和安装方式。
    5. 多种版本:提供低电阻、低电感和高电压版本,以满足不同应用场景需求。

    应用案例和使用建议


    - 制动电阻:适用于电动机和汽车刹车系统中的能量耗散。
    - 电容充放电:适用于电力系统的电容充放电过程,确保安全稳定运行。
    - 机械工程:用于各种工业机械的电气保护和控制。
    使用建议:
    - 确保正确安装散热器,以提高电阻器的工作效率。
    - 在高功率应用中,注意适当降额使用,避免过热导致损坏。
    - 在潮湿环境下使用时,确保良好的绝缘性能。

    兼容性和支持


    - 兼容性:该产品可以与其他标准电源设备和控制系统无缝集成。
    - 技术支持:TE Connectivity提供专业的技术支持和售后服务,确保用户能够顺利使用产品。

    常见问题与解决方案


    - 问题1:电阻值不稳定。
    - 解决方案:检查是否安装了合适的散热器,并确保正确的连接方式。
    - 问题2:过热问题。
    - 解决方案:根据过载曲线图合理使用产品,不要超过额定功率。
    - 问题3:连接不牢固。
    - 解决方案:检查螺丝紧固情况,确保所有连接点稳固可靠。

    总结和推荐


    TE Connectivity的铝制封装功率电阻器HS系列以其卓越的稳定性和可靠性,在市场上具有显著的竞争优势。无论是从技术参数还是实际应用来看,该产品都能为用户带来高性能和高可靠性。我们强烈推荐此产品用于需要高功率和高稳定性的应用场景,如工业机械、电力系统和汽车等领域。

HSA5120RJ参数

参数
电阻个数 -
引脚数量 -
电阻值 120Ω
温度系数 ±30ppm/℃
精度 ±5%
额定功率 10W
长*宽*高 17mm*17mm*9mm
安装方式 法兰安装
零件状态 在售
包装方式 散装,托盘

HSA5120RJ厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HSA5120RJ数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY HSA5120RJ HSA5120RJ数据手册

HSA5120RJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
