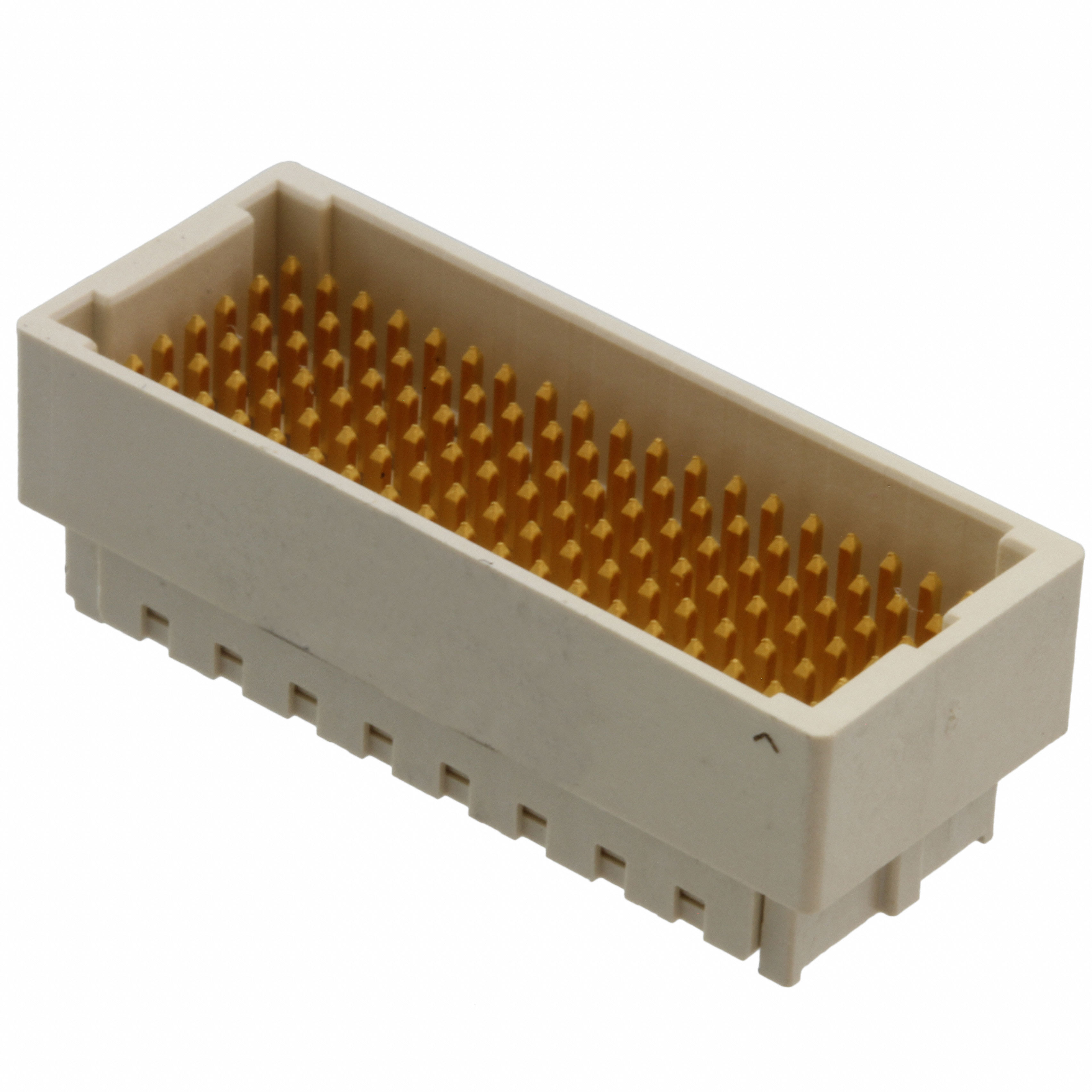

2102060-3

厂牌: TE CONNECTIVITY
产品描述: Header,Push-Pull 1.27mm 6 114pin 1.5A 760nm 金 贴片安装 9.133713mm(高度)
供应商型号: 3779248
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2102060-3

2102060-3概述

    Mezalok Stacking Connectors: Technical Overview and Application Guide

    1. 产品简介


    Mezalok Stacking Connectors 是一款专为高可靠度和高速信号传输设计的叠层连接器,适用于符合 VITA 61 标准的 XMC 2.0 应用。这些连接器能够在两个平行的印刷电路板(PCB)之间建立稳固的连接,具备高达 500 次插拔循环的耐用性及 16+GHz 的信号传输速度。产品提供 60、114 和 320 个位置的不同配置,适用于各种复杂系统的设计需求。

    2. 技术参数


    - 尺寸参数:
    - 60-Position:长度 15.67 mm,宽度 11.0 mm
    - 114-Position:长度 27.10 mm,宽度 11.0 mm
    - 320-Position:长度 53.77 mm,宽度 13.54 mm
    - 电气性能:
    - 1:1 差分对:阻抗 85-110 Ω @ 50 ps
    - 1:1 单端连接:阻抗 50-60 Ω @ 5 GHz
    - 多活动 NEXT @ 50 ps:< 2%
    - 操作环境:
    - 温度范围:-40°C 到 +85°C
    - 湿度范围:0% 到 95% 非冷凝

    3. 产品特点和优势


    Mezalok Stacking Connectors 的独特之处在于其高信号传输速度和可靠的插拔循环。它们采用了边缘耦合设计,能够确保信号传输过程中阻抗匹配,非常适合需要高速信号传输的应用场合。同时,这些连接器易于自动化装配,降低了人工成本并提高了生产效率。

    4. 应用案例和使用建议


    Mezalok Stacking Connectors 可广泛应用于航空电子、医疗设备、通信设备等领域。对于航空电子应用,这类连接器可以满足飞机内部多个电子组件之间的高速信号传输需求;在医疗设备中,它们可以实现医疗仪器内各模块之间的高效互联。在使用过程中,确保正确的焊接工艺和 PCB 设计是关键。使用氮气环境下的再流焊过程可以提升焊接质量,避免焊接缺陷。对于首次接触此类连接器的工程师,建议参考制造商提供的焊接温度曲线图进行操作。

    5. 兼容性和支持


    Mezalok Stacking Connectors 与现有的自动化装配线兼容,支持通过 SMT 贴片工艺实现自动化组装。此外,制造商还提供了详细的技术支持文档和焊接工艺指南,以帮助客户更好地使用这些连接器。

    6. 常见问题与解决方案


    - Q: 焊接过程中如何保证焊球高度一致?
    - A: 使用适当的焊膏体积(约 0.049 mm³/焊盘)和正确的再流焊温度曲线,确保所有焊球的熔化和固化过程均匀。

    - Q: 如何避免连接器在装配时损坏?
    - A: 在装配前检查连接器和 PCB 是否完好无损,遵循制造商的装配指导步骤进行操作。使用 X 射线检测技术检查焊点是否合格。

    7. 总结和推荐


    总体而言,Mezalok Stacking Connectors 在高可靠性、高速信号传输方面表现优异,非常适合需要长时间稳定工作的工业应用场景。其出色的电气性能和良好的兼容性使其在市场上具有较高的竞争力。对于需要高性能连接解决方案的用户,强烈推荐使用 Mezalok Stacking Connectors。

2102060-3参数

参数
针脚数 114pin
颜色 -
防护等级 -
额定电流 1.5A
触头镀层厚度 - 配接 760nm
间距-配接 1.27mm
类型 Header,Push-Pull
排数 6
触头镀层 - 配接
长*宽*高 9.133713mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
