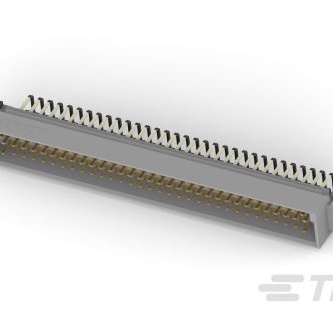

536366-5

产品分类: 背板连接器 - DIN 41612
厂牌: TE CONNECTIVITY
产品描述: Conn DIN 41612 PL 96 POS 2.54mm Solder RA Thru-Hole Box
供应商型号: N-536366-5
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 背板连接器 - DIN 41612 536366-5

536366-5概述


    产品简介


    本产品是一款高可靠性、适用于板对板连接的电子元器件,型号为536366-5。作为Eurocard连接器家族的一员,它拥有96个引脚位置,采用2.54毫米(0.1英寸)中心线间距设计,非常适合用于电路板之间的互连。这款连接器提供三排插针配置,每一排包含32个列位,具备直角焊接安装方式,使得其在各类电子设备和系统中得到广泛应用。它主要应用于电信、网络、工业自动化等领域,确保信号传输的高效性和稳定性。

    技术参数


    - 产品类型:Eurocard连接器
    - 引脚数量:96
    - 中心线间距:2.54 mm [0.1 in]
    - 焊接安装:通过孔焊锡安装
    - 终止尾长度:2.64 mm [0.104 in]
    - 操作温度范围:-55 °C 至 105 °C [-67 °F 至 221 °F]
    - 电流承载能力:最大1.5A
    - 兼容材料:镀锡铅的PCB接触区域
    - 信号电路:非屏蔽

    产品特点和优势


    - 高密度引脚排列:96个引脚位置能够容纳大量信号传输,非常适合需要高度集成的复杂电子系统。
    - 优良的电流承载能力:每根引脚能够承载最大1.5安培的电流,保证了系统的稳定运行。
    - 卓越的温度适应性:-55°C到105°C的操作温度范围,确保产品在恶劣环境下也能正常工作。
    - 易于安装和维护:直角焊接安装和通过孔焊锡安装方式,简化了生产装配过程,降低了维护成本。
    - 广泛的应用领域:适用于电信、网络、工业自动化等多个行业,展现了其广泛的市场竞争力。

    应用案例和使用建议


    - 电信基站:在通信基站中,这款连接器能够有效支持大规模的数据传输,满足高速信号传输需求。
    - 工业控制系统:在工业控制面板中,连接器的高可靠性和高密度设计能够提高系统整体的可靠性和稳定性。
    - 使用建议:建议在安装前详细检查引脚和电路板的状态,确保无损坏或污染,以避免不必要的短路风险。此外,正确的焊接工艺也非常重要,使用适宜的焊接温度和时间可以更好地保障焊接质量。

    兼容性和支持


    该产品与多种其他电子元器件兼容,例如TE品牌的单线密封件(如281934-2)、AMP SuperSeal 1.5mm连接器插座(如282104-1),以及其他相关附件如Deutsch固态接触件(如0460-202-16141)。厂商提供了详细的用户支持和售后保障服务,可以通过拨打+1 800 522 6752获得专业帮助。

    常见问题与解决方案


    - 问题1:引脚接触不良或断开。
    - 解决办法:检查引脚与电路板之间的焊接点,确保焊接牢固且无虚焊现象。
    - 问题2:连接器温度过高导致损坏。
    - 解决办法:确保安装环境中温度符合规定的操作温度范围,并注意散热。
    - 问题3:引脚表面氧化导致接触电阻增加。
    - 解决办法:定期清理引脚表面,保持良好的电接触。

    总结和推荐


    综上所述,这款型号为536366-5的Eurocard连接器以其高密度引脚、优良的电流承载能力和广泛的适用温度范围,成为板对板连接的理想选择。对于那些寻求高性能和高可靠性的工程师和技术人员而言,这款连接器无疑是最佳之选。因此,我强烈推荐在涉及电信、网络及工业自动化的项目中使用此产品。它不仅在技术规格上表现优异,而且具有出色的性价比,是市场上的佼佼者。
