6646272-1

产品分类: 背板连接器 - 专用
厂牌: TE CONNECTIVITY
产品描述: CONN,SKT,STR, COMPL
供应商型号: N-6646272-1
供应商: 云汉优选
标准整包数: 1

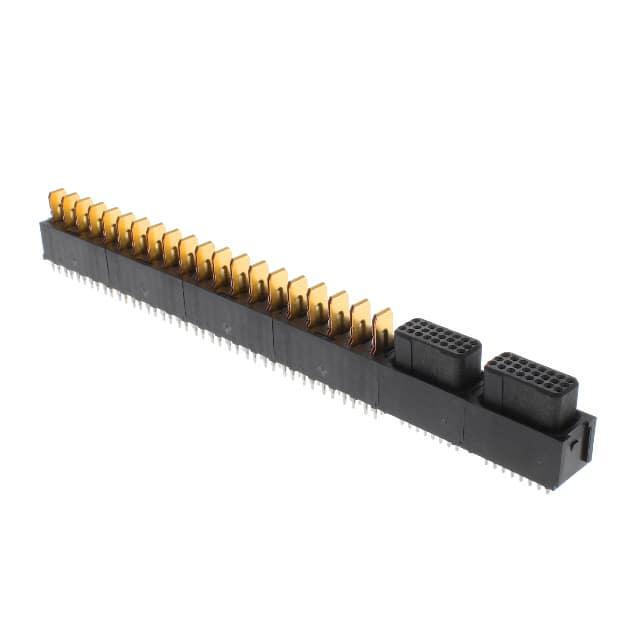

TE CONNECTIVITY 背板连接器 - 专用 6646272-1

6646272-1概述

    FLATPAQ Modular Connectors: A Comprehensive Overview

    1. 产品简介


    FLATPAQ模块化连接器是一种专为印刷电路板(PCB)设计的热插拔交流和直流电源板对板应用而定制的产品。它们包括直角插座组件和插头组件,由精确成形的压合针(压入式)或焊尾接触件组成。每个连接器包含一个或多个模块,模块可按客户要求进行定制。这些模块可以是电源模块(每行含有250V或600V的刀片或插座接触件),信号模块(每行含有最多24个信号接触件),导向模块和安装法兰模块。

    2. 技术参数


    - 工作电压: 根据中心线间距和电路板垫片行程不同,FLATPAQ连接器的电压等级分别为:信号模块125V;电源模块250V(7.5 mm间距)、600V(12.0 mm间距)。
    - 工作温度范围: -40°C至105°C。
    - 接触间距: 信号模块为2.5 mm,250V电源模块为7.5 mm,600V电源模块为12.0 mm。
    - 接触材料: 信号接触件采用黄铜合金或磷青铜,电源接触件则采用高导电性铜合金。
    - 接口兼容性: 符合Military Standard (MIL-STD)-2166标准。

    3. 产品特点和优势


    FLATPAQ连接器具有多种模块配置选择,可以根据客户需求量身定制,极大提高了灵活性。其独特的设计能够提供盲插对接、对准和极化功能,使得在狭小空间内的操作变得简单高效。此外,其压合针接触件符合军用标准,确保了高度的可靠性和耐用性。

    4. 应用案例和使用建议


    FLATPAQ连接器广泛应用于通信、工业控制及医疗设备等领域的热插拔电源系统中。例如,在数据中心中,这类连接器可用于服务器间的快速扩展和升级,降低维护成本和停机时间。建议在使用时严格按照手册中的指南进行焊接和装配,以确保最佳性能和长期可靠性。

    5. 兼容性和支持


    FLATPAQ连接器与多种标准接口兼容,适用于多种印刷电路板材料(如FR-4或G-10)。TE公司提供了详尽的技术文档和工具协助服务,可以通过服务热线或官方网站获取所需的支持信息。

    6. 常见问题与解决方案


    - Q1: 如何正确焊接接触件?
    - A1: 在焊接前使用活性低的松香基助焊剂,确保助焊剂与焊接工艺相兼容。根据手册,应选用Kester Flux Alpha Flux,其残留物非腐蚀性。

    - Q2: 如何避免波峰焊接过程中出现桥接或吸锡现象?
    - A2: 确保在所有可能的连接器组件下方涂抹耐热阻焊剂,如果出现桥接或吸锡现象,则需要修补焊点。

    7. 总结和推荐


    FLATPAQ模块化连接器凭借其定制化的灵活性、高性能的材料选择以及广泛的适用性,在多种行业应用中展现出强大的竞争力。它不仅满足了苛刻的工作环境要求,还通过卓越的设计简化了安装过程。因此,强烈推荐此款连接器作为电源和信号传输的理想解决方案。

6646272-1参数

参数
零件状态 在售
包装方式 散装

6646272-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6646272-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 专用 TE CONNECTIVITY 6646272-1 6646272-1数据手册

6646272-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 97.891 ¥ 832.0735
3+ $ 93.3592 ¥ 793.5532
6+ $ 90.7086 ¥ 771.0231
11+ $ 88.9644 ¥ 756.1974
库存: 21
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 1664.14
