首页  >  产品百科  >  RL73H3AR20FTE

RL73H3AR20FTE

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 200mΩ ±1% 1W ±100ppm/℃ 2512 贴片安装 6.35mm*3.1mm*700μm
供应商型号: A138619CT-ND
供应商: Digi-Key
标准整包数: 1

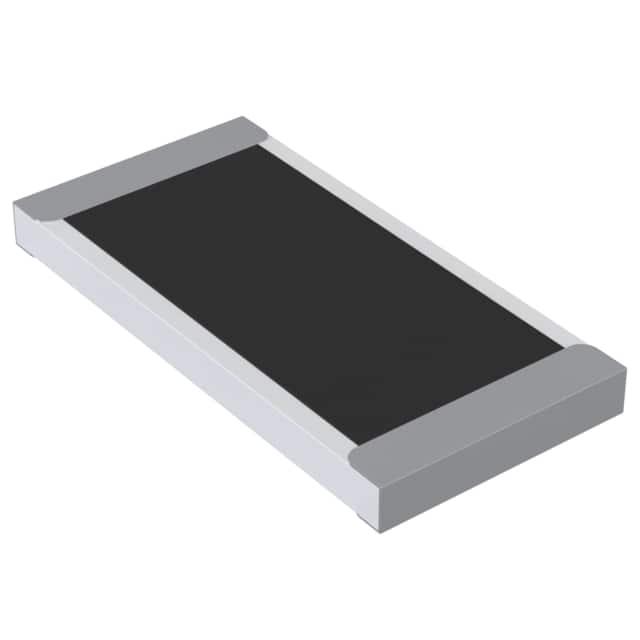

TE CONNECTIVITY 贴片电阻 RL73H3AR20FTE

RL73H3AR20FTE概述

    SMD Low Ohmic – Current Sense Resistors 技术手册

    1. 产品简介


    SMD低阻值电流感应电阻是TE Connectivity的一款特殊金属釉电阻器,专为电流检测位置设计。它们具有多种芯片尺寸和阻值范围,广泛应用于通信、音频、汽车、低电压电源供应以及电源管理等领域。这种电阻器采用电镀100%纯锡端子,提高了终端寿命。

    2. 技术参数


    以下是从技术手册中提取的主要技术规格:
    | 尺寸 | 阻值范围 (Ω) | 最大工作电流 (A) | 封装形式 | 电气特性 |

    | 0201 | R10 - R13 | 0.70A | 纸带 | ±1000PPM/°C |
    | 0402 | R05 - R091 | 1.11A | 纸带 | ±400PPM/°C |
    | 0603 | R020 - R047 | 2.23A | 纸带 | ±600PPM/°C |
    | 0805 | R020 - R047 | 2.50A | 纸带 | ±600PPM/°C |
    | 1206 | R010 - R020 | 5.00A | 纸带 | ±600PPM/°C |
    | 1210 | R010 - R020 | 7.07A | 纸带 | ±600PPM/°C |
    | 2010 | R010 - R020 | 8.66A | 透明塑料 | ±600PPM/°C |
    | 2512 (1W) | R010 - R020 | 10.0A | 透明塑料 | ±600PPM/°C |
    | 2512 (2W) | R010 - R020 | 14.1A | 透明塑料 | ±600PPM/°C |
    工作温度范围:-55°C 至 +155°C
    存储温度:25±3°C,湿度 < 80%RH
    最大额定功率:2W @ 70°C

    3. 产品特点和优势


    - 高可靠性:采用镍屏障层延长端子寿命。
    - 多功能:适用于各种应用,如电池充电管理和低电压电源供应。
    - 多芯片尺寸:提供8种不同的芯片尺寸,满足不同应用场景的需求。
    - 宽阻值范围:覆盖从10mΩ到数百欧姆的不同阻值,适应各种电流检测需求。

    4. 应用案例和使用建议


    - 通信设备:用于电源管理,确保设备正常运行。
    - 音频设备:精确测量电流以确保设备稳定性。
    - 汽车电子:在高压环境中准确检测电流。
    - 低电压电源:控制电源输出,确保稳定性和安全性。
    使用建议:
    - 在高温环境下使用时,要遵循功率降额曲线,以避免过热损坏。
    - 在PCB布局时,根据具体尺寸选择合适的焊盘间距和尺寸,确保良好的电气连接和散热效果。

    5. 兼容性和支持


    该产品可与其他标准SMD组件兼容,方便集成。厂商提供了详细的技术文档和支持服务,包括在线帮助中心(www.te.com/help)。

    6. 常见问题与解决方案


    - 问题:电阻器在高温下易损坏?
    解决方案:遵循功率降额曲线,降低工作功率,防止过热。
    - 问题:焊接过程中出现脱焊?
    解决方案:使用适当的焊接温度和时间,确保焊接质量。

    7. 总结和推荐


    SMD低阻值电流感应电阻凭借其高可靠性和多功能性,在多种应用场景中表现出色。无论是通讯、音频还是汽车电子领域,这款产品都是一款值得信赖的选择。强烈推荐给需要高精度电流检测的应用场合。

RL73H3AR20FTE参数

参数
电阻值 200mΩ
精度 ±1%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 6.35mm*3.1mm*700μm
通用封装 2512
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RL73H3AR20FTE厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

RL73H3AR20FTE数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY RL73H3AR20FTE RL73H3AR20FTE数据手册

RL73H3AR20FTE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.0465 ¥ 8.8429
10+ $ 0.6808 ¥ 5.7528
25+ $ 0.5814 ¥ 4.6141
50+ $ 0.4875 ¥ 4.1195
100+ $ 0.4214 ¥ 3.5267
250+ $ 0.3688 ¥ 3.0863
500+ $ 0.3358 ¥ 2.8105
1000+ $ 0.3078 ¥ 2.576
库存: 2055
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.84
直接购买
加入购物车
