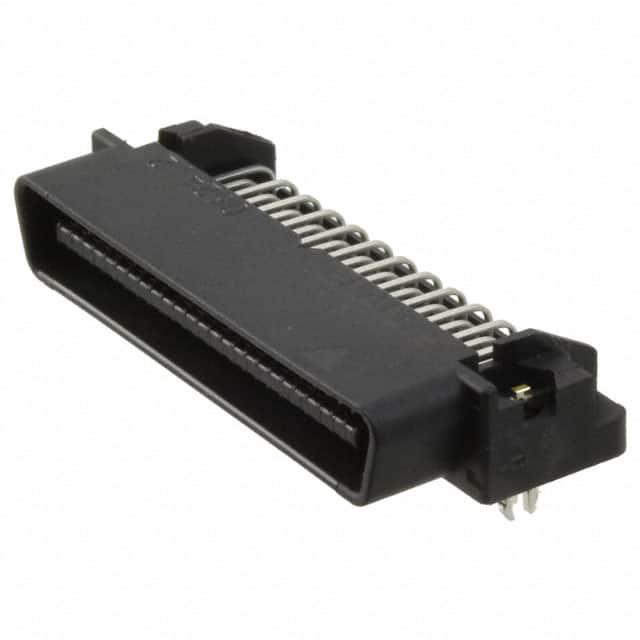

5-5175472-6

厂牌: TE CONNECTIVITY
产品描述: Plug 焊盘 2 50pin 760nm 金 中心安装,通孔安装 41.68mm(长度)*17.46mm(高度)
供应商型号: Q-5-5175472-6
供应商: 期货订购
标准整包数: 1000
TE CONNECTIVITY D-Sub/D形连接器 - 并口 5-5175472-6

5-5175472-6概述

    # CHAMP .050 Series I Blindmate Plug and Receptacle 技术手册解析

    产品简介


    基本介绍
    CHAMP .050 系列 I Blindmate 插头和插座是一种专为印刷电路板(PCB)设计的应用组件,广泛应用于需要高性能连接的场景。该系列提供多种配置,包括垂直安装、跨接安装和插针压入式等类型。主要产品类型分为插头和插座两种,均具有盲配(Blindmate)功能,能够实现无需精确对准即可完成连接。这些产品主要用于航空航天、军事通信、工业自动化等领域。
    主要功能
    - 提供高可靠性电气连接。
    - 支持盲配操作,简化安装过程。
    - 提供高密度布线能力,适用于小型化设备。
    应用领域
    - 航空航天系统。
    - 军事电子设备。
    - 工业自动化控制设备。
    - 医疗仪器。

    技术参数


    以下是从技术手册中提取的主要技术规格:
    | 参数名称 | 规格范围 |

    | 接触点数量 | 20、40 和 80 |
    | 插头类型 | 垂直、跨接、直角 |
    | 插座类型 | 垂直、压入式、扩展型垂直 |
    | PCB 板厚度 | 0.76–4.06 mm |
    | 最大焊接温度 | 260°C (500°F) |
    | 插入力 | 最大 62 N |
    | 拔出力 | 最小 13 N |
    | 防腐蚀能力 | 良好 |

    产品特点和优势


    独特功能
    1. 盲配设计:无需精确对准即可完成连接,简化安装流程。
    2. 高密度布线:通过 1.27 mm 中心间距设计,支持高密度布线需求。
    3. 多重稳定性:配备锁定机构,确保插头和插座牢固固定于 PCB 上。
    优势分析
    - 提升生产效率,降低组装成本。
    - 高可靠性设计适合严苛的工作环境。
    - 灵活的安装方式满足多样化的应用需求。

    应用案例和使用建议


    应用案例
    1. 航空航天设备:用于飞行器内部复杂的信号传输网络。
    2. 医疗设备:支持医疗设备的小型化设计,提高设备可靠性。
    3. 工业自动化:应用于机器人控制系统,提升数据传输速度。
    使用建议
    - 在焊接过程中确保使用推荐的助焊剂(如 Kester Alpha RMA),并严格按照手册中的时间与温度要求进行操作。
    - 安装时优先选择机械手臂辅助,确保精度达到 ±0.25 的标准。
    - 对于损坏部件,建议直接更换新件,避免因修复导致额外风险。

    兼容性和支持


    兼容性
    CHAMP .050 系列 I Blindmate 插头和插座与 CHAMP .050 系列 I SCA-1 板对板连接器完全兼容,可轻松替换现有系统中的组件。
    厂商支持
    - 客户服务热线:1-800-722-1111(工具协助中心)。
    - 产品信息咨询:1-800-522-6752。
    - 技术支持文档:可通过官网 www.te.com 获取最新版本的技术资料。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔力过大 | 检查是否符合推荐焊接条件 |
    | 插座未正确锁定 | 确认 PCB 板孔位和插头位置对齐 |
    | 助焊剂残留过多 | 使用推荐清洁溶剂(如 Kester 5778)|

    总结和推荐


    综合评估
    CHAMP .050 系列 I Blindmate 插头和插座凭借其盲配设计、高密度布线能力和良好的兼容性,在航空航天、军事通信等领域表现出色。其高可靠性、易于维护的特点使其成为高性能连接器的理想选择。
    推荐结论
    强烈推荐该系列产品应用于需要高密度连接且环境复杂的场合。无论是对于新项目还是升级现有系统,这款产品都能提供卓越的支持和服务保障。

5-5175472-6参数

参数
针脚数 50pin
触头镀层厚度 760nm
类型 Plug
端接 焊盘
排数 2
触头镀层
长*宽*高 41.68mm(长度)*17.46mm(高度)
安装方式 中心安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘
