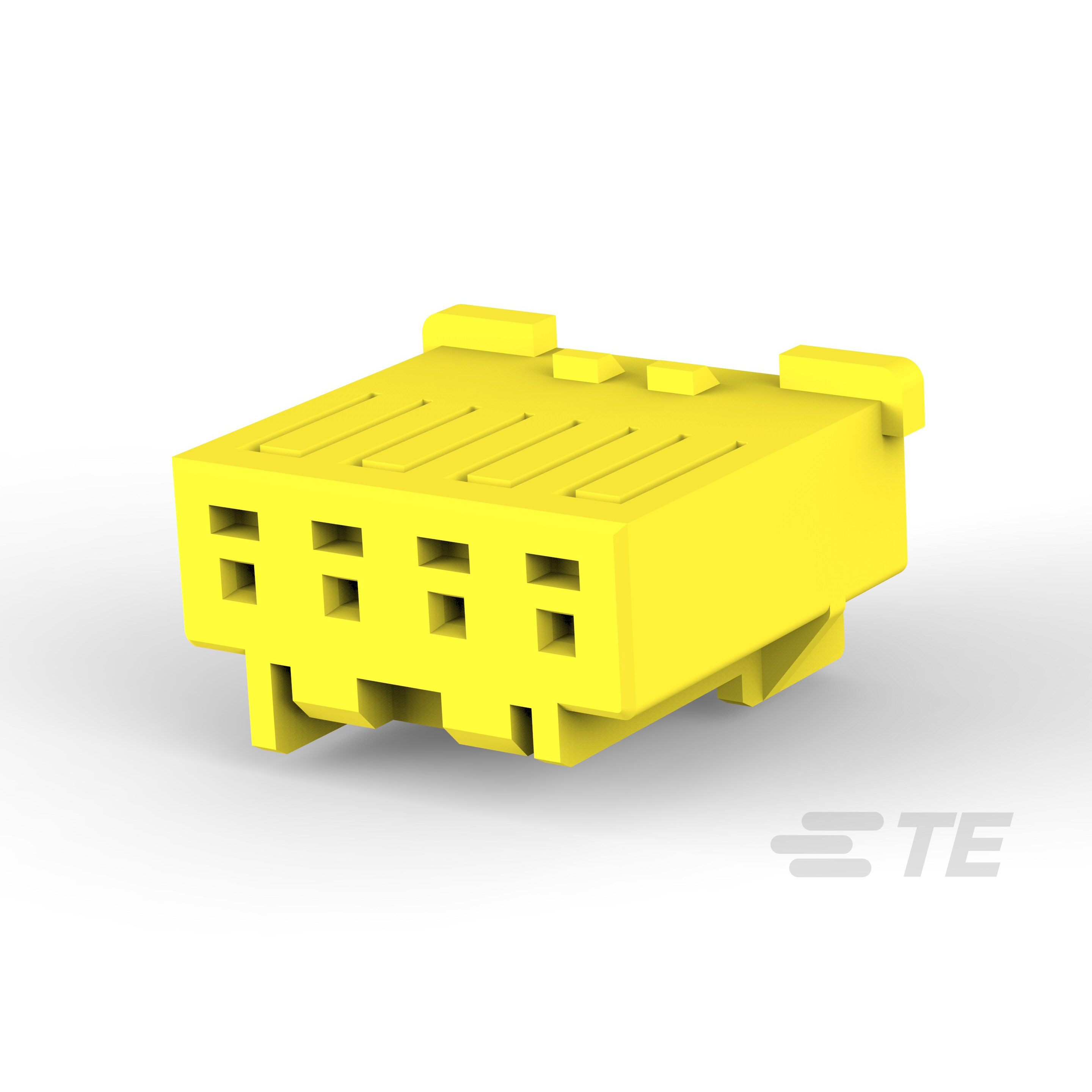

4-1971793-4

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 标准温度信号 GRACE INERTIA 插头利用惯性锁定机制,在形成电路回路的同时“锁定”连接器。这会带来理想的插接可靠性,防止错配,告别复杂的检查流程。
供应商型号: 571-4-1971793-4
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 4-1971793-4

4-1971793-4概述

    新一代GRACE INERTIA 2.5系列连接器技术手册

    1. 产品简介


    新一代GRACE INERTIA 2.5系列连接器是专为高可靠性需求设计的电连接器。该系列产品可以接受22至28 AWG(美国线规)的电线,并提供2至8个位置配置。这种连接器广泛应用于各种电子设备中,包括工业自动化、通信系统和航空航天等领域,以确保稳定的信号传输和电源分配。

    2. 技术参数


    以下是从技术手册中提取的技术参数及性能指标:
    - 电线规格:22至28 AWG
    - 位置数:2至8位
    - 环境条件:
    - 温度:15°C至35°C
    - 相对湿度:20%至80%
    - 接触电阻:初始值小于等于10毫欧(mΩ),最高不超过20毫欧
    - 绝缘电阻:最小值500MΩ
    - 耐压:1.1kV AC(每分钟)
    - 温升:最大30°C
    - 振动测试:10至55赫兹
    - 冲击测试:半正弦波50 g,11毫秒

    3. 产品特点和优势


    - 宽电线规格适应性:能够兼容22至28 AWG的不同电线,适应多种应用场景。
    - 多样化的位数配置:从2位到8位不等,可满足不同需求的设计要求。
    - 高可靠性:通过了多项严格的测试,如温度、振动、冲击、腐蚀等测试,确保产品在严苛环境下的稳定性能。
    - 高效的接触性能:具备低接触电阻和高绝缘电阻,确保信号传输的质量和稳定性。

    4. 应用案例和使用建议


    应用案例:
    新一代GRACE INERTIA 2.5系列连接器被广泛应用于工业自动化控制系统、通讯设备和航空航天系统中。例如,在工业自动化控制系统中,这些连接器用于实现不同模块间的稳定数据和电源传输。
    使用建议:
    - 安装前检查:确保所有组件完好无损,无明显的物理损伤。
    - 正确选择线径:根据实际应用场景选择合适的AWG线径,以保证最佳的电气性能。
    - 定期维护:长时间使用后,进行适当的清洁和检查,以确保长期可靠运行。

    5. 兼容性和支持


    - 兼容性:该系列连接器可以与多种标准插针头兼容,适用于不同类型的电路板。
    - 技术支持:TE Connectivity提供全面的技术支持和售后服务,帮助客户解决产品使用过程中可能遇到的各种问题。

    6. 常见问题与解决方案


    - Q:如何确定接触电阻符合要求?
    - A:在规定的电流条件下测量接触电阻,确保其不超过10毫欧(mΩ)。

    - Q:如何进行绝缘电阻测试?
    - A:使用500伏直流电压测试,确保绝缘电阻不小于500兆欧(MΩ)。

    - Q:如何确保连接器的耐用性?
    - A:定期进行反复插拔测试,确保连接器能够承受至少30次插拔而不影响性能。

    7. 总结和推荐


    综合评估:
    新一代GRACE INERTIA 2.5系列连接器具有广泛的适用范围和高可靠性。通过了多项严格测试,证明了其在各种复杂环境下的卓越性能。特别是其宽泛的电线规格适应性和多样的位数配置使其成为各类应用的理想选择。
    推荐:
    鉴于其出色的性能和广泛应用领域,我们强烈推荐新一代GRACE INERTIA 2.5系列连接器给需要高可靠性和高性能连接器的应用项目。无论是工业自动化、通信还是航空航天领域,这款产品都能为您提供可靠的连接解决方案。

4-1971793-4参数

参数
排数 1
触头端接 压接
针脚数 4pin
类型 Latch Lock,Plug
颜色 黄色
触头类型 Female Socket
紧固类型 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

4-1971793-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1971793-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 4-1971793-4 4-1971793-4数据手册

4-1971793-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1265 ¥ 1.1437
10+ $ 0.107 ¥ 0.967
25+ $ 0.0932 ¥ 0.8422
100+ $ 0.0874 ¥ 0.7902
250+ $ 0.0759 ¥ 0.6863
1000+ $ 0.0682 ¥ 0.6166
2700+ $ 0.0605 ¥ 0.5469
20250+ $ 0.0486 ¥ 0.4394
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.14
直接购买
加入购物车
