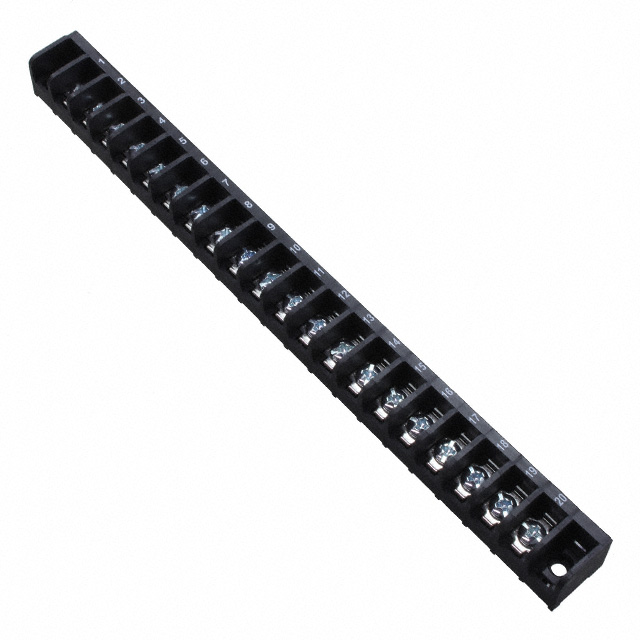

7-1546158-8

产品分类: 接线座- 隔板块
厂牌: TE CONNECTIVITY
产品描述: Conn Barrier Strip 20 POS 9.53mm Solder ST Thru-Hole 25A/Contact Package
供应商型号: A136581-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 接线座- 隔板块 7-1546158-8

7-1546158-8概述

    # 电子元器件技术手册:Tri-Barrier, Printed Circuit Pin, Wire-to-Board连接器

    产品简介


    Tri-Barrier是一款专为印刷电路板设计的端子块(Barrier Strips),适用于电线到板的连接。该连接器具有20个位置,中心线间距为9.53毫米(0.375英寸)。Tri-Barrier属于Buchanan 6系列,采用三重屏障设计,确保连接稳定可靠。主要应用于电力电路连接,如工业控制设备、通信系统、仪器仪表等领域。

    技术参数


    - 中心线间距:9.53 mm(0.375 in)
    - 位置数量:20
    - 连接系统:电线到板(Wire-to-Board)
    - 底部终止类型:印刷电路板针(Printed Circuit Pin)
    - 屏障风格:三重屏障(Tri-Barrier)
    - 操作电压:300 V, 600 V
    - 接触电流额定值:最大5 A, 25 A
    - 引脚镀层材料:锡(Tin)
    - 基体材料:铜合金(Copper Alloy)
    - 螺钉头类型:一字槽(Slotted)
    - 螺钉材料:钢(Steel)
    - 螺纹尺寸:6-32
    - 连接器安装类型:板载安装(Board Mount)
    - 接触基材颜色:黑色(Black)
    - 焊接过程能力:可波峰焊接至265°C
    - UL阻燃等级:UL 94V-0
    - RoHS合规性:符合欧盟RoHS指令2011/65/EU、欧盟ELV指令2000/53/EC、中国RoHS 2指令MIIT Order No 32, 2016
    - REACH合规性:不含SVHC物质,符合REACH规定
    - 包装量:每包50个

    产品特点和优势


    Tri-Barrier连接器拥有多个显著特点,使其在市场上具有竞争力:
    - 三重屏障设计:增加连接稳定性,减少电磁干扰(EMI)。
    - 印刷电路板针设计:方便与印刷电路板上的焊盘直接连接,提高连接可靠性。
    - 高电流承载能力:最大电流额定值达到5 A和25 A,满足大多数应用需求。
    - 高操作电压:最高可达600 V,适应多种高压场合。
    - UL 94V-0阻燃等级:提高产品的安全性能,适用于严苛的工业环境。
    - 低卤素含量:满足环保要求,减少对环境的影响。

    应用案例和使用建议


    应用案例
    Tri-Barrier连接器常用于工业控制设备中的电源电路连接,尤其是在需要高电流承载能力和高操作电压的场合。例如,在制造自动化设备中,Tri-Barrier连接器可以用于电机、驱动器和其他功率模块之间的连接。
    使用建议
    1. 安装注意事项:在安装时应确保连接器与印刷电路板紧密贴合,避免接触不良。同时,使用合适的螺丝紧固,保证连接稳固。
    2. 温度控制:由于最高焊接温度为265°C,建议在高温环境下进行焊接时,合理安排工艺步骤,避免因过度加热导致的损坏。
    3. 环境适应性:Tri-Barrier连接器具有较好的环境适应性,但长期暴露在极端环境下仍需注意定期检查和维护。

    兼容性和支持


    Tri-Barrier连接器与其同一系列的其他产品兼容性良好,便于集成到不同的系统中。制造商提供了详尽的技术文档和支持服务,以帮助客户解决任何技术问题。技术支持热线:+1 800 522 6752。

    常见问题与解决方案


    1. Q:如何正确焊接Tri-Barrier连接器?
    - A:确保焊接温度不超过265°C,并保持焊接点与印刷电路板的垂直度。建议使用波峰焊接机。
    2. Q:连接器长时间使用后,接触电阻变大怎么办?
    - A:检查连接器是否有污垢或腐蚀。如有,清洁并重新涂覆接触区域。必要时更换新的连接器。
    3. Q:如何判断Tri-Barrier连接器是否达到最大电流承载能力?
    - A:通过测量连接器的温升来判断。如果温度升高明显,则说明可能接近最大电流承载能力。建议参考技术手册中的温度曲线进行校验。

    总结和推荐


    Tri-Barrier连接器凭借其稳定的三重屏障设计、高电流承载能力和优秀的环境适应性,在多种工业应用场景中表现出色。适用于需要高电压、高电流和高稳定性的电路连接。强烈推荐给需要高性能端子块解决方案的工程师和设计师。
