V23092-A1024A302

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 泰科电子 功率继电器, SNR系列, 24V 直流线圈电压, 切换电流6A, 单极常开
供应商型号:
供应商:
标准整包数: 0
TE CONNECTIVITY 其他继电器 V23092-A1024A302

V23092-A1024A302概述


    产品简介

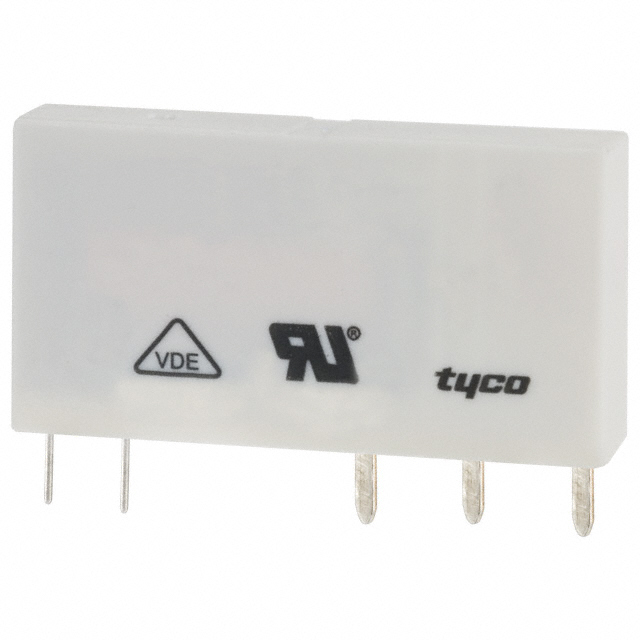

    产品名称:Slimline PCB Relay SNR
    产品类型:本产品是一款通用型继电器,适用于印刷电路板(PCB)。作为控制和保护系统中的核心组件,它具备高可靠性和耐用性。
    主要功能:继电器的核心功能在于电路的通断控制。具体而言,SNR系列继电器采用单极触点设计,最大额定电流为6A,适合在各类开关电源和控制系统中应用。
    应用领域:这款继电器广泛应用于工业自动化、家用电器、通信设备等领域,特别是接口技术、可编程逻辑控制器(PLCs)、定时器、集中式及分布式加热控制等场合。

    技术参数


    - 触点配置:1个常闭(CO)触点(1 form C),1个常开(NO)触点(1 form A)
    - 额定电压:250VAC
    - 最大切换电压:400VAC
    - 额定电流:6A
    - 最大极限电流:10A(4秒内,负载跌落10%)
    - 切断能力:最大1500VA
    - 接触材料:银氧化锡(AgSnO2),镀金银镍合金(AgNi 90/10)
    - 最小推荐接触负载:100mA,12V,50mW
    - 操作频率:带/不带负载,分别为6次/分钟和1200次/分钟
    - 响应时间:最大吸合时间为12ms,释放时间为5ms
    - 弹跳时间:常开触点最大3ms,常闭触点最大8ms
    - 绝缘强度:触点间为1000Vrms,触点与线圈间为4000Vrms
    - 爬电距离:≥6mm
    - 耐环境温度范围:-40°C至+85°C
    - 包装:每管20件,每箱1000件
    - 机械寿命:在直流线圈情况下,1000万次操作

    产品特点和优势


    - 紧凑设计:仅5毫米宽,适合要求高度集成的应用场景。
    - 强化绝缘:采用增强型绝缘设计,提供二次防护,安全等级高。
    - 强固线圈引脚:专为DIN轨道插座设计,确保连接稳定。
    - 环保无镉接触:采用环保材料,符合RoHS标准,确保长期使用健康安全。
    - 多种接线方式:提供垂直版本和平面封装选项,适应不同安装需求。
    - 灵活多样的规格:提供不同的电压等级(5VDC至60VDC),满足各种应用需求。

    应用案例和使用建议


    典型应用场景:如在自动控制系统中用作中间继电器,用于开关电路或控制电动机的启停;在家庭自动化系统中,可用于照明控制或空调温度调节。例如,在一个温度控制系统中,当传感器检测到室内温度达到设定值时,继电器就会自动断开加热设备,从而实现对温度的精确控制。
    使用建议:根据不同的应用场景选择合适的继电器型号。在某些情况下,为了确保更好的热管理,可以考虑采用平面封装版本,并进行选择性焊接以提高焊接可靠性。

    兼容性和支持


    兼容性:与各种类型的DIN导轨兼容,便于安装和维护。此外,制造商提供了丰富的配件和支持服务,包括插件插座和其他附件,方便用户进行二次开发和系统集成。
    支持与维护:TE Connectivity提供详尽的技术支持文档和售后服务,针对SNR系列继电器,官方技术支持团队随时解答用户的疑问并提供必要的帮助。此外,公司还提供在线资源中心,包含产品合规性资料、故障排查指南等内容,帮助用户更好地了解和使用产品。

    常见问题与解决方案


    - 问题一:如何判断继电器是否已经损坏?
    - 解决办法:通过测量线圈电阻来判断继电器状态,若线圈电阻不在规定范围内,则表明可能存在问题。
    - 问题二:接线时应该注意什么?
    - 解决办法:请严格按照产品手册中的接线图进行安装,避免短路或误接导致的损害。
    - 问题三:如果需要更改继电器的操作环境,应该采取哪些措施?
    - 解决办法:请参考产品的环境参数限制,必要时咨询厂家进行定制调整。

    总结和推荐


    总体来看,TE Connectivity公司的Slimline PCB Relay SNR凭借其紧凑设计、高性能以及高可靠性,成为通用型继电器领域的佼佼者。尤其适合那些追求小型化、高效能且需要严格安全标准的项目。无论是在工业自动化还是家庭智能设备中,这款继电器都是理想的选择。尽管其初始投资可能略高于其他普通继电器,但从长远来看,其出色的稳定性和低故障率将带来更高的经济效益。因此,强烈推荐给需要高效可靠的电路控制解决方案的专业人士。

V23092-A1024A302参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 28mm*5mm*15mm
通用封装 SIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

V23092-A1024A302厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23092-A1024A302数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY V23092-A1024A302 V23092-A1024A302数据手册

V23092-A1024A302封装设计

查看详情并下载
Symbol
Footprint
3D Model
