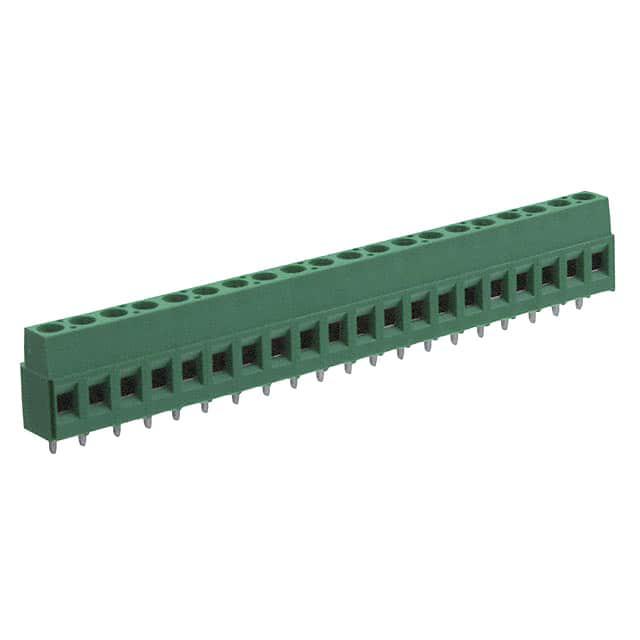

2-282841-3

产品分类: 接线板-线至板
厂牌: TE CONNECTIVITY
产品描述: Conn Eurostyle Block HDR 20 POS 5.08mm Solder ST Thru-Hole 17.5A/Contact Carton
供应商型号: A135484-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 接线板-线至板 2-282841-3

2-282841-3概述


    产品简介


    本产品是一款20位的接线端子块(PCB Terminal Blocks),采用线对板(Wire-to-Board)连接方式,中心间距为5.08毫米(0.2英寸)。它适用于各种电路板上的信号和电源连接,广泛应用于汽车电子、工业自动化、通信设备等领域。该产品具有20个连接位置和1行排列,可容纳30至12号AWG电线。它还提供了一个垂直安装的垂直导向结构,便于安装和使用。

    技术参数


    - 中心间距(Pitch):5.08毫米(0.2英寸)
    - 连接位置数:20
    - 行数:1
    - 电线保护:有
    - 连接方式:垂直导向
    - 电线直径:30到12号AWG
    - 最大接触电流:17.5安培
    - 接触材料:基材为黄铜,镀锡
    - 接触面积:标准接触面积
    - 终端连接方法:通过孔焊接
    - 螺钉规格:M3
    - 操作电压:300伏交流电
    - 工作温度范围:-40°C至110°C
    - 包装数量:50
    - 包装方法:纸箱

    产品特点和优势


    该接线端子块具有以下几个显著的优势:
    - 可靠性高:经过严格的测试,能够在广泛的温度范围内保持稳定的电气性能。
    - 易用性好:垂直安装设计使得布线更为方便,节省空间。
    - 防护能力强:具备良好的电线保护机制,确保长时间使用下的安全性。
    - 适用性强:能够支持多种不同类型的电线规格,适用于多种应用场景。
    - 环保认证:符合欧盟RoHS、REACH等环保标准,满足现代绿色制造要求。

    应用案例和使用建议


    该产品广泛应用于工业控制、汽车电子、通信设备等领域。例如,在工业自动化控制系统中,它可用于连接传感器、执行器和其他组件,以实现精确的数据传输和控制。在使用时,应注意以下几点:
    - 在接线时应按照规范进行操作,避免短路和过热风险。
    - 建议在高温环境下使用时,加强散热措施,确保产品的正常运行。
    - 定期检查连接部位,确保接线紧固,避免松动导致的安全隐患。

    兼容性和支持


    该产品可以与同类终端块、连接器等产品配合使用,适用于多种型号的电路板。厂商提供全面的技术支持和服务,包括产品选型、安装指导和技术咨询等。如有任何疑问或需要帮助,可通过电话+1 800 522 6752联系厂商获取支持。

    常见问题与解决方案


    1. 问题:安装后发现接触不良。
    - 解决方案:检查接线是否正确,重新焊接或固定终端连接点。

    2. 问题:在高温环境下使用时,温度超出规定范围。
    - 解决方案:增加散热装置,降低工作环境温度,确保安全运行。

    3. 问题:在使用过程中出现腐蚀现象。
    - 解决方案:检查是否受潮或有其他污染源,及时清理并采取防腐措施。

    总结和推荐


    该20位PCB接线端子块凭借其稳定可靠的性能、易于安装和维护的特点,成为众多行业应用的理想选择。特别是其优异的电气特性和宽泛的工作温度范围,使其能够在恶劣环境下保持良好性能。强烈推荐在各类工业自动化控制系统、汽车电子系统等应用中使用该产品,以确保高效、可靠的工作表现。

2-282841-3参数

参数
长*宽*高 101.6mm(长度)*9mm(高度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装,散装

2-282841-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-282841-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线板-线至板 TE CONNECTIVITY 2-282841-3 2-282841-3数据手册

2-282841-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
