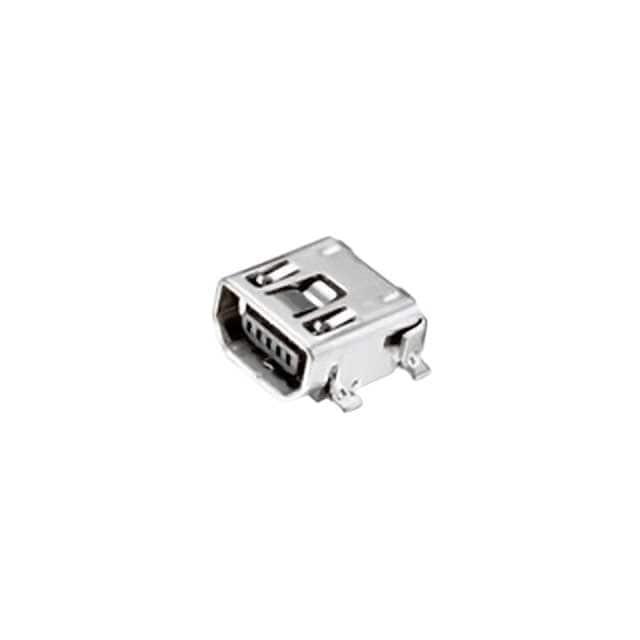

1-1734328-2

产品分类: USB/DVI/HDMI 连接器
厂牌: TE CONNECTIVITY
产品描述: 30V(AC) USB-mini AB USB 2.0 1 5 插头 水平安装,贴片安装
供应商型号: 1-1734328-2
供应商: Master
标准整包数: 25
TE CONNECTIVITY USB/DVI/HDMI 连接器 1-1734328-2

1-1734328-2概述


    产品简介


    本产品为一款A/B型USB 2.0微型插槽连接器,适用于各种电子设备中USB接口的应用。此连接器具有1个端口,采用表面贴装(Surface Mount)方式安装,支持电缆到板(Cable-to-Board)的连接方式。它设计用于USB 2.0标准,支持最高5000次插拔循环,具有极高的可靠性和耐用性。

    技术参数


    - USB版本: USB 2.0
    - 端口数量: 1
    - 接触件电流额定值: 1 A
    - 焊接温度(最大): 260°C [500°F]
    - 操作温度范围: -40 – 85°C [-40 – 185°F]
    - 封装数量: 700
    - 封装方式: 卷带(Tape & Reel)
    - PCB厚度(推荐): 1.57 mm [.062 in]
    - 接触件材质: 镍镀层
    - 接触面电镀材料: 金镀层
    - 接触面电镀厚度: 0.76 µm [29.92 µin]
    - 锁紧功能: 无
    - 连接方式: 板上安装(Board Mount)
    - 壳体材质: PA 9T
    - 壳体颜色: 黑色
    - 连接器尺寸: 中心线(间距): 0.8 mm [.031 in]
    - 安装位置: 顶部
    - 焊接尾长度: 1.15 mm [.045 in]

    产品特点和优势


    这款USB 2.0微型插槽连接器具备多项独特功能和优势。首先,其金镀层的接触件能够保证长期稳定的工作性能。其次,镍镀层的外壳能够有效防止腐蚀,延长连接器的使用寿命。此外,该连接器还通过了严格的行业标准认证,包括USB 2.0、UL 94V-0和欧盟RoHS等,确保其在各类应用中的可靠性和安全性。

    应用案例和使用建议


    这种连接器广泛应用于各种电子设备中,例如手机充电器、便携式存储设备、无人机等。对于使用此连接器的设计工程师,我们建议在电路板设计时注意保持足够的空间,以避免因过热而导致的焊接不良。同时,在进行插拔操作时,建议保持适当的力度,避免过度施力导致接触不良或损坏连接器。

    兼容性和支持


    该连接器可与各种USB 2.0标准的电缆及设备兼容。厂家提供全面的技术支持和售后服务,如有任何问题,请拨打免费服务热线+1 800 522 6752。同时,您可以访问TE.com获取更多合规文档和CAD文件。

    常见问题与解决方案


    1. 问题: 连接器焊接后容易脱落。
    - 解决方案: 确保焊接过程中温度不超过260°C,并且使用合适的焊锡量。必要时,可以考虑使用双面焊接来增强固定效果。
    2. 问题: 插头与插座无法完美对接。
    - 解决方案: 检查插头和插座是否有污垢或损坏。清洁插针和插座,并确保正确的安装方向。
    3. 问题: 连接器出现信号干扰。
    - 解决方案: 检查信号线是否有屏蔽措施,并确保信号线与电源线、地线分开布线,以减少干扰。

    总结和推荐


    总体来说,这款USB 2.0微型插槽连接器在设计和制造方面表现优秀,能够满足大部分USB 2.0应用的需求。其稳定的性能和高可靠性使其成为许多电子设备的理想选择。如果您正在寻找一款性能稳定、可靠性高的USB连接器,强烈推荐这款产品。

1-1734328-2参数

参数
触头数量 5
类型 USB-mini AB
公母头 插头
规格 USB 2.0
额定电压 30V(AC)
端口数 1
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 卷带包装

1-1734328-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-1734328-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY USB/DVI/HDMI 连接器 TE CONNECTIVITY 1-1734328-2 1-1734328-2数据手册

1-1734328-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 3.8695 ¥ 32.1733
500+ $ 3.6925 ¥ 30.2379
1000+ $ 3.6292 ¥ 29.7195
1750+ $ 1.9201 ¥ 15.7237
3500+ $ 1.3188 ¥ 10.7993
5250+ $ 1.2871 ¥ 10.5401
7000+ $ 1.2871 ¥ 10.5401
库存: 1250
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 804.33
直接购买
加入购物车
