2408840-4

产品分类:
厂牌: TE CONNECTIVITY
产品描述: Socket Contact of HCI, 6.2mm Pitch
供应商型号: SXE-2408840-4
供应商: 海外现货
标准整包数: 10

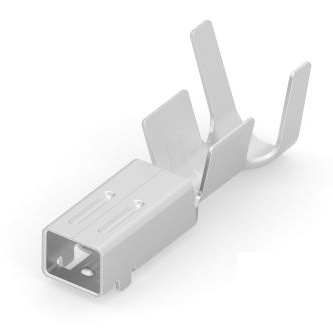

TE CONNECTIVITY  2408840-4

2408840-4概述

    电子元器件技术手册:Socket Contact

    1. 产品简介


    本产品为一种插座接触件,适用于高电流连接器系统,广泛应用于电源系统、汽车电子、工业自动化等领域。它采用镀锡镍合金材料,能够承受高达600 VAC的电压,并且能够在极端的工作环境中稳定运行。该接触件适用于12 AWG规格的电线,并支持2.5至4平方毫米的导线截面积。

    2. 技术参数


    - 额定电压:600 VAC
    - 接触材料:铜合金
    - 接触终止方式:压接
    - 接触材料镀层:锡镍镀层
    - 导线尺寸:12 AWG(2.5 – 4 mm²)
    - 接触直径:3.2 mm(0.126 in)(插针宽度)
    - 接触厚度:2.3 mm(0.091 in)
    - 工作温度范围:-25°C 至 90°C(-13°F 至 194°F)
    - 电流承载能力:23 A
    - 绝缘材料适用范围:2.5 – 4 mm(0.161 in)

    3. 产品特点和优势


    - 高可靠性:采用镀锡镍合金材料,提供出色的导电性和耐腐蚀性。
    - 大电流承载能力:额定电流可达23 A,适用于高电流传输的应用场景。
    - 宽工作温度范围:能够在极端环境下稳定工作,适应各种恶劣条件。
    - 简便安装:采用压接方式,便于快速安装和维护。

    4. 应用案例和使用建议


    应用案例:该接触件被广泛用于电力系统的布线,确保在不同环境下的可靠连接。例如,在汽车电子系统中,它可以用于控制单元之间的电源传输,保障车辆的正常运行。
    使用建议:
    - 在安装过程中,要确保压接过程均匀且牢固,避免虚接。
    - 在使用过程中,要定期检查接触点是否有氧化现象,必要时进行清洁处理。

    5. 兼容性和支持


    该接触件与多种型号的连接器兼容,具体兼容型号请参考制造商官网上的详细资料。如需技术支持,可拨打免费电话 +1 800 522 6752 获得帮助。

    6. 常见问题与解决方案


    - 问题一:接触电阻异常增高。
    - 解决方案:检查压接质量,必要时重新压接,确保连接稳固。

    - 问题二:接触点出现氧化现象。
    - 解决方案:使用专用清洁剂清理接触点,保持清洁。

    7. 总结和推荐


    综上所述,这款Socket Contact在高电流、高温等严苛条件下表现出色,具有良好的耐用性和稳定性。建议在需要高可靠性连接的应用中使用。如果您正在寻找一款能在恶劣环境下稳定工作的电子元器件,那么这款产品将是您的理想选择。强烈推荐此产品给需要高可靠性连接解决方案的工程师和技术人员。

2408840-4参数

参数
包装方式 袋装

2408840-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2408840-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 2408840-4 2408840-4数据手册

2408840-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.8486
25+ ¥ 2.7346
50+ ¥ 2.6891
100+ ¥ 2.2789
库存: 3840
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 28.48
直接购买
加入购物车
