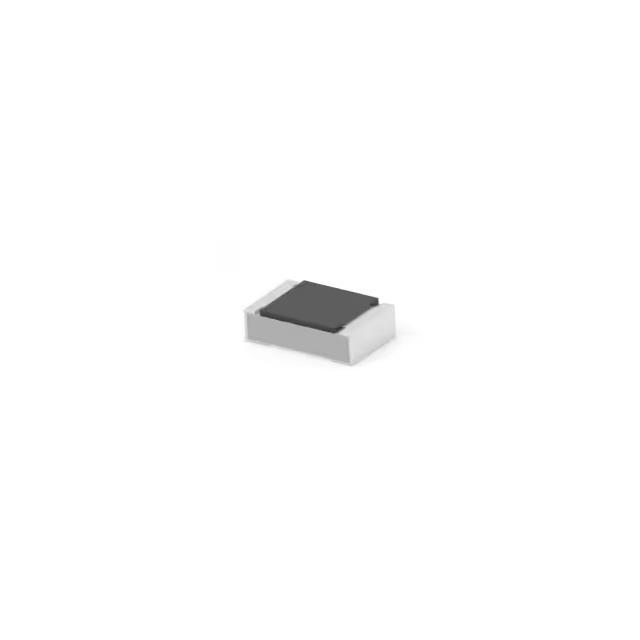

RLC73K2AR75FTDF

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±1% ±200ppm/℃ 750mΩ 125mW 0805 2mm*1.25mm*650μm
供应商型号: 4173519
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其它固定电阻 RLC73K2AR75FTDF

RLC73K2AR75FTDF概述

    RLC73K2AR75FTDF Current Sensing Resistor 技术手册

    产品简介


    RLC73K2AR75FTDF 是一款表面贴装型厚膜电流检测电阻,型号为0805,具有0.125瓦特的功率额定值和0.75欧姆的电阻值,精度为1%,温度系数为±200 ppm/°C。它广泛应用于电源管理、电机驱动、逆变器和其他需要高精度电流测量的电路中。

    技术参数


    - 产品类型:表面贴装电流检测电阻
    - 元素类型:厚膜
    - 封装尺寸代码:0805
    - 配置:单个电阻
    - 额定功率:0.125 瓦
    - 电阻值:0.75 欧姆
    - 阻值公差:1%
    - 温度系数:±200 ppm/°C
    - 终端类型:焊锡终端
    - 终端数量:2个
    - 产品高度:0.55毫米(0.022英寸)
    - 产品长度:2毫米(0.079英寸)
    - 产品宽度:1.25毫米(0.049英寸)
    - 工作温度范围:-55至155摄氏度
    - 焊接工艺能力:适用于最高260摄氏度的回流焊接

    产品特点和优势


    - 高精度:1%的精度确保了电流测量的准确性。
    - 宽工作温度范围:-55至155摄氏度的工作温度范围使其适应各种极端环境。
    - 低温度系数:±200 ppm/°C的温度系数确保了在不同温度下的稳定性。
    - 高可靠性:通过了多项环保标准认证,符合RoHS、ELV和REACH规定。
    - 便捷安装:采用0805封装,易于在PCB上进行表面贴装。

    应用案例和使用建议


    - 应用案例:RLC73K2AR75FTDF 广泛应用于电源管理系统、电机驱动电路、逆变器等需要高精度电流检测的场合。
    - 使用建议:
    - 在安装过程中,确保焊接温度不超过260摄氏度,以避免损坏电阻。
    - 使用时应注意散热,避免长时间过载导致电阻过热。
    - 定期检查电阻连接点,确保焊接牢固,避免因接触不良引起误差。

    兼容性和支持


    - 兼容性:与同类封装(如0805)的其他电阻型号兼容。
    - 支持服务:如有任何疑问或技术支持需求,可拨打+1 800 522 6752联系客服。

    常见问题与解决方案


    - 问题1:焊接时电阻出现开路现象。
    - 解决方案:检查焊接温度是否过高,重新焊接并确保焊接质量。
    - 问题2:测量精度不准确。
    - 解决方案:确认环境温度是否超出工作范围,必要时进行温度补偿。
    - 问题3:电阻过热。
    - 解决方案:增加散热措施,避免长期过载使用。

    总结和推荐


    RLC73K2AR75FTDF 电流检测电阻是一款高性能的产品,具备高精度、宽工作温度范围、低温度系数等特点,适合于多种高精度电流检测应用。其兼容性强且具有良好的环境适应性,是电子工程师在设计电源管理和控制系统时的理想选择。总体而言,我们强烈推荐使用这款产品,尤其是在要求高可靠性和精度的应用环境中。

RLC73K2AR75FTDF参数

参数
电阻个数 -
引脚数量 -
电阻值 750mΩ
温度系数 ±200ppm/℃
精度 ±1%
额定功率 125mW
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
包装方式 卷带包装

RLC73K2AR75FTDF厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

RLC73K2AR75FTDF数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY RLC73K2AR75FTDF RLC73K2AR75FTDF数据手册

RLC73K2AR75FTDF封装设计

查看详情并下载
Symbol
Footprint
3D Model
