4-1617806-8

产品分类: 其他开关
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: N-4-1617806-8
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他开关 4-1617806-8

4-1617806-8概述

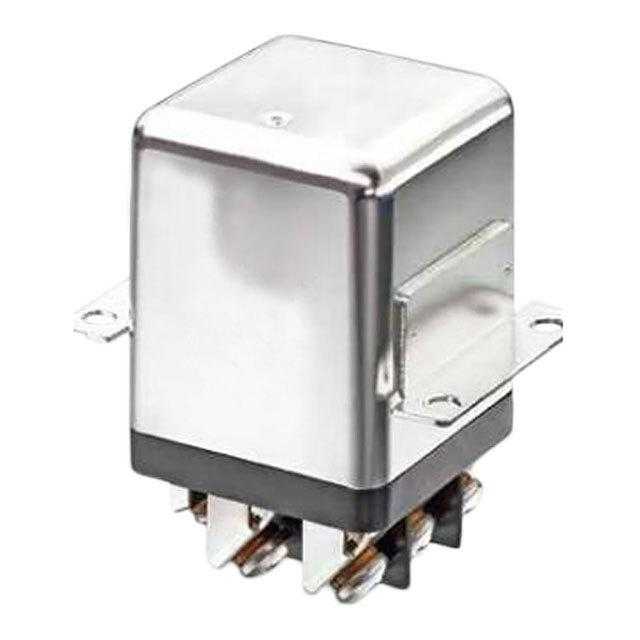

    CII FC-325系列继电器:航天、国防与海洋应用的理想选择

    1. 产品简介


    CII FC-325系列继电器是TE Connectivity(TE)设计的产品,适用于航空、国防及海洋市场的高要求环境。这些继电器为非锁定式,具有25安培额定电流,采用双断点接触设计,所有部件均为焊接封装,并符合MS27418标准。商业版本还提供带有2安培单刀双掷辅助触点的型号,增加了多功能性。

    2. 技术参数


    - 机械/环境参数
    - 温度范围:-70°C 至 +125°C
    - 海拔高度:80,000英尺
    - 正弦振动:10 g / 5至1000 Hz
    - 冲击:50 g / 11毫秒
    - 电气参数
    - 绝缘强度(海平面):
    - 线圈到外壳:1250 VRms
    - 所有其他点:1500 VRms
    - 绝缘电阻(500 Vdc)
    - 初始:100 MΩ 最小
    - 测试后:50 MΩ 最小
    - 接触电压降(额定电流)
    - 初始值:150 mV 最大
    - 使用后:175 mV 最大
    - 操作参数
    - 在额定电压下的操作时间
    - 交流电:25毫秒最大
    - 直流电:20毫秒最大
    - 在额定电压下的释放时间
    - 交流电:50毫秒最大
    - 直流电:10毫秒最大
    - 额定电压下的弹跳时间:2毫秒最大
    - 耐用性
    - 采用全焊接结构,无焊锡密封
    - 防腐蚀金属外壳
    - 尺寸
    - 封装尺寸:1.5英寸立方体
    - 重量:0.452磅
    - 额定值
    - 负载类型:具有50,000次生命周期的电阻负载、10,000次生命周期的感性负载、20,000次生命周期的电机负载、50,000次生命周期的灯泡负载
    - 操作电压
    - 交流电:115 Vac
    - 直流电:28 Vdc
    - 最大额定电压
    - 交流电:122 Vac
    - 直流电:32 Vdc

    3. 产品特点和优势


    - 双断点设计:相比市场上其他同类产品,双断点接触设计能够更好地分担负荷,减少磨损并提高稳定性。
    - 焊接封装:提供比焊接密封更可靠的选择。
    - 宽温度范围:可在-70°C至+125°C的极端温度下正常运行。
    - 抗冲击与振动:通过严格的振动和冲击测试,适合在各种恶劣环境中使用。

    4. 应用案例和使用建议


    - 应用场景
    - 发射系统
    - 动力分配
    - 燃油泵
    - 导航与制导系统
    - 飞机厨房/客舱设备
    - 武器系统
    - 地面支持设备
    - 使用建议
    - 确保继电器连接正确且稳固,以防止因接触不良导致的故障。
    - 在安装时,注意继电器的额定电压和电流,避免过载。
    - 定期检查继电器的工作状态,特别是在恶劣环境下长时间运行后。

    5. 兼容性和支持


    - 兼容性
    - CII FC-325系列继电器与各种标准配置兼容,包括Solder Hook和Terminal Block配置。
    - 技术支持
    - TE Connectivity提供了广泛的技术支持和维护服务,用户可以访问他们的官方网站(te.com/support)与产品信息专家进行交流。

    6. 常见问题与解决方案


    - Q:继电器接通时间过长怎么办?
    - A: 检查电源电压是否达到额定电压。如果电压不足,可能导致继电器操作时间延长。请确保供电稳定。
    - Q:继电器频繁跳动怎么办?
    - A: 检查继电器的负载类型和操作环境。如发现负载过大或环境条件不适宜,可考虑更换相应型号的继电器或调整负载。
    - Q:继电器在高温环境下无法正常工作怎么办?
    - A: 确认继电器的额定工作温度范围。如果实际温度超出范围,考虑更换更高温适应性的继电器。

    7. 总结和推荐


    CII FC-325系列继电器以其出色的双断点接触设计、坚固的焊接封装和广泛的适用性,在航空航天、国防和海洋领域具有显著的优势。对于需要在极端环境下可靠工作的系统,该产品是一个极佳的选择。我们强烈推荐使用这款继电器,以确保系统的稳定性和可靠性。

4-1617806-8参数

参数
电气寿命 -
开关功能 -
开关配置 -
电流额定值 -
电压额定值 -
长*宽*高 52.2mm(高度)
安装方式 焊接安装,螺纹安装,铰轴安装
零件状态 在售
包装方式 盒装

4-1617806-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1617806-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他开关 TE CONNECTIVITY 4-1617806-8 4-1617806-8数据手册

4-1617806-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 877.9344 ¥ 7462.4424
2+ $ 837.8535 ¥ 7121.7548
10+ $ 754.29 ¥ 6411.465
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7462.44
