936121-2

产品分类: 矩形连接器 - 其他
厂牌: TE CONNECTIVITY

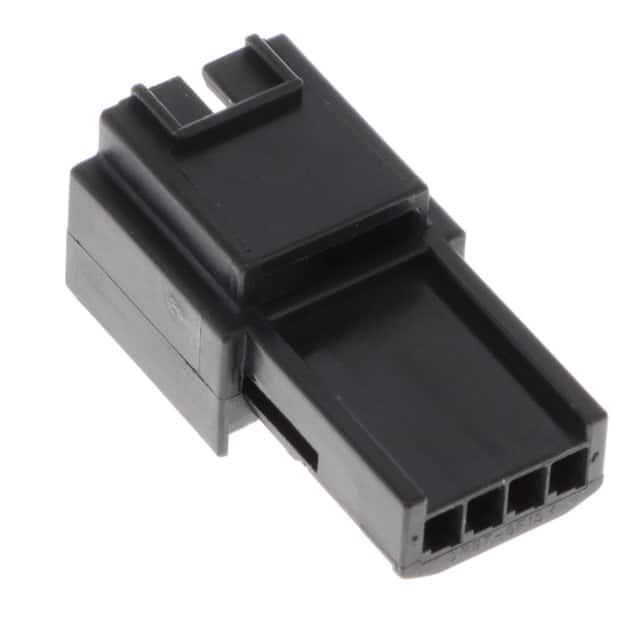

产品描述: Conn Housing RCP 4 POS 2.54mm Crimp ST Cable Mount Tray
供应商型号: 936121-2
供应商: 云汉优选
标准整包数: 400
TE CONNECTIVITY 矩形连接器 - 其他 936121-2

936121-2概述


    产品简介


    MQS(Mini Quick Seal)互连系统是专门为汽车行业设计的产品,适用于各种汽车电气连接需求。MQS互连系统以其高密度包装、坚固的设计和高性能要求而著称。即使在小型化设计下,MQS互连系统也能满足汽车领域的所有电气接触要求,并在防水和非防水区域都能广泛应用。

    技术参数


    电气特性
    - 接触材料:CuNiSi/CuSn
    - 表面接触面积:锡镀层0.8–2.2 μm,银镀层1.8–5 μm
    - 线规范围:0.13–0.35 mm²
    - 电流承载能力:最高可达3 A(在90°C时)
    - 温度范围:锡镀层-40°C至+105°C;银镀层-40°C至+170°C
    - 循环次数:锡镀层20次,银镀层50次
    结构特性
    - 插针尺寸:0.63 x 0.63 mm
    - 接触点数量:四个
    - 母座接触方式:通过四面接触
    - 中心线间距:2.54 mm
    其他特性
    - 密封选项:可选择密封或非密封版本
    - 工作温度:-40°C至+120°C(锡镀层),-40°C至+130°C(银镀层),-40°C至+140°C(金镀层)

    产品特点和优势


    MQS互连系统结合了高密度包装、坚固的结构和高性能要求的特点。其独特的设计在于将电气和机械功能分离,母座接触体提供所有电气和机电功能,而附加的钢制弹簧则保护并保持接触状态。这种设计确保了在长期使用中面对振动和机械应力时仍能保持稳定的接触质量。

    应用案例和使用建议


    应用案例
    MQS互连系统广泛应用于汽车电子产品,例如车载充电器、电池管理系统等。它能够在恶劣环境下提供可靠的电气连接,同时满足紧凑设计的需求。
    使用建议
    1. 设计布局:利用MQS互连系统的标准中心线2.54 mm进行电路板布局设计,可以提高设计的灵活性。
    2. 密封应用:根据具体应用需求选择合适的密封或非密封版本。
    3. 装配工艺:在装配过程中需确保接头插入到位并听到明显的“咔嗒”声,以确认安全锁定。

    兼容性和支持


    MQS互连系统可以与其他TE Connectivity品牌的连接器兼容,如NanoMQS、Micro Power Quadlok和Power Quadlok。TE Connectivity提供了全面的技术支持和服务,包括安装指南、应用规范及故障排查服务。

    常见问题与解决方案


    1. 问题:接头无法完全插入。
    - 解决方案:检查接头是否对齐,确保正确的插入方向,并尝试轻轻摇动接头以使其完全锁定。
    2. 问题:接触电阻高。
    - 解决方案:清洁接头和插座表面,重新插入接头并确保正确的锁定状态。

    总结和推荐


    MQS互连系统是一款高性能的汽车电子连接器,适用于多种应用场合。其坚固的设计、可靠性和多功能性使其在市场上具有很强的竞争力。推荐给需要高性能、高可靠性的汽车电子制造商选用。
    综上所述,MQS互连系统凭借其优越的性能和广泛的应用领域,成为汽车电子行业不可或缺的重要组件。

936121-2参数

参数
长*宽*高 15mm*13.1mm*29mm
安装方式 导线安装
零件状态 在售
包装方式 散装,托盘,袋装

936121-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

936121-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 其他 TE CONNECTIVITY 936121-2 936121-2数据手册

936121-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
