9-1393644-4

产品分类: 背板连接器 - DIN 41612
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity DIN41612欧式连接器, Eurocard系列, C型, 64路, 3行, 公插, 焊接端接
供应商型号: 26M-9-1393644-4
供应商: 云汉优选
标准整包数: 1

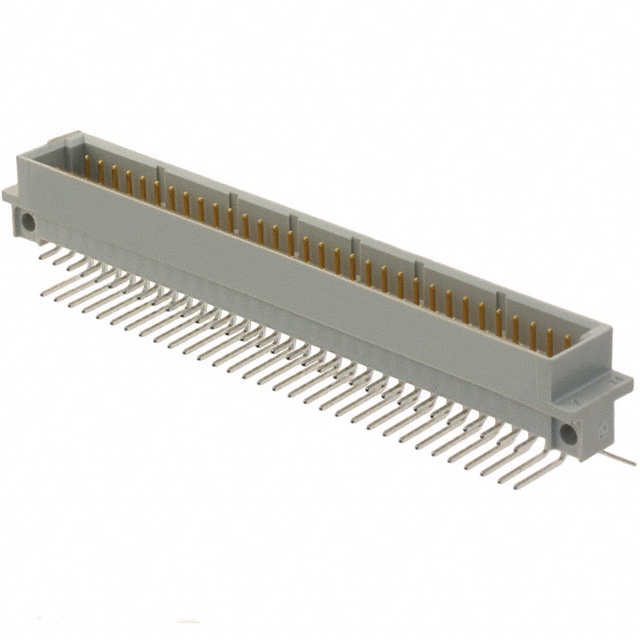

TE CONNECTIVITY 背板连接器 - DIN 41612 9-1393644-4

9-1393644-4概述

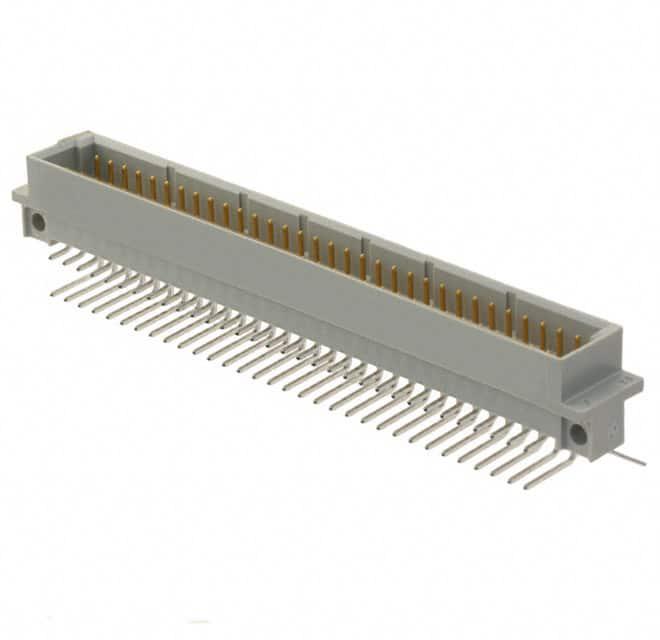

    全面解读TE Connectivity 9-1393644-4 Eurocard Connector

    产品简介


    9-1393644-4 Eurocard Connector是一款专为背板连接应用设计的产品,隶属于Eurocard系列的印刷电路板(PCB)连接器。其核心功能在于提供稳定可靠的电气连接解决方案,广泛应用于计算机、通信设备及工业自动化等领域。作为行业领先的Eurocard连接器之一,它以高密度插针设计和卓越的电气性能著称,是构建高性能信号传输网络的理想选择。

    技术参数


    - 中心线间距:2.54 mm(0.1英寸)
    - 接触点数量:64个
    - 行数:3行
    - 列数:32列
    - 最大接触电流:1.5 A
    - 终止方法:通孔焊接
    - 终止长度:3 mm(0.118英寸)
    - 工作温度范围:-55°C 至 +105°C
    - UL阻燃等级:UL 94V-0
    - 包装方式:托盘包装

    产品特点和优势


    1. 高密度设计:64个信号位分布在3行布局中,能够实现紧凑空间下的高效布线。
    2. 优异的机械稳定性:通过右角安装方式及带安装孔的板载固定设计,确保长期可靠运行。
    3. 广泛的温度适应性:能够在极端环境下保持稳定的电气连接表现。
    4. 环保合规性:符合欧盟RoHS、ELV以及中国RoHS标准,满足全球市场的环保要求。
    5. 易操作性:采用标准DIN Level II配置,便于安装与维护。

    应用案例和使用建议


    - 典型应用场景:适用于服务器、交换机、工业控制设备等背板连接需求高的场合。
    - 使用建议:
    - 确保PCB厚度为推荐值(1.6 mm),避免因厚度偏差导致接触不良。
    - 在焊接过程中注意控制温度不超过240°C,防止热应力损伤。

    兼容性和支持


    - 兼容性:支持多种相关配套组件,如TE内部编号为5650870-5、5650951-5等的组装件,方便集成使用。
    - 支持服务:TE Connectivity提供全面的技术支持与售后服务,客户可拨打热线电话+1 800 522 6752获取帮助。

    常见问题与解决方案


    1. 问题:连接器在焊接后出现接触不良现象。
    - 解决方案:检查焊接温度是否过高,确保焊接时间足够且无虚焊。
    2. 问题:长时间使用后发现接触电阻增大。
    - 解决方案:定期清理接触表面,必要时更换新件以保证最佳性能。

    总结和推荐


    总体而言,9-1393644-4 Eurocard Connector凭借其出色的电气特性和可靠性,在背板连接领域展现了强大的竞争力。无论是从技术规格还是实际应用角度来看,这款产品都堪称行业标杆。对于需要高效能连接解决方案的应用场景,强烈推荐选用此款产品。它不仅能够满足当前的需求,还具备良好的未来扩展潜力。

9-1393644-4参数

参数
长*宽*高 94mm(长度)*18.08mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

9-1393644-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-1393644-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - DIN 41612 TE CONNECTIVITY 9-1393644-4 9-1393644-4数据手册

9-1393644-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
