63218-1

产品分类: 端子 - 磁线端子
厂牌: TE CONNECTIVITY

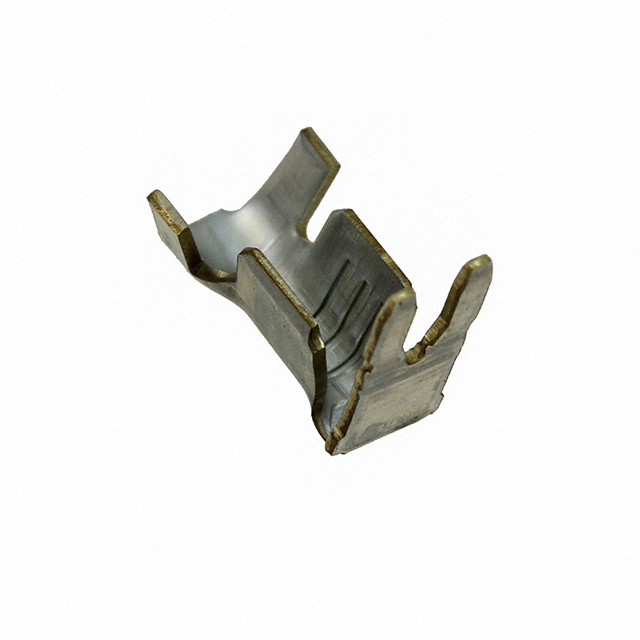

产品描述: Tab Terminal 14-18AWG Brass M 12.52mm Pre-Tin Reel
供应商型号: 63218-1
供应商: 云汉优选
标准整包数: 8000
TE CONNECTIVITY 端子 - 磁线端子 63218-1

63218-1概述

    # MAG-MATE Poke-In Magnet Wire Terminals 技术手册

    1. 产品简介


    基本介绍
    MAG-MATE Poke-In 系列磁线终端是一种设计用于快速连接和固定导线的电子元器件。其适用于直径为 18–14 AWG(0.8–2 mm²)的导线,并通过刺破绝缘层实现电连接。MAG-MATE 磁线终端广泛应用于家用电器、工业控制设备以及需要高可靠性和快速安装的场景。
    主要功能
    - 刺破式绝缘连接(IDC)
    - 支持铜基材导线
    - 提供出色的机械支撑
    - 兼容多种导线尺寸和绝缘直径范围
    应用领域
    - 家用电器(如冰箱、空调)
    - 工业自动化设备
    - 汽车电子系统
    - 智能照明控制设备

    2. 技术参数


    | 参数类别 | 规格描述 |

    | 导线尺寸范围 | 18–14 AWG(0.8–2 mm²) |
    | 绝缘直径范围 | 2.29–3.36 mm(0.09–0.14 in) |
    | 最大绝缘直径 | 3.36 mm(0.14 in) |
    | 接触类型 | 刺破式绝缘连接(IDC) |
    | 接触材料 | 锡镀层 |
    | 终端方向 | 旗形 |
    | 插接方法 | 冲压式刺破连接 |
    | 冲压长度 | 8.2 mm(0.323 in) |
    | 终端高度 | 7.11 mm(0.28 in) |
    | 股线厚度 | 0.46 mm(0.018 in) |
    | 产品长度 | 3.43 mm(0.135 in) |
    | 包装数量 | 每卷 8000 个 |
    | 包装方式 | 盘带包装 |

    3. 产品特点和优势


    独特功能
    - 快速插接:无需焊接即可实现高效连接,节省安装时间。
    - 稳固支撑:提供卓越的机械支撑力,确保长期可靠性。
    - 环保材料:符合 RoHS 和 REACH 标准,不含卤素和有害物质。
    市场竞争力
    MAG-MATE Poke-In 系列凭借其高效连接速度、出色的机械性能和环保设计,在竞争激烈的电子元件市场中脱颖而出。其创新的刺破式连接方式尤其适合需要快速组装的场合。

    4. 应用案例和使用建议


    应用场景
    MAG-MATE Poke-In 系列磁线终端常见于以下场景:
    - 家用电器的电路板连接。
    - 工业自动化设备中的小型传感器信号线连接。
    - 汽车电子系统的模块间布线。
    使用建议
    - 在使用前确认导线的直径和绝缘厚度是否符合规格要求。
    - 避免过大的弯曲半径,防止损坏终端。
    - 定期检查终端的接触情况,确保长期稳定运行。

    5. 兼容性和支持


    兼容性
    - 可与多种导线及接线工具兼容,如 TE Connectivity 的配套冲压工具。
    - 适用于批量生产和自动化流水线操作。
    支持和服务
    TE Connectivity 提供全面的技术支持,包括在线文档、样品测试和定制化解决方案。客户可通过电话 +1 800 522 6752 或访问 TE 官网获取帮助。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插接后接触不良 | 确保导线完全插入并使用专用工具压紧。 |
    | 终端断裂 | 避免过度弯曲导线,选用合适工具压接。 |
    | 绝缘层未有效刺破 | 检查刺入深度是否足够,调整压接力度。 |

    7. 总结和推荐


    综合评估
    MAG-MATE Poke-In 系列磁线终端以其高效、环保和可靠的特性,成为电子行业的一大亮点。其出色的机械性能和适用性使其成为快速连接的理想选择。
    是否推荐
    强烈推荐!无论是大批量生产还是实验室研发,MAG-MATE Poke-In 都是一款值得信赖的电子元件。
    如果您正在寻找一款高效、环保且稳定的连接解决方案,MAG-MATE Poke-In 系列是您的最佳选择。

63218-1参数

参数
长*宽*高 12.52mm(长度)*5.59mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装,袋装

63218-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

63218-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 磁线端子 TE CONNECTIVITY 63218-1 63218-1数据手册

63218-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
