917804-6

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: The Dynamic 5000 contact tabs and receptacles are designed with a maximum 45A contact current rating, 20 - 8 wire size and available with gold or silver plating. Used in power circuit applications.
供应商型号: Q-917804-6
供应商: 期货订购
标准整包数: 5000
TE CONNECTIVITY 矩形连接器 - 触头 917804-6

917804-6概述

    动态系列连接器接触件:917804-6

    产品简介

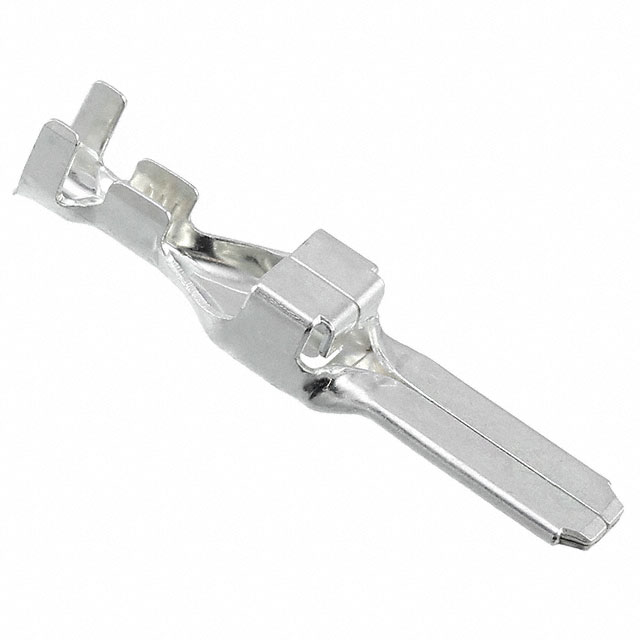

    本产品为动态系列(Dynamic 5000 Series)连接器接触件,适用于广泛的电力应用。其主要功能是实现电线与接线端子之间的安全连接。产品采用银涂层工艺,适用于16至14 AWG(1.23至2.27平方毫米)的导线,能够承受20至45安培的电流。该接触件特别适合于各种工业自动化、汽车制造和航空航天等领域,是可靠的电源连接解决方案。

    技术参数


    - 接触件类型:插片式
    - 接触材料:银
    - 导线尺寸:16至14 AWG(1.23至2.27平方毫米)
    - 额定电流:20至45安培
    - 适用温度范围:-55°C至105°C(-67°F至221°F)
    - 插槽宽度:6.4毫米
    - 插槽厚度:1毫米
    - 包装方式:袋装和盒装
    - 终止方式:直接电线连接

    产品特点和优势


    - 高电流承载能力:可承载高达45安培的电流,适合大功率应用。
    - 宽温操作范围:能够在极端温度环境下工作,适应性广泛。
    - 耐久性强:银涂层提供良好的抗腐蚀性,确保长期可靠使用。
    - 易于安装:设计合理,安装简便,适合大批量生产环境。
    - 环保材料:符合RoHS、ELV和REACH等法规标准,无卤素,不含铅和其他有害物质。

    应用案例和使用建议


    该产品适用于工业自动化控制设备、汽车电池系统、航空航天仪表板等场合。例如,在工业自动化系统中,可以通过这种接触件将高压电能有效地传递到执行机构,以提高系统的可靠性和效率。使用时建议根据具体的工作条件选择合适的导线截面积,并定期检查接触点的状况,以确保长期稳定运行。

    兼容性和支持


    该产品属于动态5000系列,具有较强的兼容性,适用于同一系列的其他组件。此外,TE公司提供了丰富的技术支持和文档资源,包括CAD文件、用户手册和故障排除指南。如果遇到任何问题,可以通过电话+1 800 522 6752联系客服获得帮助。

    常见问题与解决方案


    1. 问题:接触电阻过高。
    - 解决方案:检查接触面是否清洁,必要时重新镀银处理。
    2. 问题:接触件过热。
    - 解决方案:确保连接的导线符合规格要求,且工作电流不超过最大值。
    3. 问题:接触不牢固。
    - 解决方案:确认接触部位的紧固程度,如有需要,使用专用工具进行调整。

    总结和推荐


    动态系列连接器接触件917804-6是一款性能卓越、可靠性高的电子元件,适用于多种高要求的应用场景。其高电流承载能力和宽温度适应性使其在工业自动化、汽车和航空航天等领域具有广泛应用前景。强烈推荐使用这款产品,以满足高标准的电气连接需求。

917804-6参数

参数
类型 Connector Power
线规 14-16 AWG
触头镀层
触头端接 压接
触头镀层厚度 2.54μm
安装方式 压入式
零件状态 在售
包装方式 散装,袋装

917804-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

917804-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 917804-6 917804-6数据手册

917804-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
