927766-3

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: 功率 压接 1μm 锡 13-17 AWG 压入式 18.8mm*2.8mm*5.4mm
供应商型号: 26M-927766-3
供应商: 云汉优选
标准整包数: 1

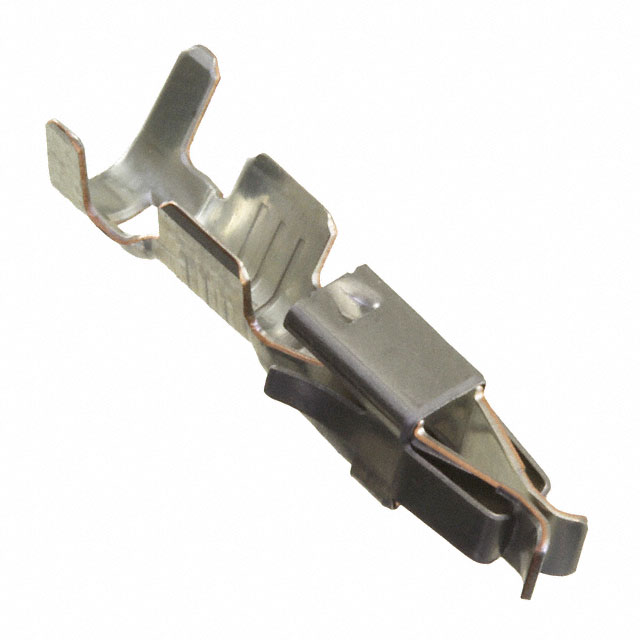

TE CONNECTIVITY 矩形连接器 - 触头 927766-3

927766-3概述

    电子元器件产品技术手册:2.8mm 接收端子
    本文档旨在详细介绍一种高性能的汽车级接插件(Receptacle),该接插件适用于电力传输和连接应用。该接收端子以其卓越的电气特性和紧凑的设计,在汽车行业和相关领域得到了广泛应用。

    1. 产品简介


    这款接插件属于“汽车级终端”类别,型号为2.8mm接收端子,具有17至13 AWG的线规。它具备180°的对接风格,可提供可靠的电流传导能力,其电流额定值为25到40安培。该终端适用于电源定时器应用,专为汽车领域设计,能够在恶劣的环境条件下稳定运行。

    2. 技术参数


    - 线规范围:17-13 AWG
    - 接插件尺寸:宽度2.8 mm(0.11 in),厚度0.8 mm(0.031 in)
    - 电流容量:25 – 40 安培
    - 温度范围:-40°C至130°C(-40°F至266°F)
    - 接口镀层:锡(Sn)
    - 连接方式:压接式
    - 适用绝缘直径范围:3.4 mm(0.134 in)
    - 接触尺寸:2.8 mm(0.11 in)
    - 接触材料:铜
    - 安装位置:可密封
    - 认证标准:符合DIN 72 551 Part 6, DIN ISO 6722 part 3

    3. 产品特点和优势


    - 密封性:通过单一电线密封(Single Wire Seal, SWS)提高密封性能。
    - 锁定机制:采用锁紧凸台确保稳固连接。
    - 电气性能:典型电流承载能力达30安培。
    - 耐用性:接触材料为压铸和成型工艺制成的铜。
    - 环保性:符合欧盟RoHS、ELV和REACH标准。

    4. 应用案例和使用建议


    - 应用场景:应用于各类汽车电路系统,特别是高压电路中。
    - 使用建议:
    - 在进行连接时确保所有连接点都正确且紧密,避免松动导致接触不良。
    - 确保周围环境温度在规定范围内,以避免过热影响使用寿命。
    - 建议在安装后定期检查密封情况,确保长期可靠使用。

    5. 兼容性和支持


    - 兼容性:与标准电线和电缆相兼容,尤其适合13 AWG至17 AWG线径的电线。
    - 支持:对于技术支持需求,可以拨打+1 800 522 6752获得帮助。

    6. 常见问题与解决方案


    - 问题1:连接不牢固。
    - 解决方案:确保压接工具压力设置正确,检查压接点是否完全插入。
    - 问题2:密封效果不佳。
    - 解决方案:检查密封圈是否完好无损,重新安装确保安装到位。

    7. 总结和推荐


    该2.8mm接收端子凭借其卓越的电气性能、可靠的密封设计和广泛的应用领域,成为汽车行业的理想选择。经过全面测试,证明其在严苛环境下仍能保持高效运行。总体而言,这是一款值得推荐的优质产品。对于追求性能稳定、耐用且高效的客户来说,无疑是一个不错的选择。

927766-3参数

参数
触头镀层
触头端接 压接
触头镀层厚度 1μm
类型 功率
线规 13-17 AWG
长*宽*高 18.8mm*2.8mm*5.4mm
安装方式 压入式
零件状态 在售
包装方式 卷带包装

927766-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

927766-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 927766-3 927766-3数据手册

927766-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
