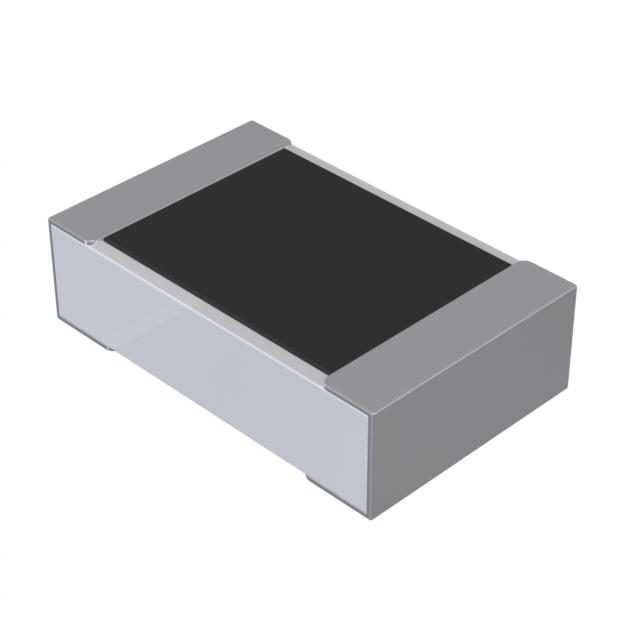

RN73C2A9K53BTDF

产品分类: 网络阵列电阻
厂牌: TE CONNECTIVITY
产品描述: 9.53KΩ ±0.1% ±10ppm/℃ 0805 贴片安装 2mm*1.25mm*650μm
供应商型号: 1140910
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 网络阵列电阻 RN73C2A9K53BTDF

RN73C2A9K53BTDF概述

    Thin Film Precision Resistors

    产品简介


    薄膜精密电阻(Thin Film Precision Resistors)是高稳定性的精密芯片电阻系列,适用于多种行业,包括通信、工业控制、仪器仪表及医疗等领域。这些电阻提供了多种功率消耗等级,温度系数范围为5ppm/°C到10ppm/°C,并且具有高达0.01%的精确度。它们采用镍铬合金薄膜制造,并通过三道溅射层工艺以确保最佳性能。这些电阻的值仅限于E24和E96的电阻网格上。

    技术参数


    薄膜精密电阻的主要技术参数如下表所示:
    | 尺寸 | 额定功率 @ 70°C | 电阻范围 (Ω) | 温度系数 (PPM/°C) | 最大工作电压 (V) | 最大过载电压 (V) | 工作温度范围 |
    | :: | :: | :: | :: | :: | :: | :: |
    | 0402 | 0.063W | 49.9 - 200K | 5 | 25 | 50 | -55 ~ +155°C |
    | 0603 | 0.063W | 49.9 - 200K | 10 | 25 | 50 | -55 ~ +155°C |
    | 0805 | 0.1W | 24.9 - 150K | 5 | 50 | 100 | -55 ~ +155°C |
    | 1206 | 0.125W | 24.9 - 200K | 10 | 100 | 200 | -55 ~ +155°C |
    | 1210 | 0.25W | 24.9 - 300K | 5 | 150 | 300 | -55 ~ +155°C |
    | 2010 | 0.25W | 24.9 - 300K | 10 | 150 | 300 | -55 ~ +155°C |
    | 2512 | 0.5W | 24.9 - 300K | 5 | 150 | 300 | -55 ~ +155°C |

    产品特点和优势


    薄膜精密电阻的特点和优势包括:
    1. 高精度:温度系数(TCR)低至5ppm/°C,电阻值的容差达到0.01%。
    2. 稳定的性能:采用镍铬合金薄膜和三道溅射层工艺,保证了其出色的稳定性和可靠性。
    3. 宽广的应用范围:适用于各种严苛的工业环境,如通信设备、工业控制系统、医疗仪器等。
    4. 便于放置:准确且一致的物理尺寸使其易于自动化生产和组装。

    应用案例和使用建议


    这些电阻广泛应用于通信、工业控制和医疗设备等领域。例如,在通信设备中,需要高精度的电阻来确保信号传输的质量;在工业控制设备中,它们用于确保系统在高温、高压等恶劣环境下仍能正常运行。对于实际应用,建议在选择电阻时考虑工作环境的具体要求,如温度和电压等。此外,为了提高系统的整体可靠性,可以采用冗余设计来确保在某个电阻失效时系统仍然能够正常运行。

    兼容性和支持


    这些电阻与大多数标准PCB制造工艺兼容,可直接焊接在电路板上。TE公司提供详细的技术支持和售后服务,可以通过官方网站上的联系方式获取帮助。

    常见问题与解决方案


    根据技术手册中的信息,以下是用户可能会遇到的一些常见问题及其解决方案:
    1. 问题:电阻在焊接过程中发生损坏
    - 解决方案:调整焊接温度和时间,确保符合制造商的建议。通常,建议在260°C下焊接10秒。同时,可以增加焊接辅助工具,例如夹具,以减少人为误差。
    2. 问题:电阻出现漂移现象
    - 解决方案:检查焊接质量,确保所有焊接点都已牢固连接。另外,确认所使用的环境条件(如温度和湿度)是否符合规范要求。
    3. 问题:无法准确读取电阻值
    - 解决方案:检查电路板布局,确保正确的引脚分配和接线。同时,使用万用表或专业的测试仪器进行检测,以验证电阻的实际值。

    总结和推荐


    总体而言,这些薄膜精密电阻以其高精度、高稳定性以及广泛的适用性在市场上表现出色。适用于需要严格精度控制的应用场合,如通信、工业控制、医疗设备等领域。如果你正在寻找高性能、高可靠性的精密电阻,强烈推荐这些型号的产品。

RN73C2A9K53BTDF参数

参数
电阻值 9.53KΩ
电阻个数 -
精度 ±0.1%
温度系数 ±10ppm/℃
引脚数量 -
电阻匹配比 -
单个电阻功率 -
电阻器匹配率漂移 -
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RN73C2A9K53BTDF厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

RN73C2A9K53BTDF数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 网络阵列电阻 TE CONNECTIVITY RN73C2A9K53BTDF RN73C2A9K53BTDF数据手册

RN73C2A9K53BTDF封装设计

查看详情并下载
Symbol
Footprint
3D Model
