5-1393480-5

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述: 采用欧式连接器尺寸的 PCB D-Sub AMPLIMITE 插座组件。这些零件的中心线间距为 2.74mm,采用直角 PCB 安装方向,工作温度范围为 -55-105°C。
供应商型号: N-5-1393480-5
供应商: 云汉优选
标准整包数: 1

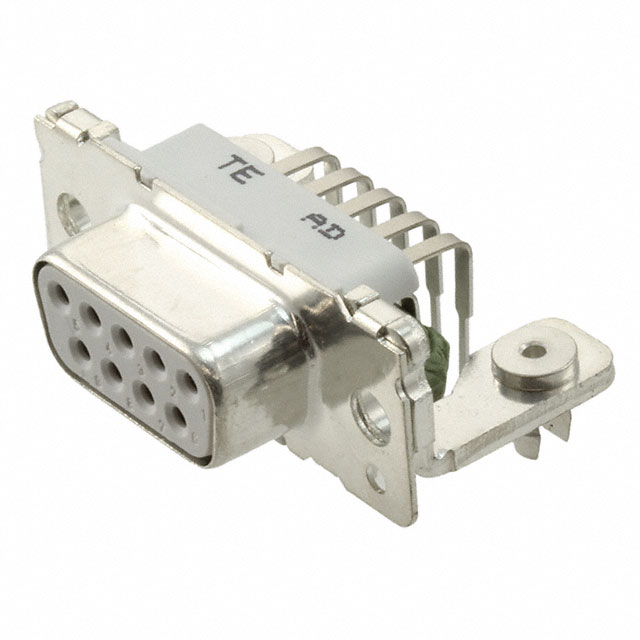

TE CONNECTIVITY D-Sub 连接器 5-1393480-5

5-1393480-5概述


    产品简介


    产品类型与功能:本文档介绍的是一个用于电路板连接的D型接插件(D-Sub Receptacle Assembly),型号为V23529B1221B209。该接插件主要应用于信号传输,适用于电缆到板端的连接需求。它属于Eurostyle设计,提供直角安装方式,具有坚固的金属外壳以确保可靠的连接和长期耐用性。
    应用领域:这种接插件广泛应用于通信设备、工业自动化控制系统、测量仪器以及任何需要可靠信号传输的场合。由于其优越的电气特性和机械特性,它尤其适合需要高密度连接的应用场景。

    技术参数


    - 中心线间距:2.74毫米(0.108英寸)
    - 针脚数量:9针
    - 排数:2排
    - PCB厚度推荐值:1.6毫米(0.063英寸)
    - 行间距离:2.84毫米(0.112英寸)
    - 接触电流额定值:2.2安培
    - 工作温度范围:-55°C至125°C(-67°F至257°F)
    - 耐用性:250个循环
    - 包装量:每盒100个
    - UL阻燃等级:UL 94V-0
    - 波峰焊工艺能力:最高可达265°C

    产品特点和优势


    - 全金属外壳:提供出色的屏蔽效果,减少电磁干扰。
    - 镀金接触面:提高电气连接的可靠性,延长使用寿命。
    - 双排设计:允许更高的密度和更多的信号通道。
    - 波峰焊兼容:适用于现代制造工艺,确保高生产效率。
    - 宽温度范围:能够在极端环境下保持稳定性能。

    应用案例和使用建议


    - 通信设备:可以用于路由器、交换机等设备中,保证信号传输的可靠性。
    - 工业控制:适用于PLC系统,监测与控制生产线上的各种传感器和执行器。
    - 医疗设备:可以作为各类医疗设备的信号接口,确保数据传输的准确性和安全性。

    使用建议:
    - 在安装过程中,确保PCB厚度符合推荐值,避免因安装不当导致连接不稳定。
    - 定期检查连接点的磨损情况,必要时进行更换,以确保长期可靠性。

    兼容性和支持


    - 兼容标准:该产品符合DIN 41652和UL 94V-0标准,适合大多数工业和商业应用。
    - 供应商支持:如需技术支持,可拨打+1 800 522 6752获取帮助。此外,官网也提供了详细的文档和CAD模型供参考。

    常见问题与解决方案


    - Q: 接触电阻过高怎么办?
    - A: 检查接触面是否有氧化层,如果有,可以用无水酒精清洁并重新装配。
    - Q: 连接不稳固如何处理?
    - A: 确保PCB安装正确,使用正确的焊锡温度和时间。如有必要,可以重新焊接。

    总结和推荐


    综合评估:这款D型接插件以其全金属外壳、镀金接触面和双排设计提供了出色的性能和耐用性。它符合多种行业标准,适用于多种复杂的工作环境,是理想的信号传输解决方案。
    推荐意见:鉴于其卓越的性能和广泛应用领域,我们强烈推荐使用这款TE Connectivity的D型接插件。无论是对于新项目的开发还是现有系统的升级,它都是值得信赖的选择。

5-1393480-5参数

参数
触头镀层
外壳材料 Steel,Tin Plated
针脚数 9pin
类型 Female Sockets,Receptacle
颜色 灰色
端接 焊盘
额定电流 2.2A
排数 2
长*宽*高 31.19mm(长度)*21.3mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

5-1393480-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-1393480-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 5-1393480-5 5-1393480-5数据手册

5-1393480-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
35+ $ 3.4662 ¥ 29.4627
80+ $ 3.3063 ¥ 28.1036
200+ $ 3.213 ¥ 27.3105
350+ $ 3.1416 ¥ 26.7036
库存: 407
起订量: 35 增量: 1
交货地:
最小起订量为:35
合计: ¥ 1031.19
