2317656-1

产品分类: 按钮开关
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-2317656-1
供应商: 期货订购
标准整包数: 100

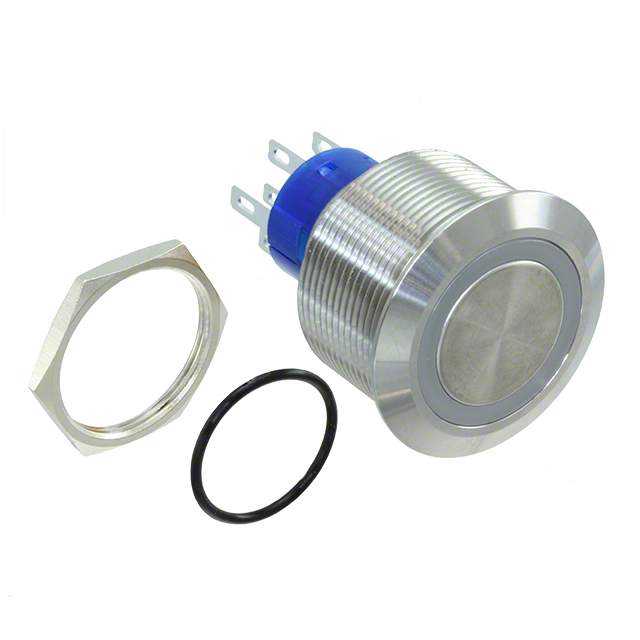

TE CONNECTIVITY 按钮开关 2317656-1

2317656-1概述

    ALCOSWITCH Anti-Vandal Switch Series 技术手册

    产品简介


    TE Connectivity 的 ALCOSWITCH Anti-Vandal 系列开关专为工业和建筑应用中的安全性和可靠性而设计。这一系列开关具备大按钮和可选 LED 指示灯,提供易于使用的界面。该系列开关有 16mm、19mm、22mm 和 25mm 四种面板尺寸,按钮符号包括 Spot(点)、Ring(环)和 Power Logo(电源标志)。开关密封至 IP67 防护等级,并提供单极和双极配置选项。主要应用于工业设备、电梯/自动扶梯、仪器仪表、通信设备和控制设备等领域。

    技术参数


    - 电气参数
    - RoHS 指令 2002/95/E 符合标准
    - REACH 合规,无铅
    - UL(E46765)认证适用于 AV19 和 AV22 系列
    - 机械参数
    - 操作温度:-20°C 至 +55°C
    - 材料
    - 触点:铜镀银或金
    - 按钮:不锈钢
    - 接线端子:镀银铜
    - 终端密封:硅胶
    - 外壳:PBT(聚对苯二甲酸丁二醇酯)
    - 垫圈:不锈钢
    - 典型性能特征
    - 极数:1 至 2 极
    - 开关功能:OFF-ON、OFF-(ON)
    - 触点额定值:16mm: 2A @ 36VDC; 19/22/25mm: 3A @ 250VAC
    - 金触点:0.4VA @ 20V 最大
    - 电气寿命(仅按钮):16mm: 200,000 次; 19/22/25mm: 50,000 次
    - 接触电阻:1A, 12VDC 初始值时最大 50mΩ
    - 绝缘电阻:500VDC 下最小 1,000 MΩ
    - 耐压强度:1 分钟内 2,000V
    - 按钮力:16mm: 4.5 ± 1.5N; 19/22/25mm 单极: 2.5 ± 1.0N; 双极: 3.5 ± 1.0N
    - 按钮行程:16mm: 2.0mm; 19/22/25mm: 3.2mm
    - 使用寿命:瞬动型 1,000,000 次操作; 自保持型 500,000 次操作

    产品特点和优势


    - 大按钮设计和可选 LED 指示灯,确保用户界面简洁易用
    - 支持多种按钮符号(Spot、Ring、Power Logo),提高灵活性
    - 使用螺母后安装方式,实现防破坏设计
    - 提供飞线连接选项,方便安装

    应用案例和使用建议


    - 应用案例
    - 工业设备:适用于恶劣环境下,要求高度可靠的操作面板
    - 电梯/自动扶梯:满足高频率操作的需求,同时防止恶意破坏
    - 仪器仪表:提供稳定可靠的开关控制,易于识别状态
    - 使用建议
    - 在高湿度环境中,确保安装位置防水
    - 高温环境下使用时,注意避免超过操作温度范围
    - 对于频繁操作的应用,建议选用具有更高电气寿命的型号

    兼容性和支持


    - 该系列产品与其他 TE Connectivity 产品具有良好的兼容性,方便集成到现有系统中
    - 请联系当地销售代表获取技术支持和售后服务

    常见问题与解决方案


    - 问题:开关安装后无法正常工作
    - 解决方案:检查接线是否正确;确保所有连接件已牢固固定
    - 问题:LED 指示灯不亮
    - 解决方案:确认 LED 模块是否已正确安装并供电;检查线路是否有短路

    总结和推荐


    总体而言,ALCOSWITCH Anti-Vandal 系列开关凭借其出色的防护能力、易用性及多样化的设计选项,在多个工业和建筑领域有着广泛的应用前景。特别是在需要高可靠性和抗破坏性的场合,该产品表现出色。强烈推荐使用此系列开关以提升系统的整体性能和安全性。

2317656-1参数

参数
执行器类型 -
电气寿命 -
最大直流触点电压 -
指示颜色 -
开关功能 -
电流额定值 -
机械寿命 -
面板开孔尺寸 -
开关配置 -
最大交流触点电压 -
通用封装 SPDT

2317656-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2317656-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 按钮开关 TE CONNECTIVITY 2317656-1 2317656-1数据手册

2317656-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 23.0875 ¥ 189.3175
1000+ $ 21.625 ¥ 177.325
2000+ $ 20.15 ¥ 165.23
5000+ $ 18.6875 ¥ 153.2375
库存: 10000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 18931.75
