首页  >  产品百科  >  34122

34122

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY

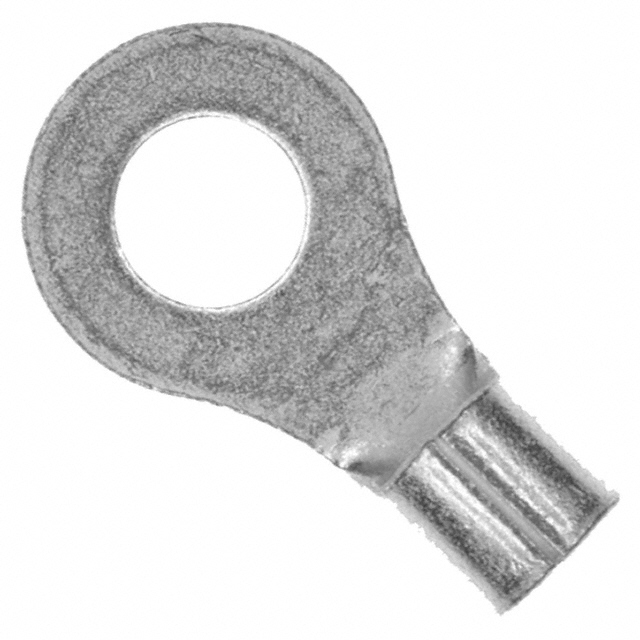

产品描述: TE Connectivity 圆形端子 裸端子, SOLISTRAND系列, M4螺栓, 4.17mm内环直径, 最大线规2.6mm²
供应商型号: 34122
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 34122

34122概述

    电子元器件产品技术手册:SOLISTRAND 终端和接头

    产品简介


    SOLISTRAND 终端和接头属于工业应用中的高可靠性连接解决方案,广泛应用于材料处理设备、电机、重型机械、电力分配箱、电源供应、仪器仪表控制等多个领域。本产品以其出色的性能和耐用性,在苛刻环境中依然能保持长期稳定的运作。终端和接头提供多种型号和尺寸选择,以适应不同线缆和导体的需求。

    技术参数


    | 参数项 | 描述 |

    | 电压等级 | 限于所使用的电线等级 |
    | 最大操作温度 | 170°C |
    | 操作环境 | 能够承受严酷环境 |
    | 材质 | 高导电率铜材料(符合ASTM B152标准) |
    | 表面处理 | 锡镀层(符合ASTM B545标准) |
    | 尺寸范围 | 26 AWG 到 600 MCM(0.1mm² 至 304mm²) |
    | 认证标志 | MIL-SPEC, UL 和 CSA 批准 |

    产品特点和优势


    SOLISTRAND 终端和接头具有以下几个显著特点和优势:
    - 高强度:采用焊接工艺和“W”压接,确保终端具备高拉伸强度并防止电线被夹伤。
    - 紧凑设计:较短的桶身长度使其非常适合在空间受限的应用环境中使用。
    - 易安装:带有入口的桶身设计使得插入电线更加容易,降低了安装时间。
    - 卓越的耐用性:满足或超过 MIL Spec SAE AS7928 要求,展现出色的耐腐蚀性和振动抗性。

    应用案例和使用建议


    SOLISTRAND 终端和接头适用于广泛的工业场合,比如需要高度可靠性的电机控制和电力传输系统。针对某些特定应用,例如高压环境下的连接需求,可以考虑选择更大尺寸的接头以保证连接的稳定性和可靠性。此外,在进行接线作业时,可以使用 TE Connectivity 的专用工具,以获得一致和可靠的接线效果。

    兼容性和支持


    SOLISTRAND 终端和接头与多种型号和尺寸的电线及配件兼容,具体适用范围可参考上表。产品配套的手动工具和电动工具也能够提供良好的支撑和保障。如果需要进一步的技术支持或安装指导,可以通过制造商的服务网络获取帮助。

    常见问题与解决方案


    1. 如何避免接头松动?
    确保使用正确的工具进行安装,并按照说明书中规定的步骤进行操作,以达到最佳紧固效果。
    2. 安装后接触不良怎么办?
    检查接头是否完全插入到桶体内,并确认是否有正确的压接深度和宽度。必要时请重新压接。
    3. 产品寿命短怎么办?
    请检查使用环境是否超出产品的最大操作温度限制,以及是否正确匹配电线尺寸。如有疑问,请联系制造商寻求专业意见。

    总结和推荐


    总体来看,SOLISTRAND 终端和接头凭借其坚固耐用的设计、易于安装的特点以及广泛的兼容性,在工业应用中展现出了卓越的性能和价值。对于那些需要在恶劣环境下保证电气连接可靠性的项目,此款产品是一个非常值得推荐的选择。无论是从产品质量还是技术支持的角度出发,SOLISTRAND 都是您值得信赖的伙伴。

34122参数

参数
长*宽*高 16.15mm*8.71mm*790μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

34122厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

34122数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 34122 34122数据手册

34122封装设计

查看详情并下载
Symbol
Footprint
3D Model
