WM-12S

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: Deutsch 汽车连接器楔形锁 楔形锁, DTM系列, 12路, 母座
供应商型号: 26M-WM-12S
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 WM-12S

WM-12S概述

    WM-12S 电子元器件技术手册

    1. 产品简介

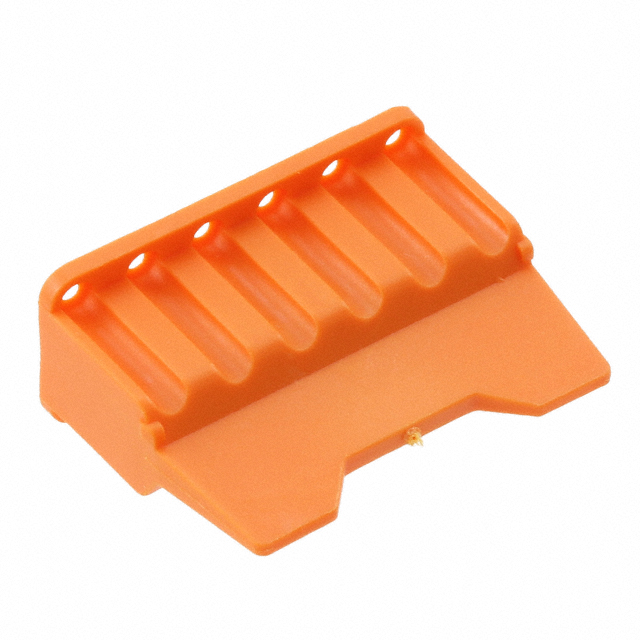

    WM-12S 是一款专为汽车连接器设计的辅助锁紧装置,属于 DEUTSCH DTM 系列。它主要用于增强连接器的锁紧效果和位置保障,适用于严苛的工业和汽车应用环境。WM-12S 采用了高性能的 PBT(聚对苯二甲酸丁二醇酯)材料,具有优异的耐热性和机械强度。

    2. 技术参数


    - 型号:WM-12S
    - 产品类型:辅助锁紧装置
    - 颜色:橙色
    - 材质:PBT
    - 位置数:12个
    - 工作温度范围:-55°C 至 125°C(-67°F 至 257°F)
    - 封装方式:盒装
    - 电气特性:非密封型
    - 可维修性:是

    3. 产品特点和优势


    - 高可靠性:采用 PBT 材料,具有出色的耐热性和机械强度,适合恶劣环境下的应用。
    - 稳固锁定:作为二次锁紧装置,提供额外的锁定效果,确保连接器在震动和高温环境下依然稳定。
    - 易于识别:橙色外壳,便于快速识别和安装。
    - 高兼容性:广泛适用于 DEUTSCH DTM 系列连接器。

    4. 应用案例和使用建议


    WM-12S 主要应用于汽车制造和工业设备中,例如车载导航系统、车身控制模块等。为了确保最佳效果,在安装时建议:
    - 检查连接器和锁紧装置是否清洁无污。
    - 在安装过程中保持均匀施力,避免局部受力过大导致损坏。
    - 定期检查连接器的紧固状态,确保长期稳定运行。

    5. 兼容性和支持


    WM-12S 适用于多种 DEUTSCH DTM 连接器,与这些连接器形成稳固的锁紧配合。厂商提供了详细的技术支持,包括电话支持和在线文档资源,以便用户在使用过程中获得帮助。

    6. 常见问题与解决方案


    - 问题:安装后连接器松动。
    - 解决方案:检查是否正确安装锁紧装置,确保锁紧力度均匀。
    - 问题:无法取出连接器。
    - 解决方案:使用专用工具缓慢拔出,不要用力过猛。

    7. 总结和推荐


    综上所述,WM-12S 辅助锁紧装置凭借其优良的材料选择和设计,非常适合汽车和工业领域的高要求应用。其稳固的锁定机制和易于识别的颜色使得安装和维护都变得简单高效。考虑到其卓越的性能和广泛的适用性,强烈推荐在相关领域使用此产品。如有任何疑问或需要技术支持,用户可通过提供的免费热线获得帮助。

WM-12S参数

参数
排数 -
针脚数 12
间距 -
长*宽*高 24.49mm(长度)*18.92mm(高度)
安装方式 边缘安装
零件状态 在售
包装方式 盒装

WM-12S厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

WM-12S数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY WM-12S WM-12S数据手册

WM-12S封装设计

查看详情并下载
Symbol
Footprint
3D Model
