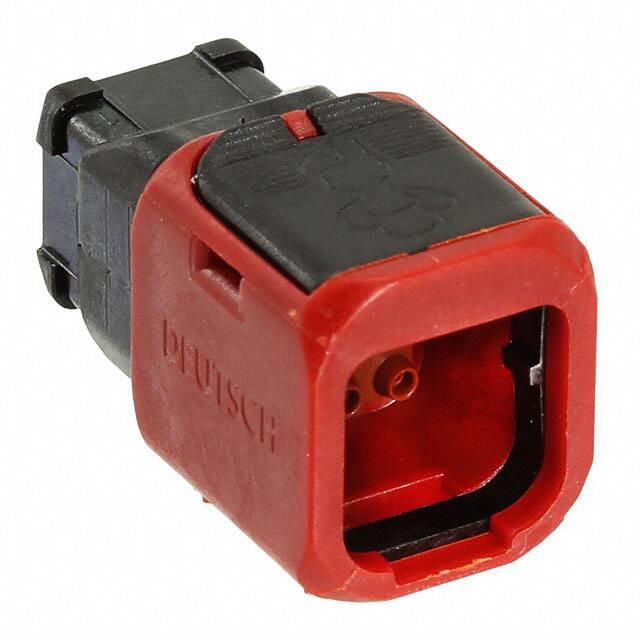

D369-P99-AP0

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: TE’s lightweight, compact 369 series rectangular connectors feature 9-way plug position standard, and are suited for a variety of applications.
供应商型号: N-D369-P99-AP0
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 D369-P99-AP0

D369-P99-AP0概述

    369 Series Connectors: 高可靠性、轻量级的小型化连接器

    产品简介


    369系列连接器由TE Connectivity(TE)公司设计,专为航空航天应用而开发,提供高可靠性、轻量化和紧凑设计,适用于严苛环境。这些连接器体积比同类产品小40%,重量轻80%,且成本更低。它们符合电气线路互连系统(EWIS)的最佳实践,是满足当今行业标准的理想选择。

    技术参数


    369系列连接器的技术参数包括:
    - 机械特性:
    - 工作温度范围:-55°C 至 +175°C
    - 防液等级:IP67
    - 振动:EN2591-403 方法B,等级E,8小时/轴
    - 冲击:EN2591-402 方法A,强度100
    - 耐久性:500次插拔循环
    - 电气特性:
    - 绝缘电阻:≥5000 MΩ 初始值
    - 操作电流:5 A
    - 介电耐压:1500 Vrms,漏电流 < 2 mA
    - 操作电压:400Vac 500Vdc
    - 材料:
    - 外壳和插入体:复合热塑性塑料
    - 接触点:铜合金镀金
    - 密封件和面板垫圈:氟硅橡胶

    产品特点和优势


    369系列连接器具备以下几个显著优势:
    - 高可靠性:采用BACC选项和EMI屏蔽选项,低烟毒性及阻燃性,出色的温度、振动和液体抗性。
    - 空间效率:矩形形状节省空间,轻质复合材料,无紧固件安装。
    - 方便易用:色码外壳键,防铲式接口,便于盲插;咔嗒声确认完全连接。
    - 安全性:完全密封,适用于高湿度环境,符合航空业的低烟、低毒性和阻燃要求。

    应用案例和使用建议


    369系列连接器广泛应用于航空、航天、工业、无人车辆、医疗和汽车等领域。例如:
    - 机舱照明:用于飞机内部照明系统的连接。
    - 氧气面罩系统:确保关键生命支持系统的安全连接。
    - 座舱操作:用于座椅操作系统的连接。
    使用建议:
    - 在高温环境下使用时,注意保持连接器温度在规定范围内。
    - 定期检查密封性能,以确保长期可靠性。
    - 使用推荐的接线管和保护套,提高连接器的防护能力。

    兼容性和支持


    369系列连接器与其他TE产品兼容,例如后端电线密封件和辅助部件。TE公司提供详细的安装指南和技术支持,确保客户能够高效使用和维护这些连接器。

    常见问题与解决方案


    - 问题1:连接器在低温环境下无法正常工作。
    - 解决方案:确认连接器的使用温度范围,选择合适的型号。

    - 问题2:连接器在高湿度环境中密封失效。
    - 解决方案:确保安装时密封件正确到位,使用推荐的氟硅橡胶密封件。

    总结和推荐


    369系列连接器以其高可靠性、轻量化和紧凑设计,在航空航天、工业和其他严苛环境应用中表现出色。这些特点使其在市场上具有强大的竞争力。我们强烈推荐这些连接器用于需要高性能和高可靠性的应用场合。

D369-P99-AP0参数

参数
颜色 红色,黑色
触头类型 Male or Female
紧固类型 -
排数 3
触头端接 压接
针脚数 9pin
类型 Friction Lock,Plug
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

D369-P99-AP0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

D369-P99-AP0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY D369-P99-AP0 D369-P99-AP0数据手册

D369-P99-AP0封装设计

查看详情并下载
Symbol
Footprint
3D Model
