JJJHLGG200NOPMRTR

产品分类: 限位开关
厂牌: TE CONNECTIVITY
产品描述: Off-Mom SPST-NO 0.5N 100000Cycles 100000Cycles 50mA(DC) 贴片安装,黏合安装
供应商型号: ET-2911560
供应商: 海外现货
标准整包数: 10

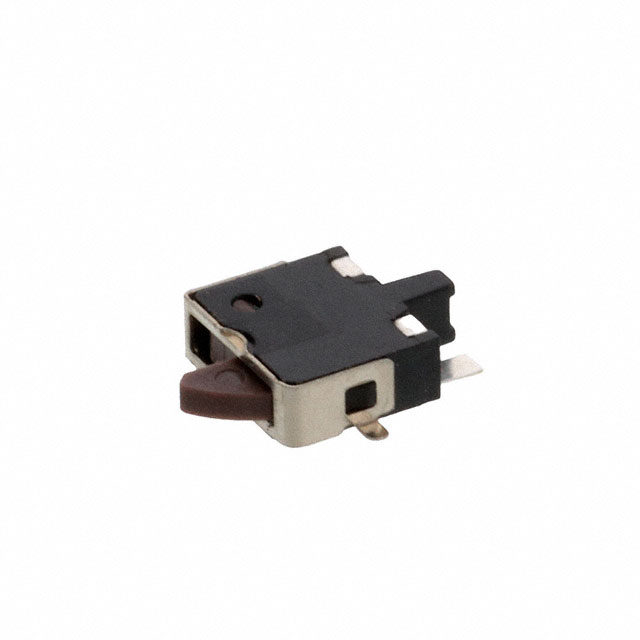

TE CONNECTIVITY 限位开关 JJJHLGG200NOPMRTR

JJJHLGG200NOPMRTR概述

    JJJ Series – Detector Switches: 技术手册概述

    产品简介


    JJJ系列探测开关由TE Connectivity设计制造,适用于广泛的工业应用,包括汽车、仪表、白色家电和电信等领域。该系列提供多种安装方式,如水平或垂直操作选项,以及Gull-winged(鸥翼式)、J-leaded(J型引脚)和Through-Hole(通孔)等多种封装形式。该系列产品体积小巧,响应迅速,且符合RoHS标准,不含卤素和铅。

    技术参数


    JJJ系列的主要技术参数如下:
    - 接触额定值: 50mA, 20VDC
    - 接触电阻: ≤1Ω
    - 绝缘电阻: ≥100MΩ (100VDC)
    - 介电强度: 100VAC/1分钟
    - 操作力: ≤50gf
    - 行程: 2.15mm
    - 操作寿命: 100,000次循环
    - 工作温度范围: -10℃ 至 60℃
    - 储存温度范围: -20℃ 至 70℃

    产品特点和优势


    JJJ系列探测开关具有以下几个显著特点和优势:
    - 方向选择性: 可以左右方向操作
    - 低轮廓设计
    - 接地和非接地选项
    - 紧凑尺寸: 非常适合空间有限的应用场合
    - 环保特性: RoHS合规,无卤素和铅
    - 快速检测感测: 确保信号传输的准确性

    应用案例和使用建议


    JJJ系列探测开关广泛应用于汽车仪表板、家用电器和通信设备中。例如,在汽车仪表板中,该系列开关可以用于检测车辆状态,如车门是否关闭。在白色家电中,它们可以用来检测冰箱门的开闭状态。
    使用建议:
    - 在高湿度环境中使用时,应确保正确的密封处理。
    - 在焊接过程中,严格遵守推荐的焊接温度和时间,以防止过热损坏。

    兼容性和支持


    该系列产品兼容多种电路板设计,包括SMT(表面贴装技术)和PTH(通孔技术)。TE Connectivity提供全面的技术支持和售后服务,确保客户能够顺利集成和使用这些组件。

    常见问题与解决方案


    问题1: 开关接触电阻过高
    解决办法: 检查焊接质量并确保接点干净。必要时重新焊接。
    问题2: 开关不响应
    解决办法: 检查电路连接是否正确,并确认电源电压是否符合要求。
    问题3: 接触不稳定
    解决办法: 检查接触区域是否有污垢或腐蚀。清洁接触点并重新测试。

    总结和推荐


    JJJ系列探测开关凭借其卓越的机械和电气特性,非常适合需要高可靠性和紧凑尺寸的应用场合。该系列产品在众多行业应用中表现出色,尤其是在汽车、白色家电和通信设备领域。总体而言,这款探测开关值得推荐,特别是对于那些对环保标准和长期稳定性有严格要求的客户。如果您需要更多详细信息,可以通过访问TE Connectivity的官方网站获得帮助。

JJJHLGG200NOPMRTR参数

参数
执行器角度 -
电流额定值 50mA(DC)
电气寿命 100000Cycles
机械寿命 100000Cycles
最小行程 -
操作力 0.5N
开关功能 Off-Mom
开关配置 SPST-NO
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

JJJHLGG200NOPMRTR厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JJJHLGG200NOPMRTR数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 限位开关 TE CONNECTIVITY JJJHLGG200NOPMRTR JJJHLGG200NOPMRTR数据手册

JJJHLGG200NOPMRTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.7538 ¥ 6.37
100+ $ 0.6821 ¥ 5.7633
250+ $ 0.6548 ¥ 5.5328
500+ $ 0.6121 ¥ 5.1718
1000+ $ 0.5754 ¥ 4.862
库存: 2038
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 63.7
直接购买
加入购物车
