8-1393480-5

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY

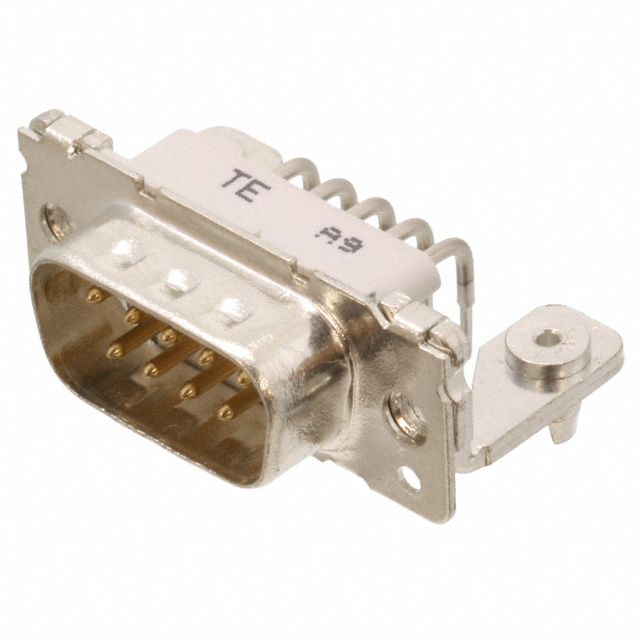

产品描述: 泰科电子 D-Sub连接器, Amplimite HD-20系列, 公插, DB9针, 通孔安装, 直角主体
供应商型号: BN-8-1393480-5
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY D-Sub 连接器 8-1393480-5

8-1393480-5概述


    产品简介


    本篇技术手册介绍了型号为8-1393480-5的D-Sub插件组件(Amplimite系列),这是一种适用于电路板到电缆连接的应用的插件组件。该产品属于D-Sub连接器,设计用于通过焊接方式安装在印刷电路板上。它具有全金属外壳和多种电镀材料,支持在各种工业标准下的稳定操作,广泛应用于通信设备、工业自动化控制等领域。

    技术参数


    - 产品编号: 8-1393480-5
    - 壳体材料: 钢制,镀锡
    - 针数: 9针,2行
    - 中心线间距: 2.74mm
    - 电流承载能力: 最大2.2A
    - 连接方式: 焊接式
    - 耐久度: 250个循环
    - 操作温度范围: -55°C至125°C
    - 包装数量: 每包32个
    - 包装方式: 托盘式包装

    产品特点和优势


    - 全金属壳体: 增强了产品的机械强度和电磁屏蔽效果。
    - 镀金触点: 提高了接触可靠性及长期使用寿命。
    - 双排针设计: 提升了信号传输的稳定性。
    - 焊接式尾部连接: 确保了可靠的电气连接,适合自动化装配线上的使用。
    - 兼容多种工业标准: 包括DIN 41652、UL 94V-0等,保证了广泛的应用适应性。

    应用案例和使用建议


    本产品常用于计算机、通信设备和工业控制系统中。例如,在自动化生产线上,此插件组件可用于实现多个传感器与控制系统的高效连接。使用建议包括:
    - 在高温环境下使用时,应注意选择合适的散热措施以避免损坏。
    - 进行焊接操作时,确保焊接温度不超过265°C以保护连接器内部结构。

    兼容性和支持


    - 兼容部件: 包括其他型号的Amplimite系列插件组件。
    - 客户支持: 提供技术支持电话+1 800 522 6752,方便用户获取帮助和解答疑问。

    常见问题与解决方案


    1. 问题: 如何确保连接器焊接过程中的可靠性?
    - 解决方法: 采用适当的预热工艺并严格控制焊接温度不超过265°C,可以有效提升焊接的可靠性。

    2. 问题: 接触不良如何处理?
    - 解决方法: 检查焊点是否有氧化现象,如发现氧化层应及时清除,确保良好的接触面。

    总结和推荐


    综上所述,8-1393480-5型号的D-Sub插件组件凭借其坚固耐用的设计和广泛适用的特性,在多种应用场景下表现出色。对于需要可靠电气连接的工业级应用,推荐选用此款产品。它不仅能够满足基本的电气要求,还能提供优秀的机械性能和兼容性,是众多工程师的理想选择。

8-1393480-5参数

参数
类型 Male Pins,Plug
颜色 黑色
端接 焊盘
额定电流 2.2A
排数 2
触头镀层
外壳材料 Steel,Tin Plated
针脚数 9pin
长*宽*高 31.19mm*6.12mm*12.93mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

8-1393480-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-1393480-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 8-1393480-5 8-1393480-5数据手册

8-1393480-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
