404802692035

厂牌: TE CONNECTIVITY
产品描述: 1KΩ ±10% 2W 通孔安装,面板安装 43mm(高度)
供应商型号: 1712-404802692035-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 电位器及其他可变电阻器 404802692035

404802692035概述

    电子元器件产品技术手册

    产品简介

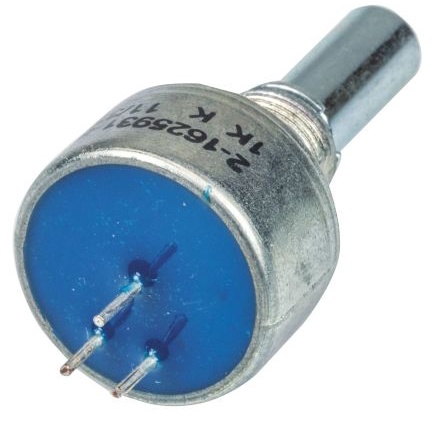

    MC1型单回转电位器是一种广泛应用的专业级电子元器件,由TE Connectivity生产。该电位器采用Cermet(碳膜)技术,提供稳定可靠的电阻调节功能。适用于大多数专业领域,包括军事应用。此外,它具备良好的电气和热稳定性、低噪声及长寿命,使得这些产品在很多严苛的应用环境中都能表现出色。

    技术参数


    | 参数 | MC1 | MCU |
    |
    | 标准电阻范围 | 100 Ω 至 2.2 MΩ | 10 Ω 至 1 MΩ |
    | 法则 | 线性 | 线性 |
    | 选择公差 | ± 10% | ± 10% |
    | 额定功耗(70°C) | 2 W | 2 W |
    | 极限元件电压 | 315 Vdc | 315 Vdc |
    | 隔离电压 | 450 Vdc | 450 Vdc |
    | 电气旋转角度 | 210° | 210° |
    | 引脚电阻 | < 3 Ω | < 3 Ω |
    | 噪声(最大ENR) | 3% 或 3 Ω | 3% 或 3 Ω |
    | 绝缘电阻 | > 5 GΩ | > 1 GΩ |
    | 电压耐受测试 | 630 Vac峰值 | 630 Vac峰值 |
    | 起动扭矩 | < 85 mNm | < 40 mNm |
    | 机械旋转角度 | 270° | 270° |
    | 终点扭矩 | 800 mNm | 800 mNm |

    产品特点和优势


    - Cermet元件:提供出色的电气和热稳定性,具有优异的可靠性和耐用性。
    - 高可靠性:在极端环境下表现出色,适用于各种专业应用。
    - 功率等级:2W的额定功率使其适用于多种负载。
    - 坚固构造:设计坚固,能够在严苛环境中保持性能。
    - 密封性:达到军用标准的密封性能。
    - 面板密封:增强防水防尘能力。
    - 坚固接线端子:提高机械稳定性,确保长期可靠连接。

    应用案例和使用建议


    MC1型电位器在多个应用领域表现突出,如工业控制、航空航天和军事系统。例如,在《龙卷风项目》中,该电位器作为标准的单回转通用控制面板,被广泛应用于英国和欧洲的军事应用中。
    使用时建议考虑以下几点:
    - 确保正确的安装方向以避免起动扭矩过高。
    - 注意电位器的工作环境,特别是在高温和振动条件下。
    - 定期进行检查和维护,以确保其长期可靠运行。

    兼容性和支持


    MC1系列电位器可以与其他标准接口的设备兼容。TE Connectivity提供详细的技术文档和客户支持服务,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问:电位器在高温环境下是否会出现漂移?
    - 答:经过1000小时后的电阻变化不超过3%,因此在标准工作温度范围内可以保持稳定。

    2. 问:如何避免电位器产生噪音?
    - 答:建议使用合适的安装和维护措施,减少机械干扰,并选择合适的公差值。

    3. 问:电位器如何防止过载?
    - 答:额定功耗为2W,确保不要超过该限制,以免损坏电位器。

    总结和推荐


    总体来说,MC1型电位器是一款非常优秀的电子元器件,拥有广泛的适用性和可靠的性能。它不仅具备出色的电气和热稳定性,而且能够满足多种专业应用需求。因此,我们强烈推荐这种电位器用于各种需要高性能、高可靠性的应用场合。

404802692035参数

参数
电阻值 1KΩ
精度 ±10%
额定功率 2W
温度系数 -
额定电压 -
锥度 -
长*宽*高 43mm(高度)
安装方式 通孔安装,面板安装

404802692035厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

404802692035数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 电位器及其他可变电阻器 TE CONNECTIVITY 404802692035 404802692035数据手册

404802692035封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.6032 ¥ 222.6355
10+ $ 22.3236 ¥ 186.8206
50+ $ 19.7209 ¥ 165.0392
100+ $ 18.6909 ¥ 156.4193
250+ $ 17.4081 ¥ 145.6844
500+ $ 16.495 ¥ 138.0429
库存: 99
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 222.63
