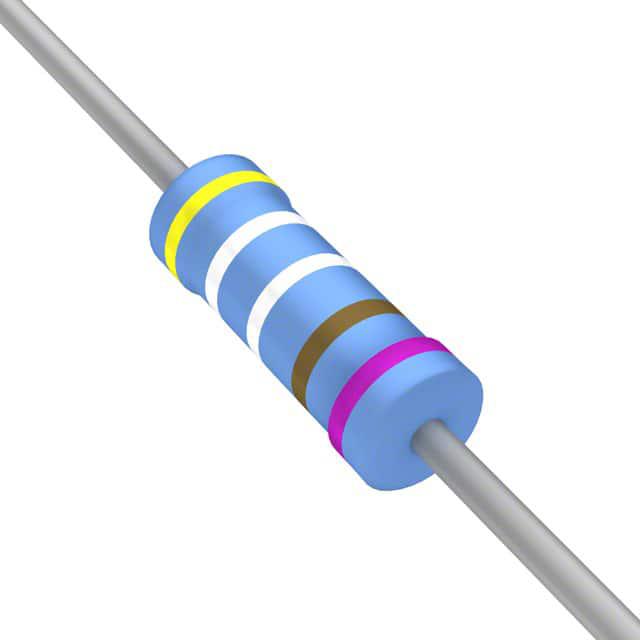

YR1B4K99CC

产品分类: 通孔电阻
厂牌: TE CONNECTIVITY
产品描述: 4.99KΩ ±0.1% 250mW ±15ppm/℃ 插件 通孔安装 6.3mm(长度)
供应商型号: 1083329
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 通孔电阻 YR1B4K99CC

YR1B4K99CC概述

    Precision Metal Film Fixed Resistors Type R Series

    1. 产品简介


    产品类型: 精密金属膜固定电阻器
    主要功能: 精度高,温度系数低,适用于需要长期稳定性的应用场合。
    应用领域: 广泛应用于通信、医疗设备、汽车电子、仪器仪表等领域。

    2. 技术参数


    - 额定功率:
    - YR8: 0.125W
    - ER8: 0.25W
    - CR8: 0.5W
    - 电阻范围:
    - 最小值(欧姆):
    - YR8: 51.1Ω
    - ER8: 10Ω
    - CR8: 10Ω
    - 最大值(欧姆):
    - YR8: 511kΩ
    - ER8: 1MΩ
    - CR8: 1MΩ
    - 容差:
    - YR8: 0.1%
    - ER8: 0.25%
    - CR8: 0.5%
    - 温度系数(ppm/°C):
    - YR8: ±15
    - ER8: ±25
    - CR8: ±50
    - 选择系列: E96
    - 最大额定电压(V):
    - YR8: 200
    - ER8: 250
    - CR8: 350
    - 最大过载电压(V):
    - YR8: 400
    - ER8: 500
    - CR8: 700
    - 工作温度范围(°C): -65到+155
    - 介电强度(V): 500
    - 绝缘电阻最小值(兆欧): 10,000
    - 电压系数最大值(ppm/V): 5

    3. 产品特点和优势


    - 高精度: 容差达到0.1%,适用于要求精确测量的应用。
    - 稳定性强: 在负载和严苛环境条件下表现出色,长期稳定性好。
    - 低噪声: 具有非常低的噪声电流和电压系数。
    - 适用广泛: 特别适合通信、医疗设备、汽车电子和仪器仪表等应用。

    4. 应用案例和使用建议


    - 应用案例:
    - 通信设备: 需要高精度、高稳定性的电路中。
    - 医疗设备: 精确测量生理参数的设备中。
    - 使用建议:
    - 由于具有低噪声和高精度特性,在需要高精度测量的应用中应优先考虑使用。
    - 对于高温环境下使用,应考虑到热膨胀对电阻值的影响,并适当调整设计。

    5. 兼容性和支持


    - 兼容性: 这些电阻器适用于自动插装设备和切割弯折机,适合自动化生产线。
    - 支持: 厂商提供了详细的测试报告和质量控制标准(IEC 400 000 和 IEC 400 100),确保产品质量可靠。

    6. 常见问题与解决方案


    - 问题: 温度过高导致精度下降。
    解决方案: 确保在规定的温度范围内使用,必要时添加散热措施。
    - 问题: 过载损坏。
    解决方案: 在设计电路时,确保不超过额定电压和电流,使用适当的保护措施。
    - 问题: 噪声干扰。
    解决方案: 使用屏蔽电缆并合理布置电路板以减少外部干扰。

    7. 总结和推荐


    综合评估:
    - 优点: 高精度、高稳定性、低噪声,适用于多种高要求的应用场合。
    - 缺点: 较高的成本可能不适合所有预算有限的项目。
    推荐:
    对于要求高精度和高稳定性的应用,强烈推荐使用 Type R Series 系列精密金属膜固定电阻器。

YR1B4K99CC参数

参数
电阻值 4.99KΩ
精度 ±0.1%
额定功率 250mW
温度系数 ±15ppm/℃
长*宽*高 6.3mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

YR1B4K99CC厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

YR1B4K99CC数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 通孔电阻 TE CONNECTIVITY YR1B4K99CC YR1B4K99CC数据手册

YR1B4K99CC封装设计

查看详情并下载
Symbol
Footprint
3D Model
