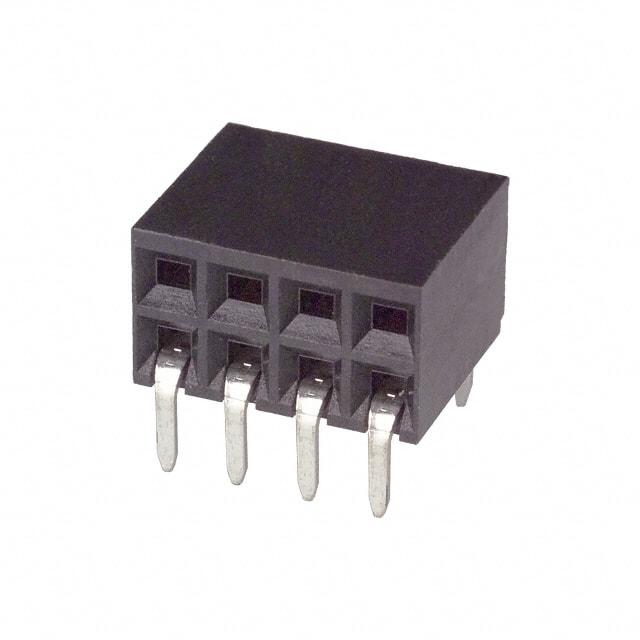

6-5535512-3

厂牌: TE CONNECTIVITY
产品描述: Push-Pull,Receptacle 2.54mm 2 8pin 2A 760nm 金 黑色 通孔安装 10.16mm(长度)*8.13mm(高度)
供应商型号: JY-6-5535512-3
供应商: 云汉优选
标准整包数: 1

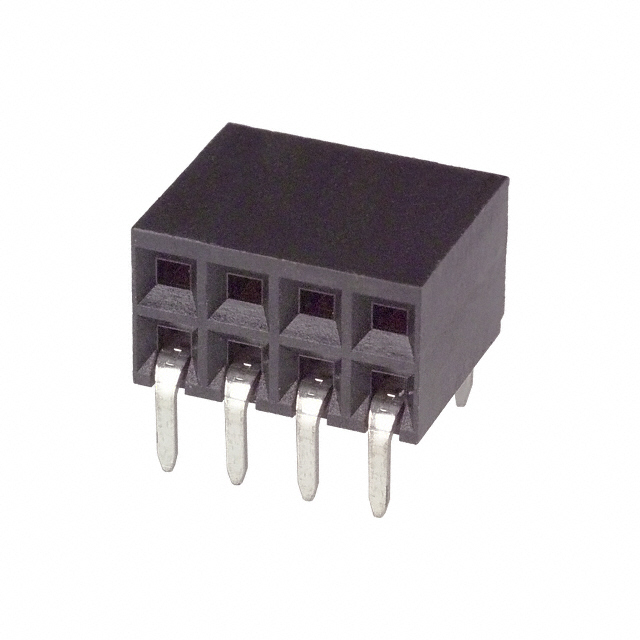

TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 6-5535512-3

6-5535512-3概述


    产品简介


    6-5535512-3 Modu Connector System
    6-5535512-3是一款垂直/直角安装的板对板连接器,适用于印刷电路板(PCB)的焊接连接。这款连接器由TE Connectivity生产,属于Modu连接系统的一部分。它具有8个位置,中心线间距为2.54毫米(0.1英寸),镀金端子。其广泛应用于各种工业设备和自动化系统中,特别是在需要高可靠性和稳定性的场合。

    技术参数


    - 数量及排列:双排,共8个位置
    - 连接方式:板对板连接
    - 安装方向:水平/直角
    - 绝缘电阻:5000兆欧
    - 额定电压:交流333伏
    - 接触保护类型:封闭式外壳
    - 接触材质:黄铜基材,镀金接触面
    - 接触面积:镀金厚度0.762微米(30微英寸)
    - 电流容量:最大2安培
    - 焊锡方法:通孔焊接
    - 尺寸:
    - 连接器高度:6.05毫米(0.238英寸)
    - 排距:2.54毫米(0.1英寸)
    - 堆叠高度:8.13毫米(0.32英寸)
    - PCB厚度建议范围:1.4–2.4毫米(0.055–0.094英寸)
    - 操作温度范围:-55°C至125°C(-67°F至257°F)

    产品特点和优势


    1. 双排设计:可实现更紧凑的布局和更高的引脚密度,适用于空间受限的应用。
    2. 高可靠性:镀金接触面提供更好的导电性能和耐久性。
    3. 高温适应性:能在-55°C至125°C的宽温范围内工作,确保在极端环境下的稳定运行。
    4. 标准合规:通过CSA和UL认证,符合欧盟RoHS、ELV和REACH标准,保障环保要求。

    应用案例和使用建议


    应用案例:
    这款连接器广泛用于汽车、工业控制、电信设备等领域。例如,在一个自动化控制系统中,它可用于多个模块之间的信号传输,确保系统各部分的稳定通信。
    使用建议:
    - 在安装时确保连接器正确插入并锁定,避免接触不良。
    - 定期检查连接器的清洁度和磨损情况,保持良好的电气连接。
    - 对于高电流应用,建议增加散热措施以延长使用寿命。

    兼容性和支持


    - 兼容性:该产品与Modu连接系统的其他组件完全兼容,易于集成到现有系统中。
    - 技术支持:TE Connectivity提供全面的技术支持,客户可以通过拨打+1 800 522 6752获取帮助。

    常见问题与解决方案


    1. 问题:连接器接触不良。
    - 解决方案:确保插针完全插入并固定到位,定期清洁连接器以去除污垢和氧化层。

    2. 问题:温度过高导致损坏。
    - 解决方案:在高负载或高温环境中使用散热器或散热片,避免长时间满载运行。

    总结和推荐


    总结:
    6-5535512-3 Modu Connector System是一款高性能、高可靠性的板对板连接器。其优秀的电气特性和广泛的适用性使其成为多种工业应用的理想选择。
    推荐:
    鉴于其出色的技术规格和广泛应用范围,强烈推荐在需要高可靠性和稳定性连接的应用中使用此产品。无论是自动化控制系统还是汽车电子设备,这款连接器都能提供卓越的表现。

6-5535512-3参数

参数
防护等级 -
额定电流 2A
间距-配接 2.54mm
针脚数 8pin
类型 Push-Pull,Receptacle
排数 2
触头镀层厚度 - 配接 760nm
颜色 黑色
触头镀层 - 配接
长*宽*高 10.16mm(长度)*8.13mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

6-5535512-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6-5535512-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 插座/母插口 TE CONNECTIVITY 6-5535512-3 6-5535512-3数据手册

6-5535512-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
