60789-8

产品分类: 端子 - 专用端子
厂牌: TE CONNECTIVITY
产品描述: 058 DIA RECEPTACLE LP 20-24 AWG
供应商型号: JY-60789-8
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 专用端子 60789-8

60789-8概述


    产品简介

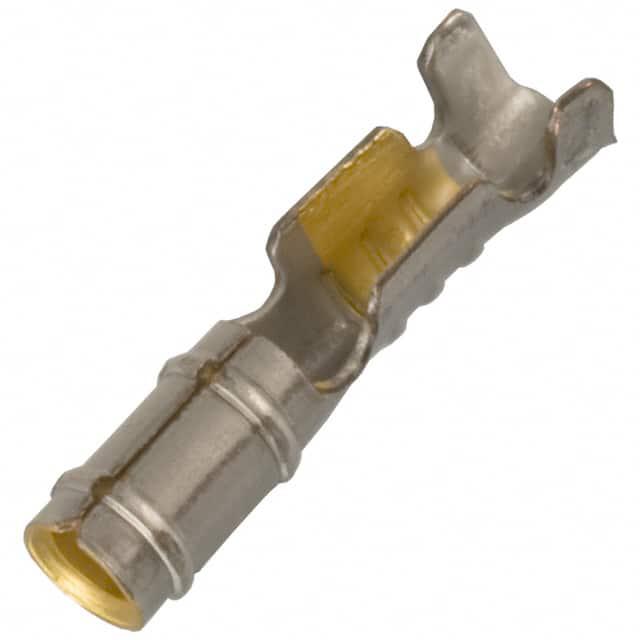

    60789-8是一款适用于印刷电路板(PCB)的接线柱,主要功能是作为插座连接电线。该产品广泛应用于消费电子、工业控制、通讯设备和汽车电子等领域,是一种基础但至关重要的电子元器件。

    技术参数


    - 绝缘直径范围:1.14 - 1.78 mm(0.045 - 0.07 in)
    - 最大绝缘直径:1.78 mm(0.07 in)
    - 配对插针直径:1.47 mm(0.058 in)
    - PCB孔径:3.68 mm(0.145 in)
    - 端子厚度:0.25 mm(0.01 in)
    - 工作温度范围:-55 °C至105 °C(-67 °F至221 °F)
    - 电线尺寸:0.2 - 0.6 mm²
    - 接触镀层材料厚度:镍(接触部分),金(端子)
    - 电镀材料:镍(接触下镀层),金(端子)

    产品特点和优势


    60789-8接线柱具有以下特点和优势:
    - 高可靠性:镀金端子确保长期可靠的电气连接。
    - 宽温范围:-55 °C至105 °C的工作温度范围使其适应各种恶劣环境。
    - 兼容性广:可适用于不同直径的绝缘电线。
    - 易于安装:通过通孔焊接方式固定在PCB上,简化安装过程。

    应用案例和使用建议


    应用案例
    此接线柱常用于小型印刷电路板上的电源管理模块,能够有效连接各种控制线路,如传感器信号传输线。
    使用建议
    1. 正确选择电线尺寸:根据实际需求选择合适的电线尺寸,以确保良好的电气连接。
    2. 焊接工艺:建议使用适当的助焊剂,并确保焊接过程中的温度控制,以避免损坏端子。
    3. 装配环境:装配时需保持操作环境清洁,避免异物进入端子内部。

    兼容性和支持


    60789-8接线柱与其他标准的PCB终端设备兼容,可以轻松集成到现有的电路设计中。TE公司提供技术支持热线(+1 800 522 6752),用户可以在使用过程中遇到任何问题时获得帮助。

    常见问题与解决方案


    1. 问题:端子不易插入PCB孔?
    解决方案:确保端子和PCB孔位准确无误,并使用适量的助焊剂。
    2. 问题:焊接后出现冷焊现象?
    解决方案:检查焊接过程中的温度设置,确保焊接温度达到要求。
    3. 问题:长时间使用后出现接触不良?
    解决方案:定期检查和清洁端子及连接部位,保持良好的电气接触。

    总结和推荐


    综上所述,60789-8是一款高性能、可靠且易于集成的PCB接线柱。它具备广泛的适用性,尤其是在高可靠性要求的应用场合中表现出色。对于需要进行精密电路设计的工程师来说,这款接线柱是一个值得信赖的选择。我们强烈推荐在各种电路设计中采用这一产品。

60789-8参数

参数
长*宽*高 9.65mm(长度)*2.92mm(高度)
安装方式 支架安装
零件状态 在售
包装方式 散装

60789-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

60789-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 专用端子 TE CONNECTIVITY 60789-8 60789-8数据手册

60789-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
