63585-1

产品分类: 端子 - 磁线端子
厂牌: TE CONNECTIVITY
产品描述: Tab Terminal 23-27AWG Brass Tab 16.76mm Tin T/R
供应商型号: 63585-1
供应商: 云汉优选
标准整包数: 12000
TE CONNECTIVITY 端子 - 磁线端子 63585-1

63585-1概述

    MAG-MATE 磁线端子产品技术手册

    1. 产品简介

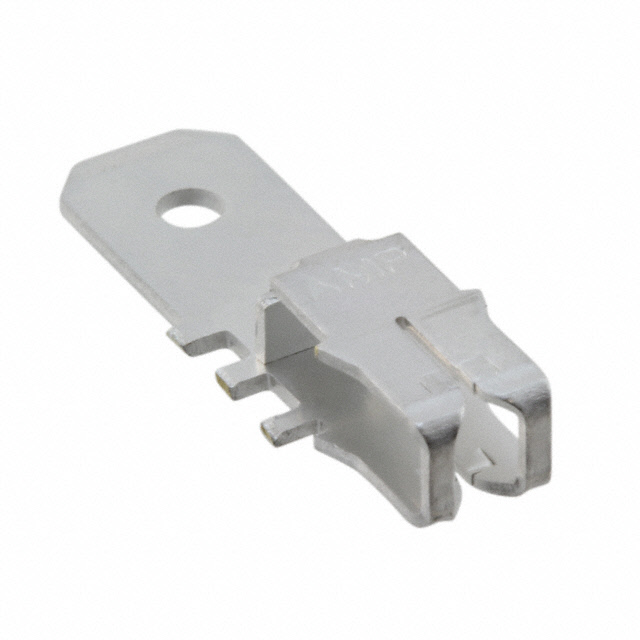

    MAG-MATE 63585-1 是一种专为磁线设计的终端组件,主要用于固定和连接磁线。它是一种高效的连接解决方案,适用于各种电子应用场合。
    - 产品类型:磁线端子(Magnet Wire Terminals)
    - 主要功能:用于磁线(Magnet Wire)的终端固定和连接。
    - 应用领域:广泛应用于电力传输、电子设备连接等领域。

    2. 技术参数


    以下是MAG-MATE 63585-1 的技术参数和性能指标:
    - 磁线尺寸:27 - 23 AWG
    - 兼容插槽大小:Size 2
    - 接触点宽度:4.75 mm(0.187 in)
    - 接触点厚度:0.51 mm(0.02 in)
    - 接触材料:镀锡铜
    - 连接方法:绝缘位移连接(IDC)
    - 端子方向:直向
    - 焊接工艺:不可焊接
    - 操作温度范围:-65°C 至 150°C(-85°F 至 302°F)
    物理尺寸:
    - 终端高度:7.63 mm(0.3 in)
    - 磁线直径:0.36 - 0.57 mm
    - 库存厚度(磁线侧):0.41 mm(0.016 in)
    - 产品长度:16.76 mm(0.66 in)

    3. 产品特点和优势


    MAG-MATE 63585-1 拥有多项显著优势:
    - 高可靠性:采用镀锡铜材料,确保长期使用中的稳定性和耐腐蚀性。
    - 宽温范围:能够在极端环境下保持良好性能,适用温度范围从-65°C 到 150°C。
    - 高效连接:通过绝缘位移连接(IDC),实现快速简便的连接。
    - 兼容多种磁线:适用于27 - 23 AWG的磁线,能够满足不同应用需求。
    - 环保材料:符合欧盟RoHS、ELV 和REACH标准,适合绿色制造。

    4. 应用案例和使用建议


    应用场景:
    - 电机控制:用于小型电机的接线端子。
    - 电路板连接:作为电路板上的关键连接点。
    - 传感器连接:提供传感器和主电路之间的稳定连接。
    使用建议:
    - 正确的连接方式:使用工具压接端子时要均匀用力,避免损伤磁线。
    - 温度管理:注意产品的工作温度范围,避免在极端温度下使用。
    - 维护清洁:定期检查端子是否有灰尘或氧化物,确保良好的导电性能。

    5. 兼容性和支持


    兼容性:
    - 磁线材料:适用于铝和铜磁线。
    - 安装位置:适配Size 2的插槽。
    支持和维护:
    - 技术支持电话:+1 800 522 6752
    - 文档和资源:可访问产品页面获取更多合规性和使用信息。

    6. 常见问题与解决方案


    常见问题:
    1. 端子接触不良:
    - 解决方案:确保端子正确安装,使用工具进行均匀压接。
    2. 高温环境中磁线损坏:
    - 解决方案:选择更高温度范围的产品型号,或使用隔热材料保护。
    3. 端子变色或氧化:
    - 解决方案:定期清洁端子,确保其表面干净无尘。

    7. 总结和推荐


    总结:
    - 主要优点:高可靠性、宽温度范围、兼容性强。
    - 使用建议:适合复杂多样的应用场景,特别适用于要求高的工业和商业环境。
    推荐:我们强烈推荐使用MAG-MATE 63585-1 磁线端子,因其卓越的性能和广泛的应用领域,能够有效提升设备的可靠性和稳定性。

63585-1参数

参数
长*宽*高 2mm(长度)*2mm(高度)
安装方式 导线安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

63585-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

63585-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 磁线端子 TE CONNECTIVITY 63585-1 63585-1数据手册

63585-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12000+ ¥ 0.494
24000+ ¥ 0.4836
48000+ ¥ 0.469
库存: 36000
起订量: 12000 增量: 36000
交货地:
最小起订量为:12000
合计: ¥ 5928
