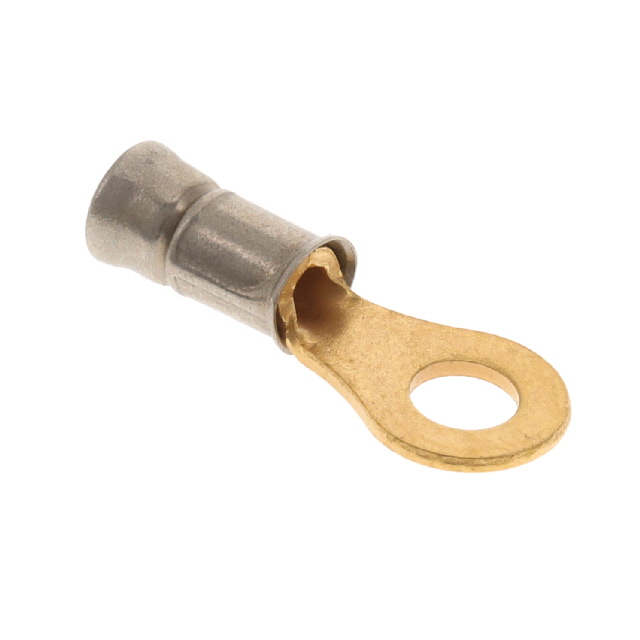

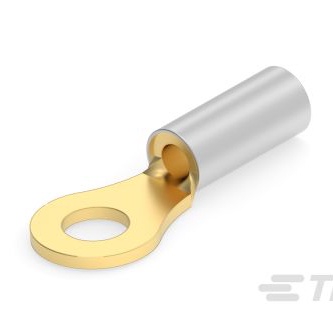

323199-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 16-22AWG Copper 19.02mm Gold Over Nickel Loose
供应商型号: N-323199-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 323199-1

323199-1概述


    产品简介


    本产品是一款封闭环舌型端子(Closed Ring Tongue Terminal),适用于22至16 AWG(美国线规)的电线,可适配#6或M3.5螺钉尺寸,螺钉直径为3.68毫米(0.145英寸)。这款端子采用直角封闭式结构,带有金刚石握持力,特别适合在高温度环境下使用,且符合多项环保标准。本产品主要应用于电力传输、工业自动化设备、汽车电子系统等领域。

    技术参数


    - 产品类型:封闭环舌型端子
    - 螺钉尺寸:#6 / M3.5
    - 电线尺寸:22 – 16 AWG(509 – 3260 CMA)
    - 螺钉直径:3.68 毫米(0.145 英寸)
    - 舌片厚度:0.79 毫米(0.031 英寸)
    - 产品长度:19.02 毫米(0.749 英寸)
    - 绝缘兼容直径范围:2.67 – 3.56 毫米(0.105 – 0.14 英寸)
    - 重量:0.852 克
    - 温度范围:-40°C 至 105°C
    - 接触材料:金镀层
    - 绝缘选项:非绝缘
    - 操作温度范围:-40°C 至 105°C
    - 包装数量:1000 个
    - 包装方式:散装

    产品特点和优势


    - 金刚石握持力:提高与电线连接的稳定性,减少因振动导致的松动风险。
    - 直角设计:便于在狭小空间内安装,节省空间。
    - 金镀层:增强耐腐蚀性,提高长期可靠性。
    - 非绝缘设计:成本较低,且适用于需要快速安装的场合。
    - 高温度适应性:可在宽泛的工作温度范围内稳定工作。

    应用案例和使用建议


    应用案例
    1. 工业自动化设备:在高振动环境中,封闭环舌型端子能够确保稳定的连接,减少故障率。
    2. 汽车电子系统:由于需要承受高温和频繁振动,这款端子能在恶劣条件下保持良好的电气连接性能。
    3. 电力传输系统:用于连接电缆和接线端子,适用于各种户外及工业场景。
    使用建议
    1. 在安装前检查电线绝缘层是否与端子的绝缘兼容直径范围匹配。
    2. 确保连接时没有灰尘和污染物,以避免影响电气性能。
    3. 对于需要频繁插拔的场合,建议定期检查端子连接的稳固性。

    兼容性和支持


    该产品可与多种螺钉尺寸和电线尺寸兼容,适用性强。TE公司提供全面的技术支持和售后服务,如有任何疑问,可以拨打技术支持电话:+1 800 522 6752。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 端子与电线连接不稳定 | 检查电线绝缘层是否与端子兼容,重新安装。 |
    | 产品使用一段时间后出现接触不良 | 清理端子表面的污染物,确保连接部位干净无尘。 |
    | 端子在高温环境下工作不正常 | 确认所选端子的工作温度范围,选择合适的型号。 |

    总结和推荐


    总体而言,这款封闭环舌型端子凭借其卓越的性能和广泛的应用领域,在电力传输、工业自动化设备、汽车电子系统等领域具有显著的优势。结合其良好的成本效益和坚固耐用的设计,强烈推荐使用。如果您需要更多技术支持或详细的安装指南,可以通过提供的技术支持电话获取帮助。

323199-1参数

参数
长*宽*高 19.02mm*7.14mm*790μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

323199-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

323199-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 323199-1 323199-1数据手册

323199-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
