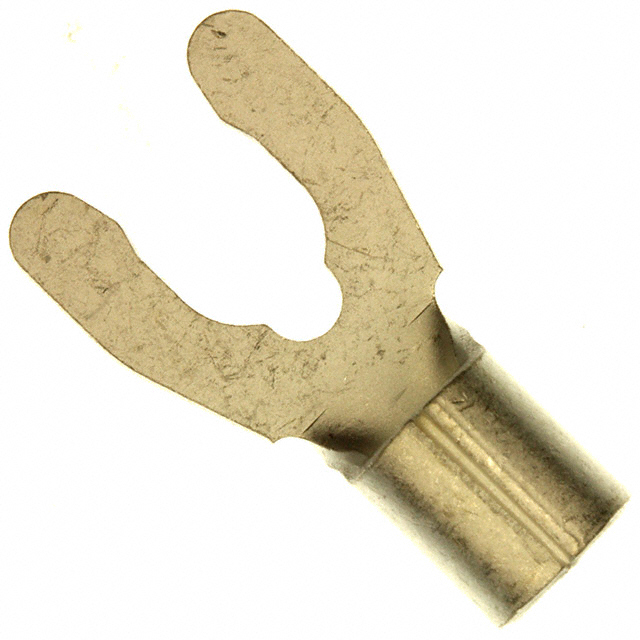

53128-1

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述: Spring Spade Terminal 10-12AWG Phosphor Bronze 19.74mm Tin Loose
供应商型号: N-53128-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 铲形端子 53128-1

53128-1概述


    产品简介


    本篇技术手册介绍了TE Connectivity公司的Spring Spade Terminal(弹簧叉形端子),型号为53128-1。该产品主要用于电气连接,适用于12至10 AWG(American Wire Gauge)规格的电线。该端子的适用性广泛,可以用于工业、汽车和其他需要可靠电气连接的应用场景。

    技术参数


    - 产品类型:弹簧叉形端子
    - 电线规格:12至10 AWG
    - 接线柱尺寸:#10
    - 接线柱直径:4.82 mm(0.19英寸)
    - 闭合式接线筒
    - 直角安装方向
    - 镀层材料:锡
    - 尺寸:
    - 电线尺寸范围:5180 – 13100 CMA
    - 接线筒内径:3.28 mm(0.129英寸)
    - 张口厚度:0.99 mm(0.039英寸)
    - 总长度:19.74 mm(0.777英寸)
    - 使用条件:
    - 绝缘方式:非绝缘
    - 工作温度范围:170 °C(338 °F)

    产品特点和优势


    该Spring Spade Terminal具备以下特点和优势:
    - 高可靠性:闭合式接线筒设计确保长期稳定连接。
    - 兼容性强:适用于铜基和锡镀层的电线。
    - 环境适应性:可在高温环境下正常工作。
    - 方便维护:直角安装方便布线和接线操作。

    应用案例和使用建议


    应用案例
    该终端通常用于汽车发动机舱、工业设备和电力系统中的电气连接。例如,在汽车的电源管理系统中,Spring Spade Terminal可以用于电池与电路板之间的连接,确保在恶劣环境中仍能保持稳定的电气接触。
    使用建议
    为了确保最佳效果,请遵循以下建议:
    - 正确选型:根据电线规格选择合适的终端。
    - 绝缘处理:虽然该终端是非绝缘型的,但可以在连接处使用绝缘胶带以增加安全性。
    - 定期检查:由于长期使用可能会导致接触不良,建议定期检查并更换损坏的终端。

    兼容性和支持


    该终端与多种TE Connectivity品牌的配件兼容,如其他类型的终端和夹具。同时,制造商提供了详尽的技术支持和售后服务,包括技术支持电话+1 800 522 6752和在线文档资源。

    常见问题与解决方案


    问题1:如何确定正确的电线规格?
    - 解决方案:查阅手册中的电线规格表,确认电线直径在12至10 AWG范围内。
    问题2:终端如何进行安装?
    - 解决方案:将电线插入终端,通过压接工具确保接线筒紧固。检查接线筒是否牢固地包裹住电线。
    问题3:在什么条件下使用最适宜?
    - 解决方案:该终端的工作温度范围为170°C(338°F),因此适用于高温环境下的电气连接。

    总结和推荐


    总体而言,TE Connectivity的Spring Spade Terminal 53128-1是一款性能优良、可靠性高的产品。它适用于各种苛刻环境下的电气连接需求,且兼容多种配件。此外,制造商提供的技术支持和售后服务也非常完善。强烈推荐使用这款终端,特别是在需要高可靠性电气连接的应用场合。
    希望这篇技术手册能够帮助您更好地了解Spring Spade Terminal 53128-1的产品特性和应用方法,如果您有任何疑问或需要进一步的信息,请联系我们的技术支持团队。

53128-1参数

参数
长*宽*高 19.74mm*10.31mm*10.31mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

53128-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

53128-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 53128-1 53128-1数据手册

53128-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
