5066682-6

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述: D-Sub 插针扣入式连接器端子由黄铜材料制成,采用 20 号端子端接到电线和电缆。线径范围为 32-18 AWG,用于信号电路应用。
供应商型号: N-5066682-6
供应商: 云汉优选
标准整包数: 12000

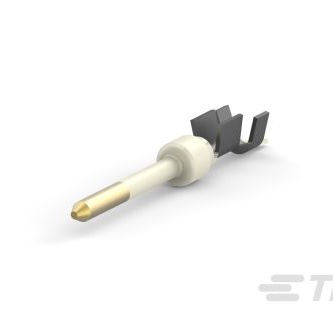

TE CONNECTIVITY D-Sub 连接器 5066682-6

5066682-6概述

    电子元器件产品技术手册:Pin Contact, Gold Flash, Snap-In Contact Retention, Size 20

    1. 产品简介


    本产品是一款用于D-Sub连接器的针式接触件,型号为5066682-6。它适用于信号传输,采用黄铜作为基材,并通过镀金闪镀工艺提升导电性能。该产品主要用于尺寸为20号的连接器,能够支持28至24 AWG(0.08至0.2平方毫米)的电线范围。这款接触件通过压接方式固定在电线或电缆上,广泛应用于商业信号和电源连接器中。

    2. 技术参数


    - 接触类型: 针式接触件
    - 接触材料: 黄铜
    - 接触表面处理: 镀金闪镀
    - 接触尺寸: 尺寸20
    - 电线尺寸范围: 28至24 AWG (0.08至0.2平方毫米)
    - 焊接方式: 压接
    - 操作温度范围: -55°C至105°C (-67°F至221°F)
    - 额定电流: 最大1.2安培
    - 绝缘直径范围: 1.27至1.52毫米(0.05至0.06英寸)

    3. 产品特点和优势


    - 高效导电性能: 使用镀金闪镀确保优异的导电性能,同时减少接触电阻。
    - 耐用设计: 由高耐久性的黄铜制成,适合长期稳定运行。
    - 广泛的适用性: 支持多种电线尺寸,满足多样化应用需求。
    - 可靠的机械连接: 采用Snap-In式接触件保持装置,确保接触件牢固稳定。
    - 环保合规: 符合欧盟RoHS、REACH以及中国RoHS相关指令,符合环保标准。

    4. 应用案例和使用建议


    这款接触件常用于工业控制设备、通信系统及医疗仪器等领域。例如,在工业自动化中,它可用于连接传感器与控制器;在通信系统中,则可用作信号传输的关键部件。
    使用建议:
    - 在安装前确认电线直径是否符合规格要求。
    - 确保压接工具正确校准以获得最佳连接效果。
    - 定期检查接触点状态,避免因氧化或污染导致接触不良。

    5. 兼容性和支持


    此产品可与多种TE Connectivity生产的D-Sub连接器兼容,包括系列号为CAT-AM71-C83998BB和CAT-AM71-C83998M的连接器。TE Connectivity提供全面的技术支持服务,可通过电话+1 800 522 6752联系获取帮助。

    6. 常见问题与解决方案


    - 问题: 接触电阻过高
    解决方案: 检查接触面是否有污染物,必要时重新清洁并重新压接。
    - 问题: 接触件松动
    解决方案: 检查Snap-In装置是否正确安装,必要时更换新的接触件。

    7. 总结和推荐


    综上所述,5066682-6针式接触件凭借其卓越的导电性能、耐用性和广泛的兼容性,成为一款值得信赖的产品。特别是在需要高性能信号传输的应用场合,该产品表现优异。因此,我们强烈推荐这款接触件作为关键部件的选择。如果您正在寻找一款可靠且环保的连接解决方案,那么5066682-6无疑是一个理想之选。

5066682-6参数

参数
触头镀层
外壳材料 -
针脚数 -
类型 带印记
颜色 -
端接 -
额定电流 1.2A
排数 -
长*宽*高 14.61mm(长度)*2.41mm(高度)
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 卷带包装

5066682-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5066682-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 5066682-6 5066682-6数据手册

5066682-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12000+ $ 0.1215 ¥ 1.0331
48000+ $ 0.1102 ¥ 0.9364
库存: 59000
起订量: 12000 增量: 12000
交货地:
最小起订量为:12000
合计: ¥ 12397.2
