40668

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 16-20AWG Brass 8.64mm Reel/Strip Automotive
供应商型号: 40668
供应商: Master
标准整包数: 5000
TE CONNECTIVITY 端子 - 环形端子 40668

40668概述

    电子元器件技术手册:封闭环舌形端子

    产品简介

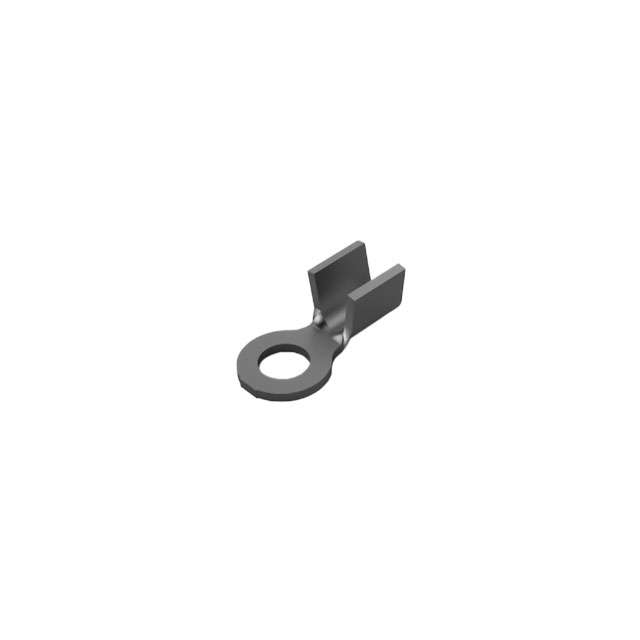

    封闭环舌形端子(Closed Ring Tongue Terminal)是一种广泛应用于工业控制、机械设备及汽车电气系统的电子元器件。它主要用于连接导线与螺母或其他安装硬件,确保导线与设备之间的稳定连接。本产品适用于20到16 AWG(American Wire Gauge)范围内的电线,包括2号(#2)和M2规格的安装螺栓直径。它具有高可靠性和耐久性,是电力传输和信号传输的理想选择。

    技术参数


    - 尺寸参数:
    - 钉杆直径: 2.44毫米(0.096英寸)
    - 舌片厚度: 0.51毫米(0.02英寸)
    - 产品长度: 8.64毫米(0.34英寸)
    - 管内径: 1.65毫米(0.065英寸)
    - 电气特性:
    - 导线截面积: 642 – 2582 CMA
    - 安装螺栓直径: #2 / M2
    - 导线绝缘支持: 不带绝缘
    - 机械特性:
    - 接触基材: 黄铜
    - 管体类型: 开口式
    - 连接方向: 直接
    - 镀层材料: 无镀层
    - 接触底镀材料: 无
    - 操作条件:
    - 工作温度范围: -40°C 至 110°C (-40°F 至 230°F)
    - 合规性:
    - 符合欧盟RoHS 2011/65/EU指令
    - 符合中国RoHS 2指令(2016年第32号部令)
    - 符合低卤素标准(Br, Cl, F, I < 900 ppm)

    产品特点和优势


    封闭环舌形端子的主要特点包括:
    - 圆形/椭圆形设计: 确保了与各种不同形状的钉杆的兼容性。
    - 开放式的管体设计: 方便导线插入并确保稳定的电连接。
    - 直角连接方式: 简化了安装过程,提高了可靠性。
    - 低卤素材料: 减少了有害物质,符合环保要求。
    - 黄铜接触基材: 提供了优良的导电性和抗腐蚀性。
    这些特点使得封闭环舌形端子在严苛的工作环境中表现出色,具有很高的市场竞争力。

    应用案例和使用建议


    应用案例:
    封闭环舌形端子在多个领域得到了广泛应用,例如工业自动化、汽车电子系统、建筑电气设施等。这些应用案例展示了其出色的稳定性和可靠性。
    使用建议:
    1. 在安装过程中,务必确认导线截面积和钉杆直径与产品规格相匹配。
    2. 确保导线插入时无扭曲,以获得最佳连接效果。
    3. 检查安装后的电气连接,确保接触良好,避免虚接。

    兼容性和支持


    封闭环舌形端子适用于标准的导线(非绝缘导线),并且可以与多种规格的钉杆(如#2和M2)兼容。制造商提供了丰富的技术支持文档和售后服务,客户可以通过热线电话 +1 800 522 6752 获取帮助。

    常见问题与解决方案


    1. 问: 导线插入困难怎么办?
    - 答: 确保导线截面积与管内径匹配,并尝试轻微旋转导线以减少摩擦。
    2. 问: 如何检查连接质量?
    - 答: 使用万用表检测电阻值,确保连接点电阻小于1欧姆。
    3. 问: 遇到过热现象如何处理?
    - 答: 检查是否有松动连接,重新拧紧螺丝,并检查是否有过载情况。

    总结和推荐


    综上所述,封闭环舌形端子凭借其稳定可靠的性能和广泛的适用性,在众多行业中具有显著的竞争优势。无论是在工业自动化还是汽车电子系统中,它都能提供卓越的表现。因此,强烈推荐使用此款封闭环舌形端子以满足您的连接需求。

40668参数

参数
长*宽*高 4.45mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装
