W51-A151A1-7

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: 50V 125V 1 7A 热敏式 控制杆 面板安装 33.3mm(长度)*28.3mm(高度)
供应商型号: W51-A151A1-7
供应商: Master
标准整包数: 5

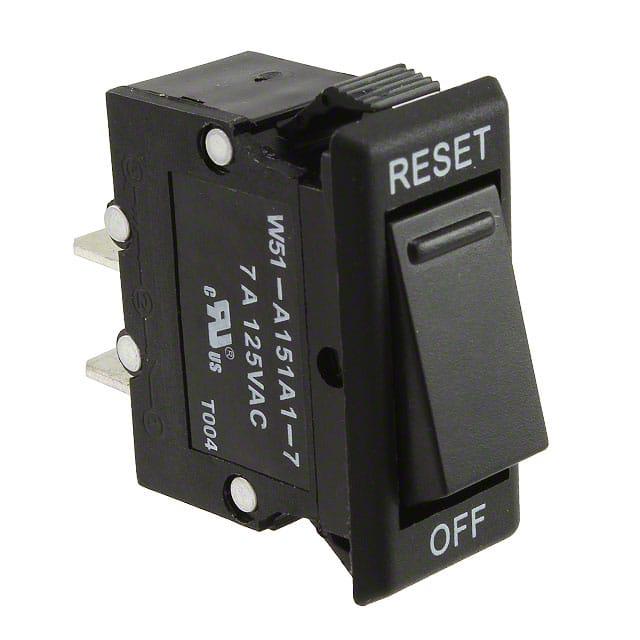

TE CONNECTIVITY 断路器 W51-A151A1-7

W51-A151A1-7概述

    W51-A151A1-7 热敏断路器技术手册

    产品简介


    W51-A151A1-7 是一款具有热敏断路功能的开关式断路器,设计用于在电力系统中保护电路免受过载和短路的影响。该产品采用黑色面板,配备角形按钮式操动机构。此断路器主要用于各种电气设备中,例如家庭电器、工业控制系统和汽车电子设备,提供可靠的电流过载保护。

    技术参数


    - 额定电压: 125 VAC / 50 VDC
    - 电流额定值: 7A
    - 断路器类型: 热敏
    - 极数: 1 极
    - 额定断开能力: 1000A @ 250VAC / 50VDC
    - 复位时间: 在200%电流下4到40秒
    - 触点配置: 直插式快接端子,尺寸为6.35mm [0.25in]
    - 面板切口尺寸: 28.5 x 13.5 mm [1.122 x 0.531 in]
    - 工作面板厚度: 0.75 - 3 mm [0.03 - 0.118 in]

    产品特点和优势


    W51-A151A1-7 断路器的独特之处在于其热敏断路功能和开关式设计。它可以在电流超过额定值时自动切断电路,防止设备因过载而损坏。此外,其125 VAC / 50 VDC的额定电压范围使其适用于多种电源环境。其快速复位功能(4到40秒)也使得设备能够迅速恢复运行,保证生产连续性。

    应用案例和使用建议


    - 家用电器: 如空调、电热水器等,在过载情况下可有效保护电器安全。
    - 工业控制: 在工厂自动化系统中,可以确保设备和工人的安全。
    - 汽车电子设备: 在车载电子设备中使用,提供稳定和可靠的保护。
    使用建议:
    - 安装时请确保断路器正确插入指定的面板切口中,并确认其与所选电源的电压相匹配。
    - 使用前请检查面板厚度是否符合产品要求(0.75 - 3 mm),以确保机械稳定性和可靠性。

    兼容性和支持


    W51-A151A1-7 与多种其他电子元件和设备兼容。具体来说,下面是一些与之兼容的产品:
    - TE Part #9-2176366-1
    - TE Part #5-160491-2
    - TE Part #3-2176340-7
    如果您需要进一步的支持,请联系我们的技术支持团队,电话:+1 800 522 6752。

    常见问题与解决方案


    - 问题: 断路器无法正常复位。
    - 解决方法: 检查连接线路是否松动,确保所有连接都牢固。如果仍无法解决问题,请联系技术支持。

    - 问题: 产品在安装后没有反应。
    - 解决方法: 确认输入电压是否符合产品要求(125 VAC / 50 VDC)。同时检查是否有物理损坏或接线错误。

    - 问题: 触点温度过高。
    - 解决方法: 检查负载是否超过了断路器的额定电流。如负载过高,需更换更高额定值的断路器。

    总结和推荐


    W51-A151A1-7 断路器凭借其高可靠性、快速复位能力和广泛的应用范围,成为市场上值得信赖的选择。我们强烈推荐此产品给需要高效过载保护的用户。无论是在家用电器还是工业控制系统中,W51-A151A1-7 都能提供出色的保护和可靠的表现。通过其广泛的兼容性和完善的售后服务,它能够满足您的各种需求。

W51-A151A1-7参数

参数
额定电流 7A
极数 1
额定电压-AC 125V
额定电压-DC 50V
照明电压-标称值 -
照明 -
断路器类型 热敏式
执行器类型 控制杆
长*宽*高 33.3mm(长度)*28.3mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 托盘

W51-A151A1-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W51-A151A1-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W51-A151A1-7 W51-A151A1-7数据手册

W51-A151A1-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
