644752-2

厂牌: TE CONNECTIVITY
产品描述: Friction Lock,Header 3.96mm 1 2pin 7A 锡 通孔安装 7.9248mm(长度)*13.335mm(高度)
供应商型号: 3791612
供应商: 海外现货
标准整包数: 10
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 644752-2

644752-2概述


    产品简介

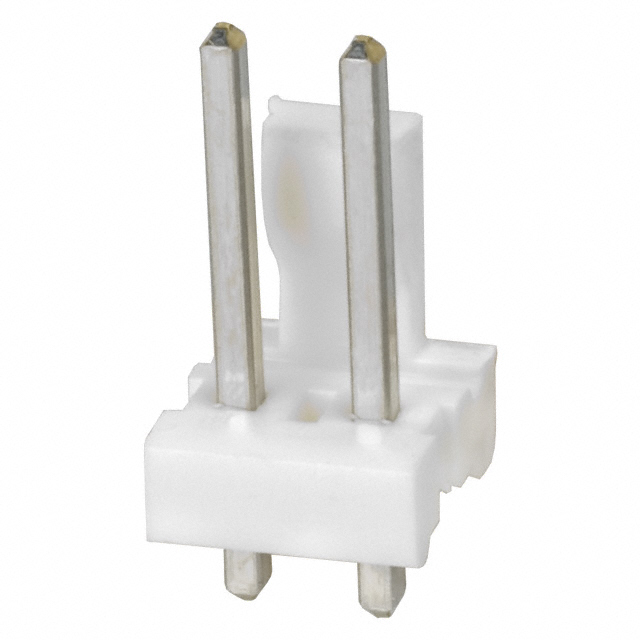

    TE Connectivity 644752-2 插头:线到板电源连接器
    概述:
    644752-2 是一款适用于电线与印刷电路板(PCB)之间的连接器。它采用矩形设计,具有两个位置,中心线距离为 3.96 毫米(0.156 英寸)。这款连接器不仅符合多项安全标准(如 UL 94V-0),还采用了 MTAT156 接触系统,使其成为电力传输的理想选择。
    主要功能:
    - 用于电线到 PCB 的连接
    - 两个位置设计
    - 中心线间距为 3.96 毫米
    - 矩形插头类型
    应用领域:
    - 工业控制设备
    - 通信设备
    - 计算机外围设备
    - 家用电器

    技术参数


    - 中心线间距:3.96 毫米(0.156 英寸)
    - 位置数:2
    - 连接器系统:线到板
    - 接触电流:最大 7 安培
    - 操作电压:600 VAC
    - 操作温度范围:-55℃ 到 105℃(-67℉ 到 221℉)
    - 接触材料:铜合金
    - 接触基材电镀:镍
    - 接触表面电镀:锡
    - 接线端子电镀:锡
    - 引脚长度:10.16 毫米(0.4 英寸)

    产品特点和优势


    特点:
    - 部分遮蔽插头:确保可靠的机械连接
    - 垂直 PCB 安装:简化装配过程
    - 通过孔焊接终止方法:提高连接可靠性
    - 摩擦锁定机制:防止意外分离
    优势:
    - 高接触电流:适用于大功率应用
    - 宽温度范围:适应恶劣环境条件
    - 防燃等级 UL 94V-0:增强安全性

    应用案例和使用建议


    应用案例:
    - 在工业自动化控制系统中,644752-2 连接器可用于连接电机和传感器,确保稳定的电力传输。
    - 在计算机电源供应器中,此连接器可作为主电源输入接口,满足设备对高电流的需求。
    使用建议:
    - 在安装过程中,请确保正确对齐引脚和插座,以避免短路。
    - 使用合适的焊接工具和技术进行焊接,确保良好的电气连接。
    - 考虑到高温应用,建议选择合适的散热措施。

    兼容性和支持


    兼容性:
    - 此连接器与多种标准兼容,包括 CSA 和 UL。
    - TE Connectivity 提供多种相关组件和配件,以满足不同需求。
    支持:
    - TE Connectivity 提供技术支持热线,帮助用户解决各种技术问题。
    - 用户可以访问官方网站获取更多文档和支持资料。

    常见问题与解决方案


    问题1:如何正确插入连接器?
    解决方案:确保对齐引脚和插座,轻轻按下直到听到“咔嗒”声表示完全就位。
    问题2:焊接过程中出现虚焊怎么办?
    解决方案:检查焊接点是否清洁,并重新焊接确保牢固。
    问题3:在高温环境下工作,连接器是否能正常运行?
    解决方案:请确认连接器的操作温度范围(-55℃ 到 105℃),并采取适当的散热措施。

    总结和推荐


    综合评估:
    644752-2 插头是一款性能卓越的矩形电源连接器,具备高接触电流、宽温度范围和良好的机械稳定性。它广泛应用于工业控制和通信设备中,是满足高功率传输要求的理想选择。
    推荐:
    强烈推荐使用 644752-2 插头,特别是对于需要高可靠性和高电流传输的应用场合。它的优良性能和广泛的适用范围使它在市场上具有极高的竞争力。

644752-2参数

参数
触头镀层 - 配接
排数 1
间距-配接 3.96mm
防护等级 -
额定电流 7A
针脚数 2pin
颜色 -
触头镀层厚度 - 配接 -
类型 Friction Lock,Header
长*宽*高 7.9248mm(长度)*13.335mm(高度)
安装方式 通孔安装
应用等级 工业级,通用级
零件状态 在售
包装方式 散装,袋装

644752-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

644752-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 644752-2 644752-2数据手册
