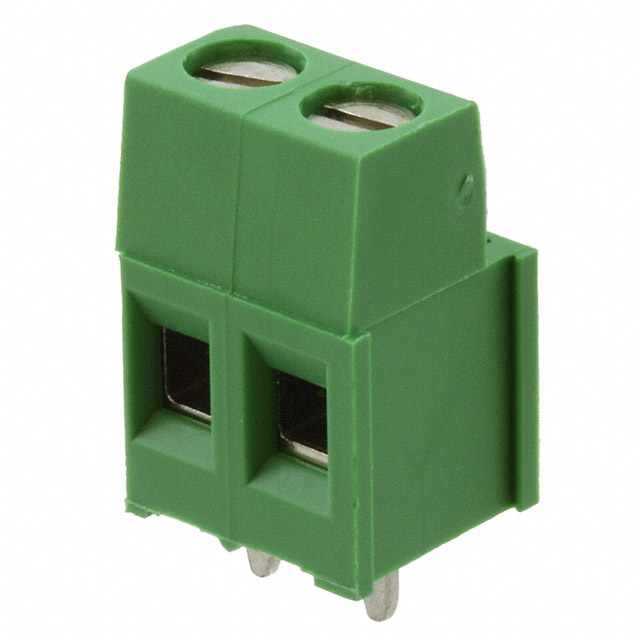

796683-2

产品分类: 接线板-线至板
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity PCB端子台 Buchanan系列, 2路, 5mm节距, 通孔安装, 螺钉拧紧端接, 绿色
供应商型号: TS-796683-2
供应商: 海外现货
标准整包数: 300
TE CONNECTIVITY 接线板-线至板 796683-2

796683-2概述


    产品简介


    本电子元器件为PCB终端块(PCB Terminal Blocks),属于接线板到板连接器(Wire-to-Board Connectors)。它主要用于连接电线与印刷电路板(Printed Circuit Board),适用于电源和信号传输的应用场景。此产品的型号为796683-2,适用于需要高可靠性和耐用性的电子设备。

    技术参数


    主要参数
    - 产品类型: 接线板到板连接器
    - 连接器系统: 线到板(Wire-to-Board)
    - 连接器类型: 头部(Header)
    - 位置数量: 2
    - 中心线(Pitch): 5 mm [0.197 in]
    - 行数: 1
    - 线入角度: 90°
    - 电线尺寸: 30 – 12 AWG
    - 操作电压: 300 VAC
    - 接触电流额定值(最大): 17.5 A
    - 接触面积镀层材料: 锡(Tin)
    - 接触基底材料: 黄铜(Brass)
    - 终止方法到PCB: 通孔焊接(Through Hole - Solder)
    - 工作温度范围: -40 – 110 °C [-40 – 230 °F]
    - 包装数量: 300
    产品特色
    - 线保护: 提供线保护功能
    - 堆叠级别: 不支持堆叠
    - 线入口位置: 侧边
    - 主体材料: 聚酰胺66(PA 66)

    产品特点和优势


    该产品的独特之处在于其强大的电流承载能力(最大17.5 A)和宽广的操作电压范围(300 VAC),使其能够在多种高压环境中稳定运行。同时,该产品采用黄铜接触基底和锡镀层设计,确保了可靠的电连接和长期使用后的稳定性。此外,其低卤素含量(< 900 ppm)和RoHS/REACH合规性使得该产品适合环保要求较高的应用场景。

    应用案例和使用建议


    应用案例:
    - 在工业控制设备中作为信号和电源接口。
    - 在通信设备中实现内部布线连接。
    使用建议:
    - 在安装时应注意电线的尺寸匹配,以避免接触不良。
    - 确保焊接过程中的温度不超过265°C,以防止损坏连接器。

    兼容性和支持


    该产品与多种TE公司的其他PCB终端块具有良好的兼容性,如796682-2、284410-2、796681-2和282841-2等型号。如有技术支持需求,用户可以通过拨打+1 800 522 6752进行咨询。

    常见问题与解决方案


    1. 问题:焊接过程中连接器损坏
    - 解决方案: 控制焊接温度在265°C以下,确保焊接过程平稳进行。

    2. 问题:电线尺寸不匹配导致接触不良
    - 解决方案: 选择合适的电线尺寸(30 – 12 AWG),并确保电线正确插入。

    总结和推荐


    综上所述,796683-2型PCB终端块在设计上具备出色的电流承载能力和广泛的适用温度范围,适合各种严苛的工作环境。凭借其可靠的电气特性和符合环保标准的设计,这款产品在市场上具有较强的竞争力。因此,强烈推荐在工业和通信领域的电子设备中使用该款PCB终端块。
