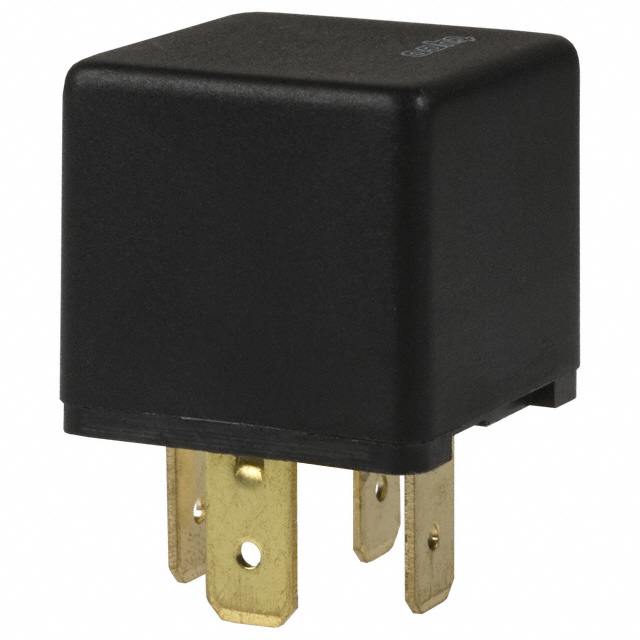

VF4A-11F11

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 支架安装,通孔安装
供应商型号: VF4A-11F11
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 其他继电器 VF4A-11F11

VF4A-11F11概述

    文章标题:TE Connectivity VF4A 系列汽车继电器

    产品简介


    TE Connectivity 的 VF4A 系列汽车继电器是一种插拔式的小型 ISO 继电器,适用于多种汽车应用。该继电器具备标准、防尘罩和防水罩三种型号,适合不同的使用环境。它们具有一个常开(NO)和一个常闭(NC)触点,能够承受高达 40A 的电流,适用于 ABS 控制、冷却风扇、电动助力转向、能源管理等多种汽车系统中。

    技术参数


    以下是 VF4A 系列汽车继电器的主要技术参数:
    - 额定电压:12VDC
    - 极限连续电流:23°C 时为 60A,85°C 时为 40A,125°C 时为 17A
    - 极限合闸电流:120A
    - 极限分断电流:60A
    - 极限短路电流:1.35 x 40A(持续时间 1800s),2.00 x 40A(持续时间 60s),6.00 x 40A(持续时间 1s)
    - 接触材料:银基
    - 初始压降:10A 时,NO 接触的典型/最大值为 15mW/200mV,NC 接触的典型/最大值为 20mW/250mV
    - 操作频率:额定负载下每分钟 6 次
    - 操作/释放时间:典型值为 7ms/2ms
    - 电寿命:大于 1 x 10^5 次(电阻负载下)
    - 机械寿命:大于 1 x 10^6 次
    - 额定线圈电压:12VDC 和 24VDC
    - 线圈电阻:90Ω(12VDC)和 360Ω(24VDC)
    - 防护等级:IP54(防尘)、IP67(密封)

    产品特点和优势


    VF4A 系列汽车继电器具备以下独特功能和优势:
    - 多样化定制选项:支持集成组件(如电阻、二极管)的定制,以及特殊盖子(如支架、屏蔽盖)的需求。
    - 高可靠性和耐用性:具有超过百万次的机械和电寿命,能够确保长期稳定的运行。
    - 广泛的应用范围:适用于 ABS 控制、冷却风扇、电动助力转向等多种汽车系统。
    - 优异的温度适应性:工作温度范围从 -40°C 到 125°C,确保在极端环境下也能正常工作。

    应用案例和使用建议


    VF4A 系列汽车继电器被广泛应用于多个汽车系统,例如 ABS 控制、冷却风扇、电动助力转向、能源管理等。在实际使用中,建议根据具体应用需求选择合适的接触材料和电压版本。例如,对于要求低初始压降的应用,可以选择银基接触材料。此外,根据环境条件选择合适的防护等级(如 IP54 或 IP67),以确保最佳的防护效果。

    兼容性和支持


    VF4A 系列汽车继电器的终端类型为插拔式,支持 QC 连接器。厂商提供详细的产品支持,包括配件、连接器、绝缘数据、环境保护等级、振动和冲击测试等信息。如果您需要进一步的技术支持或定制化服务,可直接联系 TE Connectivity 官方渠道。

    常见问题与解决方案


    以下是一些用户可能会遇到的常见问题及其解决方案:
    - 问题:继电器操作/释放时间较长
    - 解决办法:检查并调整并联的低阻抗抑制装置,或减少使用低阻抗抑制装置。
    - 问题:继电器频繁故障
    - 解决办法:确认负载符合规定的额定值,避免过载;检查并更换损坏的组件。
    - 问题:继电器接触不良
    - 解决办法:清洁继电器端子,确保接触良好;如果需要,更换新的继电器。

    总结和推荐


    综上所述,TE Connectivity 的 VF4A 系列汽车继电器凭借其卓越的可靠性、广泛的适用范围和多样化的定制选项,在汽车电子领域中具有显著的竞争优势。我们强烈推荐这一系列继电器用于各种严苛的汽车应用环境中。

VF4A-11F11参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 支架安装,通孔安装
包装方式 散装

VF4A-11F11厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

VF4A-11F11数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY VF4A-11F11 VF4A-11F11数据手册

VF4A-11F11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 6.16 ¥ 51.3128
15+ $ 5.72 ¥ 47.6476
30+ $ 5.368 ¥ 44.7154
库存: 40
起订量: 10 增量: 1
交货地:
最小起订量为:3
合计: ¥ 153.93
直接购买
加入购物车
