42111-2

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 14-18AWG Brass 14.48mm Tin T/R Automotive
供应商型号: 42111-2
供应商: 云汉优选
标准整包数: 16000

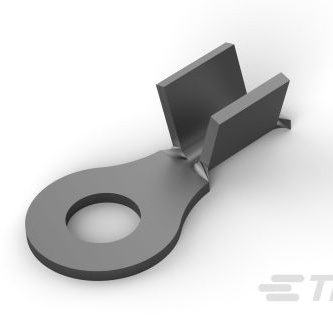

TE CONNECTIVITY 端子 - 环形端子 42111-2

42111-2概述


    产品简介

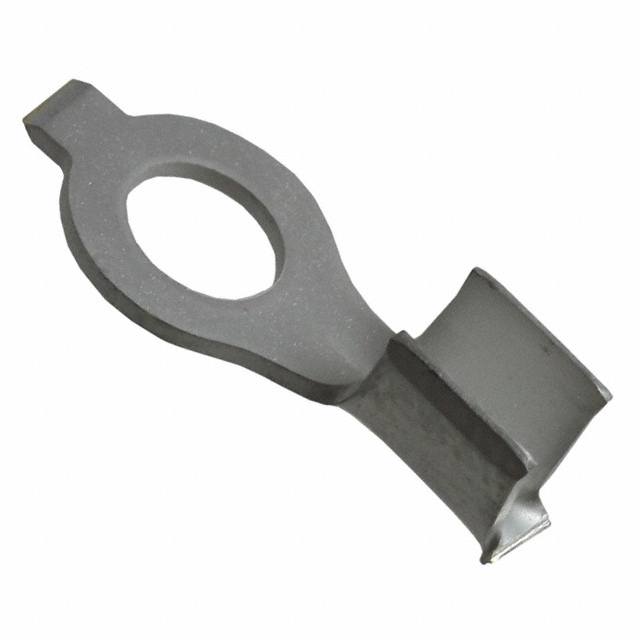

    42111-2 Closed Ring Tongue Terminal 是一款专为18至14 AWG线材设计的电子元器件,具有独特的闭环舌形结构。它适用于各种应用场合,特别是工业控制、配电系统和汽车电子等领域。这款终端采用开放式桶身设计,确保良好的导电性和可靠性。此外,它具备直角方向安装能力,并采用锡镀层以提高抗腐蚀性。

    技术参数


    - 尺寸参数
    - 端子直径:4.17 mm(0.164 英寸)
    - 环舌厚度:0.76 mm(0.03 英寸)
    - 总长:14.48 mm(0.57 英寸)
    - 桶内径:1.39 mm(0.055 英寸)
    - 电线规格
    - 额定电线截面积:1624 - 4106 CMA
    - 导体材料:铜
    - 绝缘类型:无绝缘
    - 环境条件
    - 操作温度范围:110°C(230°F)

    - 电气特性
    - 线规:18 - 14 AWG
    - 端子类型:#8 / M4
    - 接触材料:黄铜
    - 连接方式:直角
    - 镀层材料:锡

    产品特点和优势


    42111-2 Closed Ring Tongue Terminal 具有多项显著优势:
    1. 高可靠性:采用优质黄铜作为接触基材,确保长期可靠的连接性能。
    2. 优良的机械强度:高强度的黄铜和开放式的桶身设计使其能够承受更高的拉力负荷。
    3. 环境适应性:能够在高达110°C的操作环境中稳定工作,适合恶劣环境下的应用。
    4. 低成本且易安装:直角设计便于快速安装,减少安装时间和成本。

    应用案例和使用建议


    应用场景:
    - 工业控制系统
    - 配电系统
    - 汽车电子
    使用建议:
    1. 在安装时,请确保电线正确插入桶身内部,并使用适当的工具进行压接。
    2. 定期检查连接部位是否有松动或腐蚀现象,如有必要应及时更换。
    3. 使用本终端时,建议配合适当的电线以确保最佳效果。

    兼容性和支持


    - 兼容性:该终端可与多种标准电线和连接器配合使用,例如Discrete Wire Type stranded。
    - 支持:如需技术支持,您可以拨打 +1 800 522 6752 联系客户服务部门。产品还提供详细的在线文档和支持资源。

    常见问题与解决方案


    1. 问题:安装后终端出现松动。
    - 解决方案:请确认电线是否完全插入并正确压接,必要时重新安装。

    2. 问题:终端在高温环境下失效。
    - 解决方案:检查产品规格,确保操作温度不超过110°C(230°F)。

    3. 问题:终端外观出现氧化。
    - 解决方案:及时清洁并涂抹防锈油,保持干燥环境。

    总结和推荐


    42111-2 Closed Ring Tongue Terminal 凭借其优良的机械强度、可靠性及广泛的应用场景,成为众多工程项目的理想选择。我们强烈推荐此款终端应用于需要高度可靠连接的场景中。无论是工业控制系统还是汽车电子设备,它的卓越性能和稳定性都将为您提供坚实的支持。如果您正在寻找高性能且可靠的电子连接解决方案,那么这款终端无疑是一个明智的选择。

42111-2参数

参数
长*宽*高 14.48mm*7.62mm*640μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

42111-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

42111-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 42111-2 42111-2数据手册

42111-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
16000+ ¥ 0.2601
32000+ ¥ 0.2546
64000+ ¥ 0.2447
库存: 32000
起订量: 16000 增量: 32000
交货地:
最小起订量为:16000
合计: ¥ 4161.6
