4-1462000-1

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 信号继电器 PCB安装
供应商型号: JY-4-1462000-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他继电器 4-1462000-1

4-1462000-1概述


    产品简介

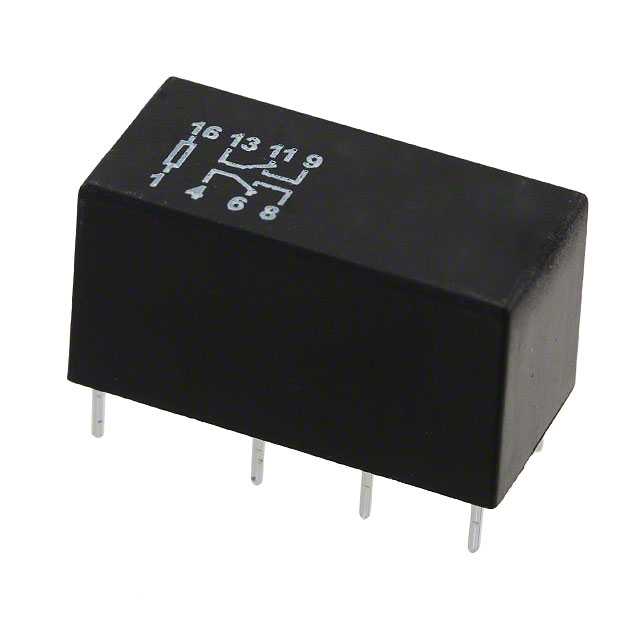

    AXICOM信号继电器MT2系列
    AXICOM信号继电器(电信/信号继电器)是一种干电路继电器,适用于测试访问和振铃应用。该继电器采用紧凑型设计,尺寸仅为20x10毫米(0.795x0.393英寸)。MT2系列的主要功能是切换电流可达2安培(A),拥有2个形式C的触点(2个常闭触点,2个转换触点),并采用分叉式触点设计。MT2系列满足FCC第68部分和ITU-T K20标准。
    应用领域:
    - 通信设备
    - 线路卡应用(模拟、ISDN、xDSL、PABX)
    - 语音过IP
    - 办公和商业设备
    - 测量和控制设备
    - 消费电子产品
    - 机顶盒
    - 高保真音响
    - 医疗设备
    - 汽车设备
    认证
    - UL 508文件编号E 111441

    技术参数


    接触数据
    - 接触安排:2形式C(2个常闭触点)
    - 最大切换电压:直流220V,交流250V
    - 额定电流:2A
    - 温度85°C时的极限连续电流:2A
    - 触点材料:银镍合金,镀金
    - 触点风格:分叉式触点
    - 最小推荐接触负载:10毫安,20毫伏
    - 最低切换电压:100微伏
    - 初始接触电阻:<70毫欧,在10毫安,20毫伏条件下
    - 无负载操作频率最大值:50次/秒
    - 操作/释放时间最大值:5毫秒/3毫秒
    - 跳动时间最大值:5毫秒
    电气耐久性
    - 在≤30毫伏/≤10毫安条件下的接触应用:≥5×10^6次操作
    - 开端电缆负载:≥2.5×10^6次操作
    - 电阻负载150V/0.2A - 30W:≥2×10^5次操作
    - 24V/1.25A - 30W:≥2×10^5次操作
    触点额定值
    - UL 220VDC/0.24A - 60W
    - 125VDC/0.24A - 30W
    - 250VAC/0.25A - 62.5VA
    - 125VAC/0.5A - 62.5VA
    - 30VDC/2A - 60W
    机械耐久性
    - 典型值:100×10^6次操作
    线圈数据
    - 磁系统中性
    - 线圈电压范围:3至48伏特直流
    - 最大线圈温度:115°C
    - 热阻:<85K/W
    - 线圈版本:单稳态
    - 额定操作限制释放线圈额定功率
    - 额定电压:3至48VDC
    - 限值电压:0.3至4.8V
    - 阻抗:±10%
    - 功率:150至550mW

    产品特点和优势


    - 高可靠性:满足FCC第68部分和ITU-T K20标准,保证在各种环境下的稳定运行。
    - 高灵敏度:多款线圈版本,从150mW到550mW,适用于不同需求的应用场合。
    - 卓越的电气性能:最高2安培的切换电流,适合多种负载情况。
    - 多功能接触设计:采用分叉式触点,提供更稳定的接触性能。

    应用案例和使用建议


    典型应用场景
    - 通信设备:用于线路卡应用,如模拟、ISDN、xDSL等通信协议。
    - 测量和控制设备:在医疗设备和汽车设备中,确保信号传输的稳定性和准确性。
    - 消费电子产品:用于家庭娱乐设备如机顶盒和音响系统。
    使用建议
    - 线路卡应用:选择与具体应用相匹配的线圈版本(例如,使用敏感版以减少功耗)。
    - 环境适应性:确保使用环境温度在-55至+85摄氏度之间,符合工业级要求。

    兼容性和支持


    兼容性
    - 该继电器与多种电子设备和组件兼容,可应用于广泛的应用场景。
    - 确保线圈版本与特定应用的需求匹配。
    支持和维护
    - 厂商提供全面的技术支持,包括产品规格更新、应用指南和故障排除建议。
    - 终身保修和服务保障,确保用户的长期利益。

    常见问题与解决方案


    问题1:如何选择正确的线圈版本?
    解决方案:根据具体的应用需求(如所需的电压、电流、灵敏度)选择合适的线圈版本。
    问题2:初始接触电阻偏高怎么办?
    解决方案:确保接点清洁,并重新校准接触压力。
    问题3:操作频率过高导致跳动时间增加怎么办?
    解决方案:降低操作频率,避免频繁操作。

    总结和推荐


    综合评估
    - 主要优点:高可靠性、多功能接触设计、广泛的适用性、高灵敏度、优异的电气性能。
    - 缺点:需要根据具体应用需求选择合适的线圈版本。
    推荐使用
    - 该继电器在多种应用场景下表现出色,特别是在通信、测量控制、消费电子等领域。强烈推荐给需要高性能信号继电器的工程师和技术人员。

4-1462000-1参数

参数
继电器类型 信号继电器
开关功能 -
安装方式 PCB安装
包装方式 管装

4-1462000-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1462000-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY 4-1462000-1 4-1462000-1数据手册

4-1462000-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
