1-825433-4

厂牌: TE CONNECTIVITY

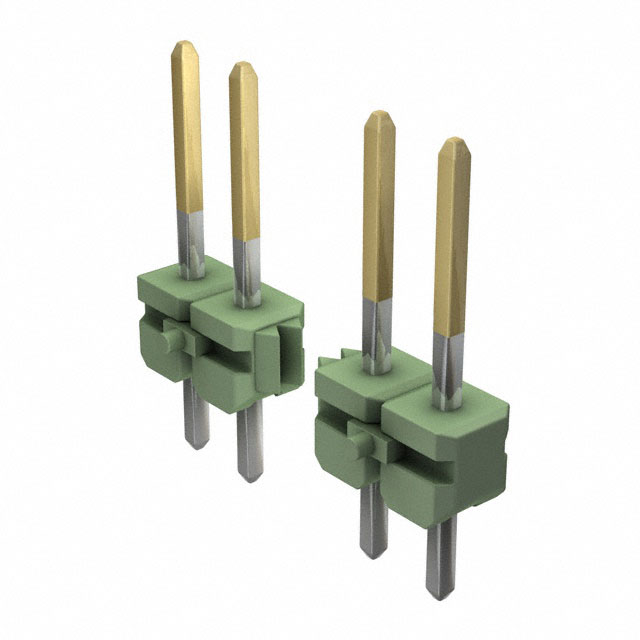

产品描述: TE Connectivity 2.54mm间距14p单排排针 板对板, 线对板连接器, AMPMODU MOD II系列, 直向, 通孔安装
供应商型号: U-1-825433-4
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 1-825433-4

1-825433-4概述


    产品简介


    本产品是一款PCB贴片垂直安装的板对板连接器,型号为1-825433-4。该产品属于AMP MODU系列,由TE Connectivity生产。它主要用于电子设备内部信号传输,提供可靠的电气连接。此连接器系统具有14个引脚位置,中心线距离为2.54毫米(0.1英寸),适用于广泛的电子设备和系统中。

    技术参数


    - 型号: 1-825433-4
    - 类型: PCB贴片垂直安装的板对板连接器
    - 引脚位置数量: 14
    - 中心线间距: 2.54 mm (.1 in)
    - 引脚材质: 黄铜
    - 接触面镀层: 金或金闪镀钯镍
    - 电流承载能力: 最大5A
    - 绝缘电阻: 5000 MΩ
    - 耐电压: 750 Vrms
    - 操作温度范围: -65°C至105°C(-85°F至221°F)
    - 包装方式: 每包500个
    - 合规性: 符合CSA、UL标准,且符合欧盟RoHS、ELV和REACH规定

    产品特点和优势


    这款AMP MODU系列的PCB贴片垂直安装板对板连接器具备以下几个显著特点和优势:
    1. 高可靠性: 使用高质量的黄铜基材和金闪镀钯镍的接触面镀层,确保了稳定的电气连接和长久使用寿命。
    2. 广泛适用性: 高度可配置的引脚排列,使得该连接器能够适应各种不同的电路设计和设备需求。
    3. 耐温性能优越: 能够承受极端温度范围内的稳定工作,适用于多种复杂环境下的电子设备。
    4. 环境友好: 符合多项环保标准,包括RoHS、ELV和REACH规定,适合绿色生产和可持续发展要求。

    应用案例和使用建议


    这款连接器可以应用于多种电子设备中,如计算机、通信设备、工业控制系统等。对于具体的使用场景,我们推荐如下:
    1. 选择合适的PCB厚度: 在安装时建议选择推荐的PCB厚度1.57mm(0.062英寸)以保证最佳连接效果。
    2. 注意环境温度: 在极端温度环境中使用时,应确保该连接器能够在规定的温度范围内正常工作。
    3. 正确的焊接方法: 确保通过孔焊接(Through Hole Soldering)时达到适当的焊料温度,以保证可靠的机械和电气连接。

    兼容性和支持


    该连接器与多种其他电子元件兼容,如其他AMP MODU系列的连接器配件。制造商提供了全面的技术支持,包括电话技术支持热线+1 800 522 6752,以及详细的文档和技术指南。此外,还提供了详尽的产品合规性声明,确保符合国际环保标准。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    1. 安装困难:确保按照正确的安装步骤进行操作,并选择合适的工具,如电烙铁和焊锡。
    2. 电气连接不良:检查引脚是否完全插入并接触良好,必要时可以重新焊接或更换新的连接器。
    3. 温度适应性问题:确保在规定的温度范围内使用该连接器,避免超过最大或最小值。

    总结和推荐


    总体而言,这款AMP MODU系列的PCB贴片垂直安装板对板连接器是一款高度可靠、广泛适用的产品。它具备卓越的电气性能和出色的环境适应性,特别适合用于各种高要求的电子设备。因此,强烈推荐用户在需要高性能、高可靠性的连接器时选择这一款产品。如果您有任何疑问或需要进一步的支持,欢迎随时联系制造商提供的技术支持热线。

1-825433-4参数

参数
排数 1
防护等级 -
类型 Breakaway,Header,Push-Pull
触头镀层 - 配接
额定电流 5A
针脚数 14pin
触头镀层厚度 - 配接 -
颜色 绿色
间距-配接 2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装,袋装

1-825433-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-825433-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 1-825433-4 1-825433-4数据手册

1-825433-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
