2007811-1

产品分类: 背板连接器 - 专用
厂牌: TE CONNECTIVITY

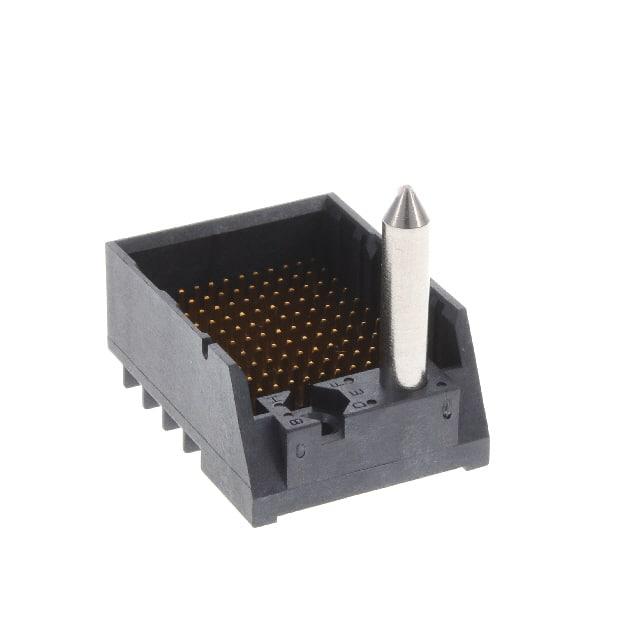

产品描述: Conn Backplane HDR 80Signal/40Ground POS 1.9mm Press Fit ST Thru-Hole Box/Tube
供应商型号: A144262-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 背板连接器 - 专用 2007811-1

2007811-1概述

    电子元器件技术手册概述:TE Connectivity IMPACT信号模块

    1. 产品简介


    TE Connectivity IMPACT信号模块是一款高性能的电子元器件,主要用于连接系统中的不同部件。这款信号模块集成了多个连接点(如4对、10列),并采用左引导设计和右端墙结构,能够有效提高连接稳定性。该模块的接触点直径为0.39毫米(PTH),适用于广泛的电子设备中。

    2. 技术参数


    - 材料和表面处理:
    - 外壳:LCP(液晶聚合物)玻璃填充材料,达到UL94V-0阻燃等级。
    - 终端:高导电铜合金制成,接触区域镀金厚度至少30微米,PCB尾部采用选择性锡镀层,整体覆盖镍镀层。

    - 尺寸:
    - 宽度:约26.9毫米
    - 长度:约20.8毫米
    - 厚度:约1.35毫米
    - 孔径:未镀通孔(3.56±0.08毫米)

    - 工作环境:
    - 最小板厚:1.00毫米
    - 尾部长度:1.4毫米(±0.2毫米)

    3. 产品特点和优势


    - 高可靠性:采用高导电率的铜合金作为终端材料,确保稳定高效的电流传输。
    - 优异的机械性能:LCP材料具有良好的耐热性和机械强度,适用于高温和振动环境中。
    - 增强的连接稳定性:左引导设计和右端墙结构增强了模块与连接点的接触可靠性。
    - 多功能性:多列多行的设计使得该模块可以灵活应用于多种不同的电路设计中。

    4. 应用案例和使用建议


    应用案例:IMPACT信号模块常用于计算机、服务器、网络设备、通信基础设施及工业自动化系统等场合。其广泛的应用范围得益于其高可靠性和稳定的电气性能。
    使用建议:
    - 安装前检查:确保所有接触面清洁无尘,并正确对准模块与安装板上的定位孔。
    - 防静电措施:操作时应注意防静电,以避免损坏敏感的电子元件。
    - 温度控制:在极端温度环境下使用时,需考虑散热设计,保证模块正常工作。

    5. 兼容性和支持


    该模块兼容各种标准和非标准的印刷电路板,可适应多种电压和电流要求。厂商提供详细的技术支持文档,并承诺一定期限内的质保服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 检查连接是否正确且紧密,必要时重新焊接。|
    | 尾部断裂 | 确认安装过程中的施力均匀,避免过度弯曲。|

    7. 总结和推荐


    总体来看,TE Connectivity的IMPACT信号模块凭借其卓越的电气性能和机械特性,在各种应用场景中表现出色。其出色的耐用性和灵活性使其成为众多工程项目的首选组件。因此,我强烈推荐此产品用于各类需要高性能连接解决方案的应用中。

2007811-1参数

参数
长*宽*高 26.9mm(长度)*20.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

2007811-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2007811-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 专用 TE CONNECTIVITY 2007811-1 2007811-1数据手册

2007811-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.3816 ¥ 128.7248
18+ $ 12.5389 ¥ 104.9352
36+ $ 11.9401 ¥ 99.9234
54+ $ 11.6033 ¥ 97.1053
108+ $ 11.0497 ¥ 92.4723
252+ $ 10.4089 ¥ 87.1096
504+ $ 9.9127 ¥ 82.9568
1008+ $ 9.4402 ¥ 79.0025
库存: 89
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 128.72
