3-435469-1

产品分类: 拨码开关
厂牌: TE CONNECTIVITY
产品描述: 7000Cycles 7000Cycles 25mA DIP 通孔安装 12.19mm(长度)*11.68mm(高度)
供应商型号: Q-3-435469-1
供应商: 期货订购
标准整包数: 5000

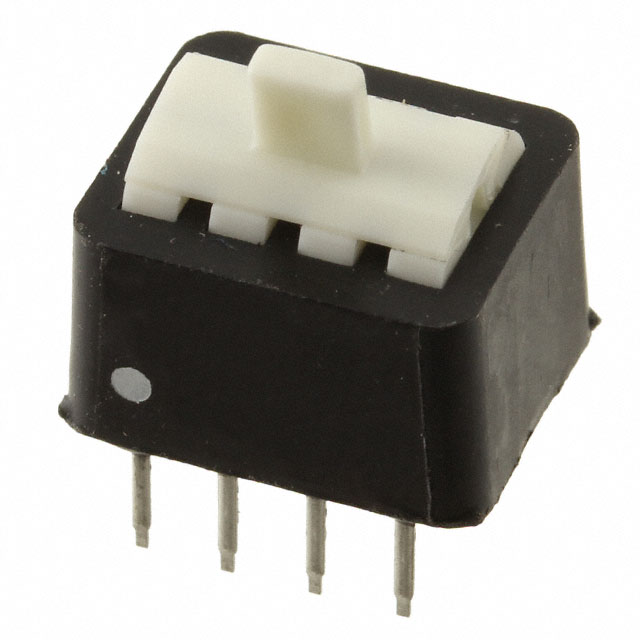

TE CONNECTIVITY 拨码开关 3-435469-1

3-435469-1概述

    Alcoswitch 7000 系列 DIP 开关

    产品简介


    Alcoswitch 7000 系列是一款广泛应用于电子设备中的双列直插开关(DIP)。此系列开关提供标准单极单掷(SPST)、侧激活单极单掷以及多系列版本。它们通常用于需要编程控制的应用场景,例如计算机外围设备、通信设备以及工业自动化系统中。

    技术参数


    - 电流和电压额定值
    - 非切换:最大 1.5 安培,50 VDC
    - 切换:最大 100 毫安,5 VDC(电阻负载);最大 25 毫安,24 VDC(电阻负载)

    - 接触电阻
    - 干电路条件下:最大 100 毫欧姆(使用寿命末期),初始最大 50 毫欧姆,开路电压 50 毫伏,50 毫安
    - 绝缘电阻
    - 初始最小值:1 x 10^9 欧姆,100 VDC
    - 耐压能力
    - 最小 500 VDC,在标准大气条件下
    - 电容
    - 最大 5 皮法拉德
    - 温度范围
    - 非工作状态:-73.3°C 至 +105°C
    - 工作状态:-55°C 至 +105°C
    - 机械要求
    - 振动:当在 10-2000-10 Hz 范围内扫描 20 分钟时,间断不应超过 10 微秒
    - 冲击:在 0.10 安培电流测试条件下,根据 Tyco Electronics 规范 109-26 条件 A,无物理损坏或间断大于 10 微秒
    - 湿度:在 +40°C 和 95% 相对湿度环境下持续 96 小时
    - 耐用性
    - 在 24 VDC 和 25 毫安的最大电流下,经受最多 7000 次操作后,接触电阻不应大于 100 毫欧姆
    - 终端强度
    - 根据 MIL-STD-202 方法 211,条件 B,进行两次 45 度弯折

    产品特点和优势


    Alcoswitch 7000 系列具有独特的耦合机制,可以将多个单极开关机械连接,以同时控制不同极的切换。这种灵活性使编程更加便捷,同时也提高了应用的可靠性和适应性。此外,其高质量的铜合金触点和镀金处理保证了长寿命和高可靠性。

    应用案例和使用建议


    Alcoswitch 7000 系列在多种电子设备中得到广泛应用,包括计算机外围设备和通信设备。例如,在某些工业控制系统中,可以通过编程控制这些开关实现不同设备的灵活管理。在实际使用中,建议在安装前详细检查产品规格和应用场景,确保正确选择型号并进行正确的电路设计。

    兼容性和支持


    Alcoswitch 7000 系列与各种 PCB 设计兼容,确保了其在不同应用中的可集成性。制造商提供了详尽的技术文档和支持服务,如产品规格书(108-7519)、安装指南(408-07779)和应用规范(114-1056),以帮助用户顺利部署和维护设备。

    常见问题与解决方案


    - Q: 开关在长时间使用后接触不良怎么办?
    - A: 检查是否有污垢或腐蚀,清洁后重新测试。如果仍然存在问题,可能需要更换新的开关。
    - Q: 如何判断开关已经损坏?
    - A: 可以通过万用表测量接触电阻,如果超出技术手册规定的范围,则需要更换新的开关。

    总结和推荐


    Alcoswitch 7000 系列 DIP 开关以其高可靠性、耐用性和灵活性脱颖而出。其先进的机械设计和高标准的制造工艺使其成为需要频繁编程控制应用的理想选择。强烈推荐使用此系列开关,特别是在工业自动化和通信设备中,它们能够提供卓越的性能和长久的服务寿命。

3-435469-1参数

参数
引脚总间距 -
电流额定值 25mA
电压额定值 -
电气寿命 7000Cycles
机械寿命 7000Cycles
最大交流触点电压 -
长*宽*高 12.19mm(长度)*11.68mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

3-435469-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-435469-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 拨码开关 TE CONNECTIVITY 3-435469-1 3-435469-1数据手册

3-435469-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
