6-928344-2

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Friction Lock,Receptacle 1 2pin 摩擦锁 Female Socket 压接 绿色 导线安装,自由悬挂,通孔安装 10mm(长度)*13mm(高度)
供应商型号: N-6-928344-2
供应商: 云汉优选
标准整包数: 1

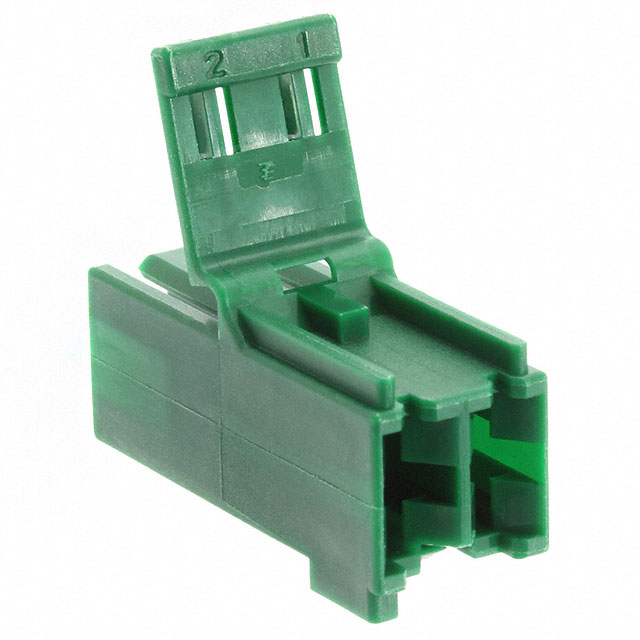

TE CONNECTIVITY 矩形连接器 - 外壳 6-928344-2

6-928344-2概述


    产品简介


    本产品是一款由TE Connectivity生产的6-928344-2型号的RAST 5 IDC连接器。属于Wire-to-Board(线到板)连接器系统的一部分,主要用于电路连接和信号传输。其主要功能是实现线缆与印刷电路板之间的可靠连接。这类连接器广泛应用于汽车电子、工业控制、通信设备等领域,特别是在需要高可靠性和紧凑设计的应用场景中表现出色。

    技术参数


    - 中心线间距(Pitch):5 mm(0.197 in)
    - 位置数:2个
    - 连接器系统:线到板(Wire-to-Board)
    - 连接器与外壳类型:插座(Receptacle)
    - 接线方式:压接(Crimp)
    - 材料:聚酰胺(PA 6.6)
    - 连接长度:10 mm(0.39 in)
    - 连接高度:12.2 mm(0.48 in)
    - 操作温度范围:-40 – 105 °C(-40 – 221 °F)
    - 包装数量:2500个
    - 包装方法:袋装

    产品特点和优势


    - 密封性:无密封
    - 锁扣设计:插槽1和2之间设有锁定装置,确保连接的稳固性
    - 接线方式:采用压接方式,方便安装和维护
    - 材料选择:采用PA 6.6材料,具备良好的机械强度和耐热性
    - 环保合规:符合欧盟RoHS、ELV及REACH指令的要求

    应用案例和使用建议


    该连接器适用于多种应用场景,例如汽车电子控制系统、工业自动化设备、通信模块等。根据手册中的应用示例,它特别适合于要求高可靠性的场合,如车载音响系统或工控设备中的线缆与板载端子间的连接。为了确保最佳性能,建议在安装时严格按照手册中的步骤进行,特别是注意压接工艺的正确执行,避免因操作不当导致接触不良或脱落。

    兼容性和支持


    该产品属于RAST 5 IDC连接器系列的一部分,与同一系列的产品具有良好的兼容性。同时,TE Connectivity公司为客户提供全方位的技术支持和售后服务,确保用户能够顺利解决问题并获得满意的使用体验。

    常见问题与解决方案


    1. 问题:连接器松动
    - 解决方案:检查锁扣是否完全锁定,并确认压接工艺是否正确实施。

    2. 问题:连接可靠性差
    - 解决方案:确认线缆与连接器的压接质量,检查是否存在虚焊或断开的情况。
    3. 问题:接触电阻过高
    - 解决方案:检查接触点是否清洁,确保没有灰尘或其他杂质影响导电性能。

    总结和推荐


    总体而言,6-928344-2型号的RAST 5 IDC连接器凭借其紧凑的设计、高可靠性以及环保特性,在多个行业中表现出色。它的主要优点包括易于安装、耐用性强、兼容性好等。考虑到其广泛的应用范围和优异的性能表现,强烈推荐给需要高可靠性连接解决方案的用户。

6-928344-2参数

参数
触头端接 压接
针脚数 2pin
类型 Friction Lock,Receptacle
颜色 绿色
触头类型 Female Socket
紧固类型 摩擦锁
排数 1
长*宽*高 10mm(长度)*13mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

6-928344-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6-928344-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 6-928344-2 6-928344-2数据手册

6-928344-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
