首页  >  产品百科  >  2204748-2

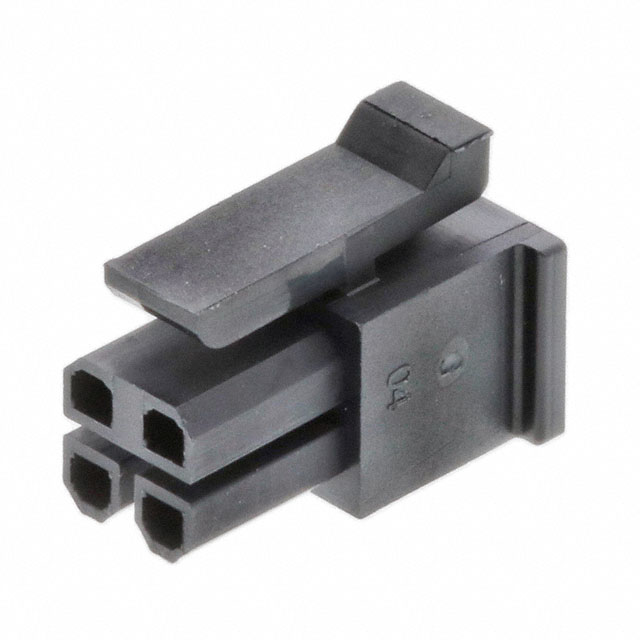

2204748-2

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: ELCON MICRO,RECEPTACLE HOUSING,4P
供应商型号: N-2204748-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 2204748-2

2204748-2概述


    产品简介


    产品类型: 矩形电源连接器
    主要功能: 用于电力传输和分配
    应用领域: 主要应用于需要高电流和稳定电力传输的工业设备、通信设备和汽车电子系统

    技术参数


    - 中心线间距(Pitch): 3 mm [.118 in]
    - 位置数: 4
    - 连接系统: 电缆到板
    - 连接器类型: 插座
    - 额定电压: 600 VDC
    - 最大接触电流: 12 A
    - 接触材料: 锡
    - 接触区域镀层厚度: 2.5 µm[100 µin]
    - 工作温度范围: -40°C 到 105°C [-40°F 到 221°F]
    - 绝缘材料: 尼龙66
    - 阻燃等级: UL 94V-0
    - 包装方式: 袋装及盒装
    - 环保标准: 欧盟RoHS指令2011/65/EU合规,欧盟ELV指令2000/53/EC合规,中国RoHS 2合规,无卤素含量

    产品特点和优势


    1. 高可靠性: 高温工作范围确保了在极端环境下的稳定运行。
    2. 高电流承载能力: 最大电流承载能力为12 A,适合高功率应用。
    3. 安全可靠: 符合UL 94V-0标准,提供卓越的防火安全性。
    4. 低卤素: 低卤素设计减少了对环境的影响。
    5. 环保材料: 使用符合REACH标准的环保材料,确保绿色生产。

    应用案例和使用建议


    应用案例:
    - 在工业自动化设备中,用于控制和驱动电机等高功率设备。
    - 在通信基站中,作为电源分配的连接部件。
    - 在汽车电子系统中,用于电池管理系统等关键组件的电力传输。
    使用建议:
    - 在安装时确保连接器完全插入插座,并确认机械固定牢固。
    - 由于其高电流承载能力,建议在使用时避免长时间超负荷运行,以延长使用寿命。
    - 建议定期检查连接器的电气和机械连接,确保其长期稳定性。

    兼容性和支持


    兼容性:
    - 该产品与ELCON MICRO系列中的其他相关组件具有良好的兼容性,如ELCON MICRO插座和接头。
    支持:
    - 客户可以联系技术支持电话 +1 800 522 6752 获取更多帮助。

    常见问题与解决方案


    常见问题:
    1. 连接器松动怎么办?
    - 解决方案:检查连接器是否正确安装并固定。必要时,重新安装确保连接牢固。
    2. 产品在高温环境下工作不稳定怎么办?
    - 解决方案:确认工作环境温度是否超出产品规定的范围,如超过范围则需采取散热措施。
    3. 如何判断产品是否符合环保标准?
    - 解决方案:查阅产品合规文档,或者访问TE官网查看相关标准的合规声明。

    总结和推荐


    综合评估:
    - 优点: 本款矩形电源连接器具备出色的电气性能和高可靠性,能够在各种恶劣环境中稳定运行,且符合多项环保标准。
    - 缺点: 需要额外注意在高温环境下的运行状况,建议定期进行维护和检查。
    推荐结论:
    - 综合考虑其高电流承载能力和环保特性,推荐在需要高可靠性的工业设备和通信设备中使用。购买前建议详细阅读技术手册并咨询技术支持团队以获得最佳使用体验。

2204748-2参数

参数
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 4pin
类型 Latch Holder,Receptacle
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

2204748-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2204748-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 2204748-2 2204748-2数据手册

2204748-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
95+ $ 1.1448 ¥ 10.412
250+ $ 1.0918 ¥ 9.9299
500+ $ 1.0608 ¥ 9.648
950+ $ 1.0404 ¥ 9.4624
10000+ $ 0.9486 ¥ 8.6275
库存: 13943
起订量: 95 增量: 1
交货地:
最小起订量为:95
合计: ¥ 989.14
直接购买
加入购物车
