533268-7

产品分类: 背板连接器 - 专用
厂牌: TE CONNECTIVITY
产品描述: Conn HDI F 150 POS 2.54mm Solder RA Thru-Hole Tube
供应商型号: 533268-7
供应商: Master
标准整包数: 1
TE CONNECTIVITY 背板连接器 - 专用 533268-7

533268-7概述


    产品简介

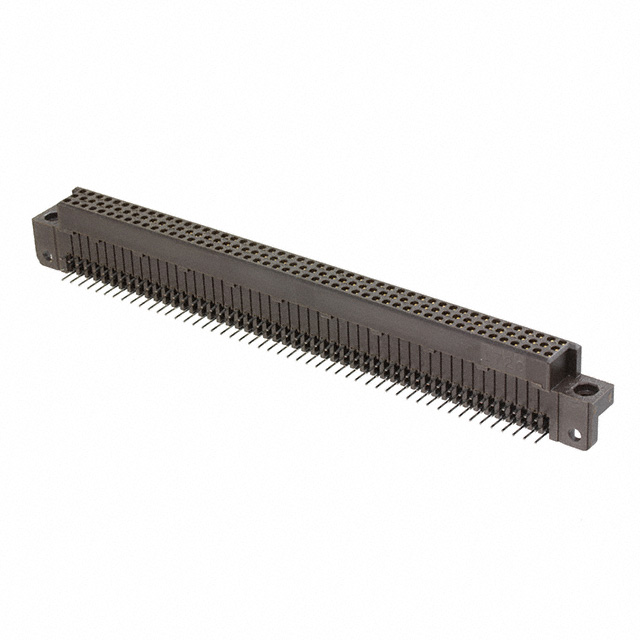

    这款名为533268-7的电子元器件是一款PCB安装式插座(PCB Mount Receptacle),适用于板对板连接,采用直角安装方式,具有150个位置,中心线间距为2.54毫米。此插座采用金镀层,通孔焊接连接,信号传输功能,外壳颜色为黑色,以管状包装形式提供。该产品主要用于电子制造行业,特别适合高密度连接需求的应用场合。

    技术参数


    - 产品类型: PCB安装式插座,板对板连接
    - 位置数量: 150
    - 中心线间距: 2.54毫米(0.1英寸)
    - 焊接方式: 通孔焊接
    - 接触材料: 铜合金基材,金镀层
    - 接触区域: 四簧片设计,接触面积镀金厚度为0.76微米
    - 绝缘电阻: 3兆欧
    - 接触电流: 最大3安培
    - 工作温度范围: -65°C至125°C
    - 包装数量: 4个/管

    产品特点和优势


    - 多行配置: 三行设计,可以满足复杂电路布局需求。
    - 高强度接触: 采用四簧片设计,保证了长期使用的稳定性和可靠性。
    - 高电流容量: 接触电流最大可达3安培,适用于多种高功率应用场景。
    - 耐高温: 能够在-65°C至125°C的宽温范围内正常工作,适应极端环境要求。
    - 阻燃性能: 符合UL 94V-0标准,确保在高温下的安全性能。

    应用案例和使用建议


    这款插座广泛应用于计算机、通讯设备、工业控制设备等高密度连接需求的场合。例如,在服务器背板布线中,它可以实现高密度的信号传输。
    - 应用建议:
    - 合理布线: 在使用过程中要避免线路交叉,以免造成短路。
    - 散热设计: 在高电流负载情况下,需要考虑良好的散热设计以保持稳定运行。
    - 定期检查: 定期检查接触点是否有氧化或者损坏现象,及时更换不良组件。

    兼容性和支持


    - 兼容性: 该插座与一系列其他TE Connectivity产品兼容,如5332447-1、533270-8等。
    - 支持和服务: TE Connectivity提供技术支持热线 +1 800 522 6752,同时在其官方网站上提供了详尽的产品文档和CAD文件下载,方便客户进行设计参考。

    常见问题与解决方案


    1. 问题: 插座无法正确插入母板?
    - 解决方案: 检查母板上的焊接孔是否符合规格,确保正确的插针尺寸。如果孔过大,可能导致松动或接触不良。
    2. 问题: 接触不稳定,信号质量差?
    - 解决方案: 确保插座与母板之间没有灰尘或异物,重新焊接并检查焊接质量。如果有必要,可以尝试更换新的插座。

    总结和推荐


    综上所述,533268-7是一款高性能、高可靠性的板对板插座,适用于高密度连接需求的应用场景。其独特的设计、高强度的接触系统和宽泛的工作温度范围使其在众多同类产品中脱颖而出。鉴于其出色的性能和TE Connectivity提供的优质服务,强烈推荐在高密度连接需求的应用中使用这款产品。

533268-7参数

参数
长*宽*高 146.05mm(长度)*18.3mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

533268-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

533268-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 专用 TE CONNECTIVITY 533268-7 533268-7数据手册

533268-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 183.5015 ¥ 1525.7392
10+ $ 174.9507 ¥ 1432.6717
25+ $ 172.3237 ¥ 1411.1596
50+ $ 169.739 ¥ 1389.9931
63+ $ 86.6999 ¥ 709.9859
126+ $ 59.0167 ¥ 483.288
189+ $ 57.8351 ¥ 473.6119
252+ $ 57.8351 ¥ 473.6119
库存: 64
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1525.73
直接购买
加入购物车
