5413986-1

厂牌: TE CONNECTIVITY
产品描述: Conn BNC RCP 75Ohm Solder ST Thru-Hole Silver Tube
供应商型号: N-5413986-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 同轴连接器(RF) - 其他 5413986-1

5413986-1概述

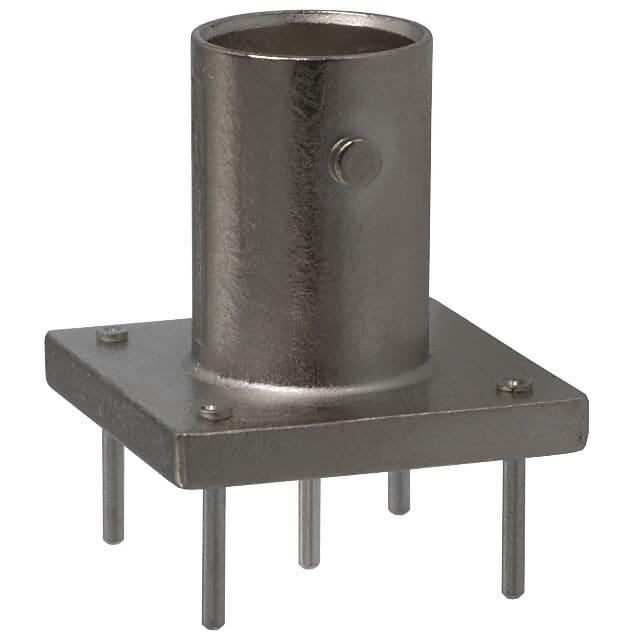

    BNC PCB VERTICAL, 75 OHM 技术手册

    产品简介


    BNC PCB VERTICAL, 75 OHM 是一种用于射频连接器的垂直安装型印刷电路板连接器。它采用BNC接口(Bayonet Neill-Concelman),主要用于射频信号传输,支持75欧姆阻抗。广泛应用于通信设备、广播系统、医疗仪器和测试设备等领域。

    技术参数


    - 阻抗: 75 Ω
    - 射频接口: BNC
    - 连接器样式: 插座
    - 公差: 射频接头公差为14.53 mm (0.572 in)
    - 连接器与接触件端接方式: 焊接到印刷电路板
    - 端子与尾长: 6.35 mm (0.25 in)
    - 焊接方法: 孔焊
    - 接触件材料: 铍铜,下镀层材料为铜和镍,上镀银
    - 操作温度范围: -55°C至85°C (-67°F至185°F)
    - 操作频率: 4 GHz
    - 封装方式: 管装
    - 绝缘选项: 无绝缘
    - 兼容性: 符合欧盟RoHS、REACH、ELV指令,并且满足低溴/氯含量标准
    - 焊锡过程能力: 引脚贴片焊到260°C

    产品特点和优势


    - BNC接口: 具备快速锁紧和拆卸的特点,确保良好的机械稳定性。
    - 75Ω阻抗: 特别适合高频信号传输。
    - 垂直安装: 方便电路板的布局设计和空间利用。
    - 通过孔焊: 实现稳固的电气连接。
    - 耐温范围宽: 可以在极端环境下工作。
    - 环保认证: 符合RoHS、REACH和ELV指令,适用于环保要求高的场合。

    应用案例和使用建议


    - 通信设备: 在无线基站和移动通信设备中作为射频信号连接器。
    - 广播系统: 用于音频和视频信号的传输。
    - 医疗仪器: 在高精度测量设备中作为信号接口。
    - 使用建议: 建议在高温环境下使用时,进行适当的散热措施;避免长时间暴露于潮湿环境中。

    兼容性和支持


    - 兼容性: 该产品与其他符合BNC标准的设备兼容。
    - 技术支持: 如需支持,可拨打+1 800 522 6752联系TE公司技术支持团队。
    - 维护: 定期检查连接器的物理和电气性能,保持其良好的工作状态。

    常见问题与解决方案


    - 问题1: 连接不稳。
    - 解决方法: 检查连接器是否有损坏,重新焊接连接点。
    - 问题2: 信号质量差。
    - 解决方法: 检查连接器接触面是否清洁,确保接触良好。
    - 问题3: 工作温度超出范围。
    - 解决方法: 采取适当的散热措施,例如增加散热片或风扇。

    总结和推荐


    BNC PCB VERTICAL, 75 OHM 以其稳定可靠的性能、广泛的适用范围和环保认证,在多种应用场景中表现出色。特别适合在需要高可靠性和宽温范围的设备中使用。总的来说,强烈推荐此产品用于各种需要高性能射频连接的应用。

5413986-1参数

参数
长*宽*高 17.45mm(长度)*17.45mm(高度)
安装方式 焊接安装,通孔安装
零件状态 停产
包装方式 散装

5413986-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5413986-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 同轴连接器(RF) - 其他 TE CONNECTIVITY 5413986-1 5413986-1数据手册

5413986-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 3.9114 ¥ 33.2469
70+ $ 3.7286 ¥ 31.6931
150+ $ 3.621 ¥ 30.7785
300+ $ 3.5496 ¥ 30.1716
1100+ $ 3.4782 ¥ 29.5647
库存: 590
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 997.4
