345806-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 插簧端子 扁形端子, Econoseal .070系列, 母座, 最大线规2mm²
供应商型号: 26M-345806-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 345806-1

345806-1概述


    产品简介

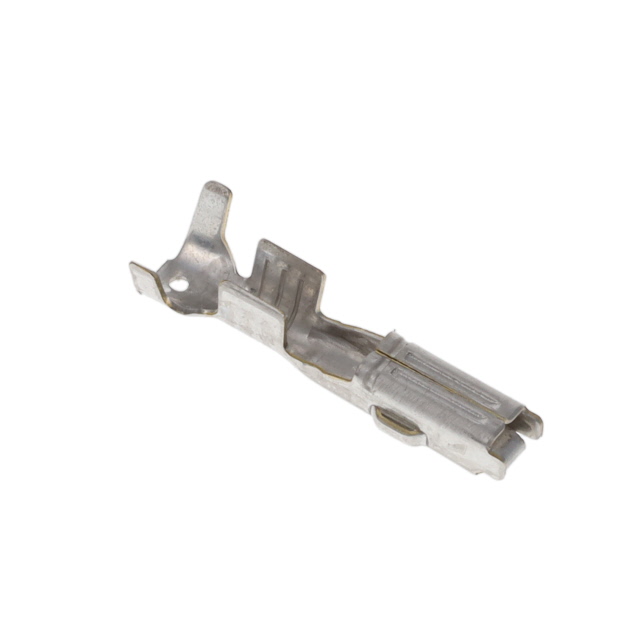

    Econoseal Receptacle 是一款适用于汽车应用的终端连接器。该连接器的主要特点是其1.8毫米宽、0.64毫米厚的插座插头,支持18至14 AWG线径和0.75至2平方毫米的电线截面积。这类终端主要用于低功率传输(0至24A),并且具备密封性能,确保在恶劣环境下的可靠连接。

    技术参数


    - 电线规格:18至14 AWG(0.75至2平方毫米)
    - 接触宽度:1.8毫米
    - 接触厚度:0.64毫米
    - 终端承载电流:典型值为10A
    - 接口电镀层:锡(Sn)
    - 线缆终止方法:压接
    - 绝缘直径范围:1.65至2.7毫米
    - 兼容材质:铜基材料
    - 封装数量:6000个/卷
    - 合规性:
    - 欧盟RoHS指令2011/65/EU
    - 欧盟ELV指令2000/53/EC
    - 中国RoHS 2指令(工信部第32号令)

    产品特点和优势


    Econoseal Receptacle 在以下几个方面具有显著优势:
    - 密封性:单线密封设计提高了防尘防水性能。
    - 机械强度:金属插头设计增强了连接器的耐用性。
    - 操作简便:易于安装和压接,方便用户操作。
    - 广泛应用:适用于汽车和其他需要稳定连接的领域。

    应用案例和使用建议


    Econoseal Receptacle 广泛应用于汽车、航空航天等领域。对于工程师来说,确保所选电线直径和绝缘层直径与连接器的规格匹配至关重要。此外,用户还需注意电线基材必须为铜,以保证良好的电气连接性能。
    使用建议:
    - 安装前检查:确保电线直径和绝缘层符合规格要求。
    - 压接过程控制:遵循正确的压接方法以确保可靠的电气连接。
    - 环境防护:在恶劣环境中使用时,确保正确安装密封件,防止水分和灰尘进入。

    兼容性和支持


    Econoseal Receptacle 可以与其他相关的TE Connectivity部件配合使用,例如特定的压接工具和密封组件。制造商提供了丰富的支持资源,包括技术支持热线(+1 800 522 6752)和详细的文档资料。用户可以访问TE的官方网站获取更多详细信息和支持服务。

    常见问题与解决方案


    1. 电线无法牢固连接
    - 解决方案:检查电线直径是否符合要求,确认压接工具和工艺的准确性。
    2. 连接器密封失效
    - 解决方案:确保安装正确的密封圈,并按照制造商的说明进行安装。
    3. 电气性能不稳定
    - 解决方案:检查接触面是否有氧化或污垢,必要时进行清洁处理。

    总结和推荐


    Econoseal Receptacle 是一款针对汽车及其他应用领域的高可靠性终端连接器。它凭借出色的密封性能、易于操作的特点以及广泛的适用范围,使其在市场上具有很强的竞争优势。我们强烈推荐这款产品给对连接器性能和稳定性有较高要求的应用场景。
    总之,如果您正在寻找一种能在恶劣环境下保持稳定连接且操作简便的连接器,那么Econoseal Receptacle 绝对是您的理想选择。

345806-1参数

参数
触头镀层
触头端接 压接
触头镀层厚度 -
类型 Connector Power
线规 14-20 AWG
长*宽*高 16.5mm(长度)*5.4mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

345806-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

345806-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 345806-1 345806-1数据手册

345806-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.7634
10+ ¥ 0.6246
100+ ¥ 0.5285
500+ ¥ 0.4907
1000+ ¥ 0.458
库存: 1586
起订量: 1 增量: 6000
交货地:
最小起订量为:1
合计: ¥ 0.76
